Analog Devices Inc. AD-SYNCHRONA14-EBZ多通道系統時鐘器件是一款獨立器件，用于對需要高精度頻率和相位控制源時鐘的應用進行評估和原型設計。AD-SYNCHRONA14-EBZ基于AD9545和HMC7044，可簡化復雜系統中的時鐘分配和多通道同步。該器件旨在供在實驗室環境中受過訓練的專業人員使用，而不是用作商業用途的最終產品。

ADI AD-SYNCHRONA14-EBZ采用1U機械外形尺寸，配有SMA和TwinAX接口。該計時器件可在獨立模式下工作，既可配內置OCXO，也可配置各種外部源，例如三個獨立的高速差分時鐘輸入、一個10MHz基準和1PPS。上述靈活性與選擇內置100MHz至122.88MHz內置VCXO的能力相結合，因此可為各種應用領域選擇無限種興趣頻率和所需的精度。

特性

• 處理系統
  • Raspberry Pi 4、ARM Cortex-A72、2GB SDRAM
• 用戶界面
  • 千兆位以太網
  • 2個USB 3.0端口
  • 2個USB 2.0端口
  • SPI接口
  • GPIO
  • 2個雙色LED
  • 公頭引腳插針
• 時鐘處理器件
  • HMC7044（高性能、3.2GHz、14路輸出抖動衰減器）
  • AD9545（1PPS同步器和自適應時鐘轉換器）
• 電源
  • 直流12V、3A圓柱形插孔
• 時鐘輸出
  • 4 x TWINAX LVPECL交流和直流耦合，100? diff
  • 2 x SMA LVPECL交流耦合
  • 4 個 SMA CMOS
  • 4 x SMA LVDS交流耦合
• 時鐘輸入
  • 3個差分100? SMA時鐘輸入
  • PPS輸入
  • SYNC輸入
  • 10MHz輸入
• 內部基準
  • 100Mhz與122.88Mhz超低相位噪聲VCXO (-165dBc/Hz)
  • 40MHz和38.4Mhz TCXO (±1ppm) 50MHz OCXO (+/- 10ppb)
  • 內部基準電壓源可通過軟件配置

應用

• 高精度參考時鐘分配
• 系統從單個源計時
• 時鐘源自100MHz或122.88MHz
• 相控陣系統、雷達、EW、SATCOM、SDR
• 臺式設備
• 遠程控制操作

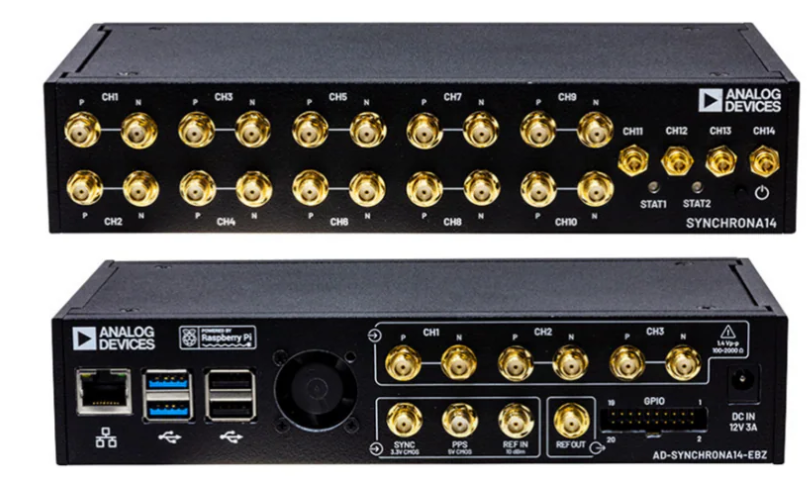

前視圖和后視圖

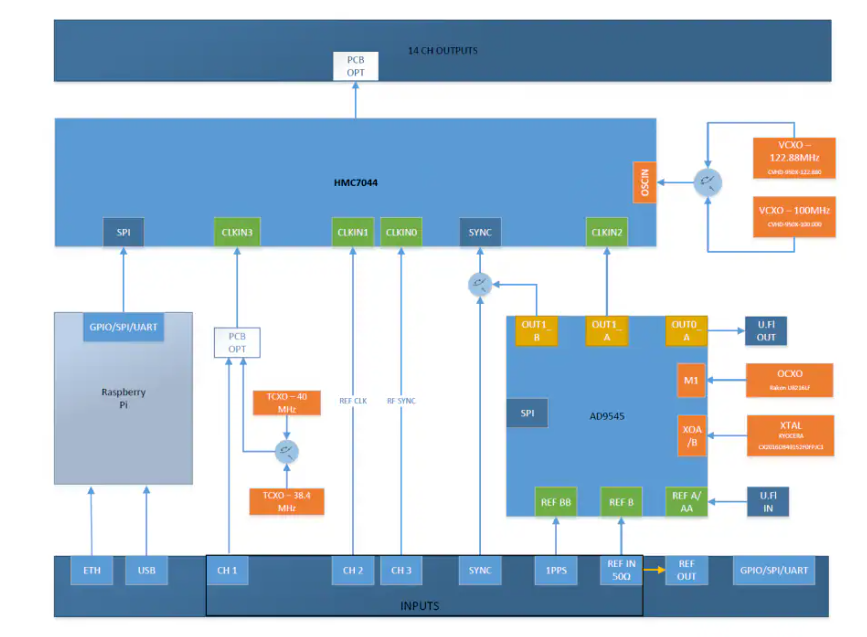

框圖

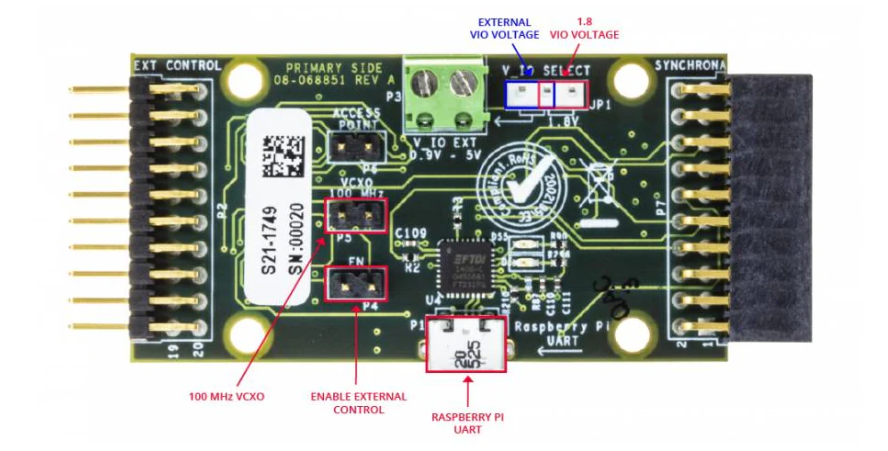

附加電壓轉換板
