TPS54262-EP 器件是一款具有低功耗的 60V、2A 降壓開關模式電源 模式和帶有集成 NMOS 開關 FET 的可編程電壓監控器。集成輸入 電壓線路前饋拓撲結構改善了電壓模式降壓的線路瞬態調節 調節器。穩壓器具有逐周期電流限制。該器件還具有低功耗 在輕負載條件下運行模式，將電源電流降至 50 μA（典型值）。由 將 EN 引腳拉低，電源關斷電流降至 1 μA（典型值）。

開漏復位信號指示標稱輸出何時降至復位以下 閾值由外部電阻分壓器網絡設置。輸出電壓啟動斜坡為 由軟啟動電容器控制。有一個內部欠壓關閉器已激活 當輸入電源斜坡下降到 2.6 V 時。該器件具有短路保護電路， 在過載情況下保護器件，并具有熱關斷功能 保護。
*附件：tps54262-ep.pdf

特性

• 異步開關模式穩壓器
• 適用于汽車應用
• 3.6V 至 48V 工作范圍，可承受高達 60V 的瞬態電壓
• 2A 最大負載電流
• 50μA 典型靜態電流
• 200kHz 至 2.2MHz 開關頻率
• 0.8 V ± 1.5% 電壓基準
• 高電壓容限使能輸入
• 使能周期軟啟動
• 內部電源開關上的轉換速率控制
• 適用于輕負載條件的低功耗模式
• 用于上電復位的可編程延遲
• 誤差放大器的外部補償
• 用于快速負瞬變的重置功能濾波時間
• 可編程過壓、欠壓輸出監視器
• 熱傳感和關斷
• 開關限流保護
• FET 的短路和過流保護
• 結溫范圍：–55°C 至 150°C
• 20 引腳 HTSSOP PowerPAD? 封裝

參數

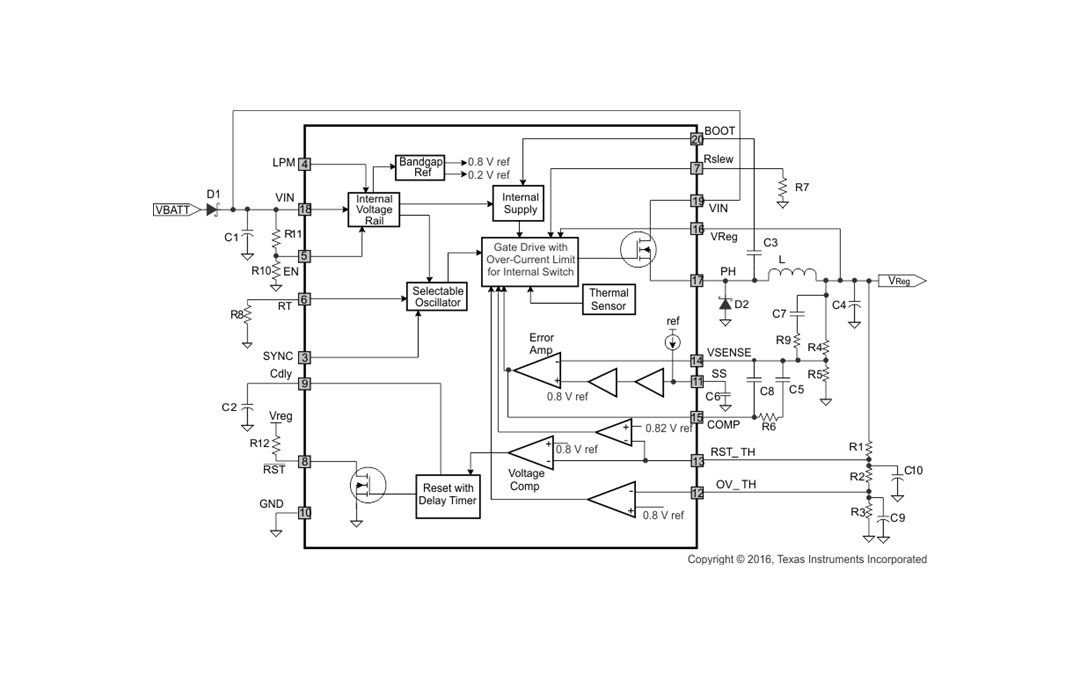

方框圖

1. 產品概述

TPS54262-EP是一款60V、2A的降壓DC-DC轉換器，適用于汽車、航空和醫療等領域。該轉換器具有低靜態電流、高電壓輸入范圍、集成NMOS開關FET和可編程電壓監控器等特點。

2. 主要特性

• ?寬輸入電壓范圍?：3.6V至48V（可承受高達60V的瞬態電壓）。
• ?低靜態電流?：典型值為50μA（正常模式），1μA（關機模式）。
• ?高效率?：采用Eco-mode在輕載條件下降低功耗。
• ?可編程功能?：包括軟啟動時間、過壓/欠壓監控閾值、復位延遲等。
• ?熱關斷與過流保護?：保護電路防止過載和過熱。
• ?20引腳HTSSOP封裝?：緊湊且適合高密度應用。

3. 功能描述

3.1 控制模式

• ?電壓控制模式?：采用輸入電壓前饋技術，改善瞬態響應。
• ?電流限制保護?：防止過載和短路情況。

3.2 Eco-mode與低功率模式

• ?Eco-mode?：在輕載條件下自動降低開關頻率，減少功耗。
• ?低功率模式?：通過禁用非必要電路，進一步降低靜態電流。

3.3 可編程監控與保護

• ?過壓監控?：監控輸出電壓，防止過壓情況。
• ?欠壓與復位監控?：通過外部電阻分壓器設置欠壓和復位閾值。
• ?熱關斷?：當結溫超過設定值時，自動關閉轉換器。

4. 應用領域

• ?汽車應用?：包括車聯網、信息娛樂系統、儀表板和導航設備等。
• ?航空與醫療?：需要高可靠性和嚴格認證的應用。

5. 設計指南

• ?電感與電容選擇?：根據輸出電流、紋波要求和效率目標選擇合適的電感和電容。
• ?布局與熱設計?：遵循TI的布局指南，確保良好的熱散逸和電磁兼容性。
• ?補償網絡設計?：根據轉換器的工作模式和負載條件設計合適的補償網絡，確保穩定性。

6. 封裝與訂購信息

TPS54262-EP提供20引腳HTSSOP封裝選項，具體封裝尺寸、引腳配置和訂購信息請參考TI官方數據手冊。
