TPS561201 和 TPS561208 是采用 SOT-23 封裝的簡單、易用的 1A 同步降壓轉換器。

這些器件經過優化，以最少的外部元件數量運行，并經過優化以實現低待機電流。

這些開關模式電源 （SMPS） 器件采用 D-CAP2 模式控制，提供快速瞬態響應，并支持低等效串聯電阻 （ESR） 輸出電容器（如特種聚合物）和超低 ESR 陶瓷電容器，無需外部補償元件。

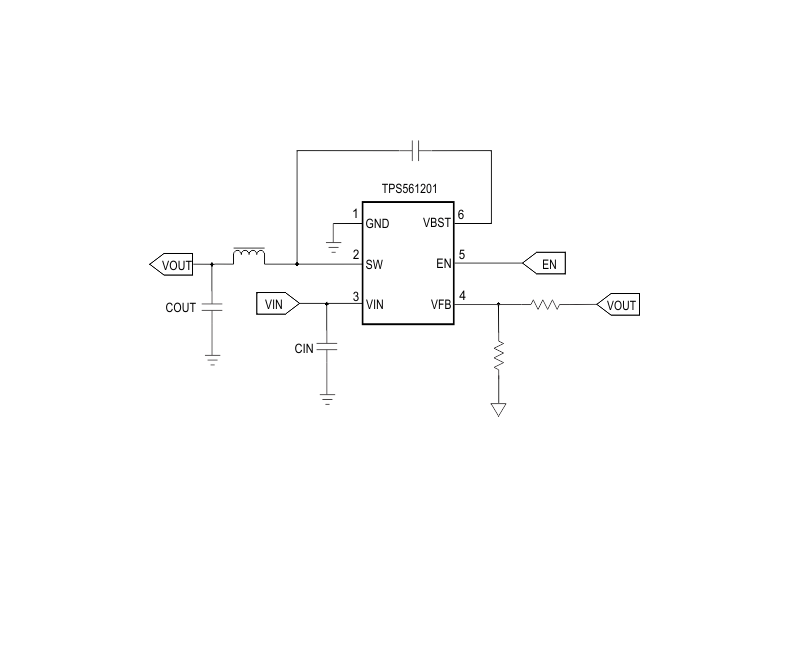

*附件：tps561208.pdf

TPS561201 在脈沖跳躍模式下運行，可在輕負載運行期間保持高效率。TPS561201 和 TPS561208 采用 6 引腳 1.6 × 2.9 mm SOT （DDC） 封裝，額定結溫范圍為 –40°C 至 125°C。

特性

• TPS561201 和 TPS561208 1A 轉換器集成了 140mΩ 和 84mΩ FET
• 具有快速瞬態響應的 D-CAP2? 模式控制
• 輸入電壓范圍：4.5 V 至 17 V
• 輸出電壓范圍：0.76 V 至 7 V
• 脈沖跳躍模式 （TPS561201） 或連續電流模式 （TPS561208）
• 580kHz 開關頻率
• 低關斷電流小于 10 μA
• 2% 反饋電壓精度 （25°C）
• 從預偏置輸出電壓啟動
• 逐周期過流限制
• 打嗝模式過流保護
• 非鎖存 UVP 和 TSD 保護
• 固定軟啟動：1.0 ms

參數

方框圖

1. 概述

TPS561208是一款1-A同步降壓電壓調節器，采用6引腳SOT-23封裝，輸入電壓范圍為4.5V至17V，輸出電壓范圍可調，適用于多種數字電源應用，如數字電視電源、高清藍光播放器、家庭網絡終端等。

2. 主要特性

• ?高效能?：集成140-mΩ和84-mΩ MOSFETs，提供高效率的電源轉換。
• ?快速瞬態響應?：采用D-CAP2?模式控制，支持低ESR輸出電容，實現快速瞬態響應。
• ?靈活的操作模式?：連續電流模式（CCM）操作，確保穩定的輸出電壓。
• ?多種保護功能?：包括過流保護、欠壓鎖定（UVLO）保護和熱關斷（TSD）保護。
• ?低待機功耗?：關機電流小于10μA，適合需要低功耗的應用場景。

3. 功能描述

3.1 D-CAP2?模式控制

TPS561208采用D-CAP2?模式控制，該模式結合了自適應導通時間控制與內部補償電路，無需復雜的外部補償元件，即可實現偽固定頻率操作和穩定的輸出電壓。

3.2 軟啟動

內置1.0ms軟啟動功能，可減小啟動時的浪涌電流，保護電路免受沖擊。

3.3 電流保護

• ?過流保護?：采用逐周期電流限制，有效防止輸出電流過大。
• ?欠壓鎖定（UVLO）保護?：當輸入電壓低于設定閾值時，自動關閉輸出，防止電路在電壓不足時工作。
• ?熱關斷（TSD）保護?：當結溫超過設定閾值時，自動關閉輸出，防止過熱損壞。

4. 應用設計

• ?輸出電壓設置?：通過反饋電阻分壓器設置輸出電壓，推薦使用1%容差或更好的電阻。
• ?輸出濾波?：選擇合適的電感和電容組合，以滿足輸出電壓紋波和負載瞬態響應的要求。
• ?布局考慮?：輸入和輸出電容應盡可能靠近器件放置，以減小寄生電感和電阻。開關節點（SW）的軌跡應保持短且寬，以減少輻射發射。

5. 封裝與訂購信息

TPS561208提供SOT-23-THIN（DDC）封裝選項，具有不同的RoHS狀態和訂購狀態。用戶應根據具體需求選擇合適的封裝和訂購選項。

6. 文檔與支持

TI提供了詳細的數據手冊、應用筆記和設計工具，幫助用戶進行電路設計和優化。用戶可以通過TI的WEBENCH? Power Designer工具快速生成定制設計，并通過TI的E2E?在線社區獲取技術支持和與其他工程師交流經驗。
