TPS543B20 采用內部補償的仿真峰值電流模式控制，并帶有一個時鐘同步的固定頻率調制器，用于 EMI 敏感型 POL。內部積分器和直接放大斜坡跟蹤環路消除了在寬頻率范圍內進行外部補償的需求，從而使系統設計靈活、密集和簡單。可選的 API 和體制動分別通過顯著減少下沖和過沖來幫助改善瞬態性能。具有低損耗開關功能的集成 NexFET? MOSFET 有助于提高效率，并在 5 mm × 7 mm PowerStack? 封裝中提供高達 25 A 的電流，并帶有布局友好的導熱墊。兩個 TPS543B20 器件可以堆疊在一起，以提供高達 50A 的負載點。
*附件：tps543b20.pdf

特性

• 內部補償高級電流模式控制 25A POL
• 輸入電壓范圍：4 V 至 19 V
• 輸出電壓范圍：0.6 V 至 5.5 V
• 具有無損低側電流感應的集成 4.1/1.9mΩ 堆疊式 NexFET? 功率級
• 固定頻率 - 與外部時鐘同步和/或同步輸出
• 引腳搭接可編程開關頻率
  • 300 kHz 至 2 MHz（獨立）
  • 300 kHz 至 1 MHz，可堆疊
• 堆疊 2× 電流共享、電壓共享和 CLK 同步，電流分配高達 50 A
• 引腳搭接可編程基準電壓范圍為 0.6 V 至 1.1 V，精度為 0.5%
• 差分遙感
• 安全啟動至預偏置輸出
• 高精度打嗝電流限制
• 異步脈沖注入 （API） 和車身制動
• 具有 0.5mm 間距和單個導熱墊的 40 引腳、5mm × 7mm LQFN 封裝

參數

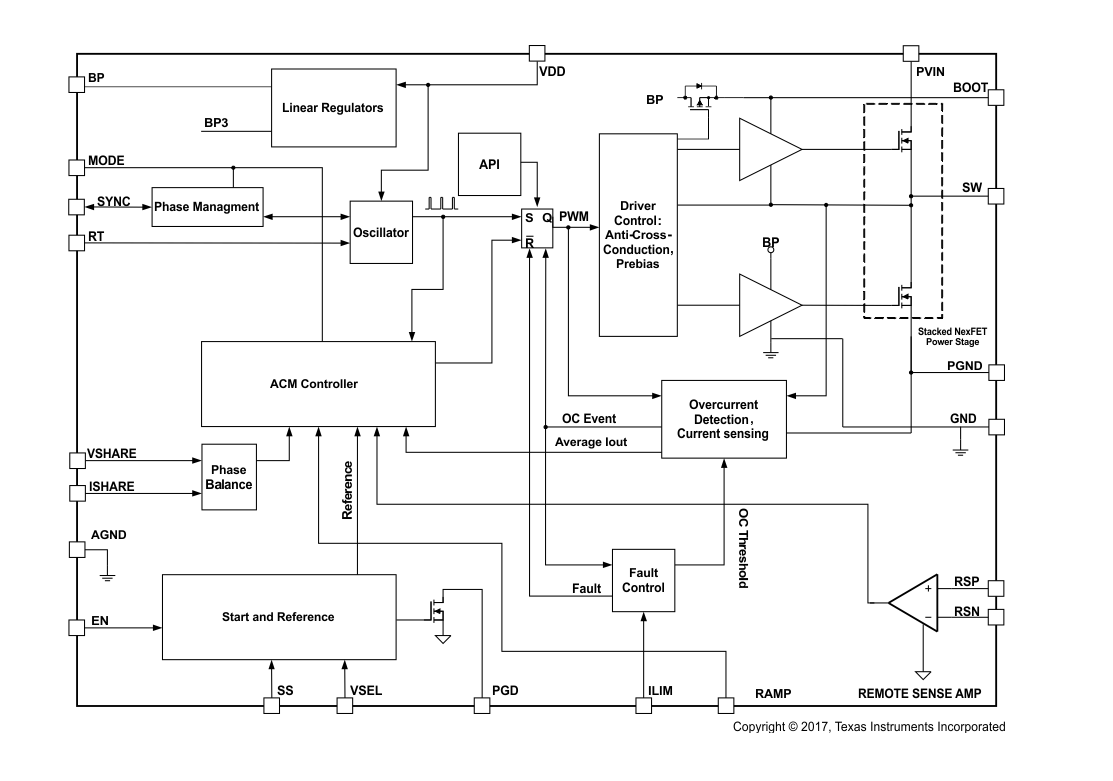

方框圖

1. 概述

TPS543B20是一款高性能、高集成度的同步降壓DC-DC轉換器，適用于無線和有線通信基礎設施設備、企業服務器、交換機、路由器以及存儲系統等應用。該轉換器提供高達25A的輸出電流，并支持通過堆疊實現高達50A的輸出電流。

2. 主要特性

• ?高集成度?：集成4.1/1.9mΩ堆疊NexFET?功率級，支持高達25A的輸出電流。
• ?寬輸入電壓范圍?：支持4V至19V的輸入電壓。
• ?靈活的輸出電壓范圍?：輸出電壓可編程范圍為0.6V至5.5V。
• ?固定頻率與同步?：支持300kHz至2MHz的可編程固定開關頻率，并可同步至外部時鐘。
• ?先進的電流模式控制?：采用內部補償的模擬峰值電流模式控制，無需外部補償。
• ?增強型瞬態響應?：支持異步脈沖注入（API）和體二極管制動功能，改善瞬態性能。
• ?多種保護功能?：包括過流保護、熱關斷、短路保護等。
• ?遠程電壓感測?：支持差分遠程電壓感測，提高系統穩定性。

3. 功能描述

3.1 軟啟動功能

TPS543B20提供可編程軟啟動時間，范圍從0.5ms至32ms，通過SS引腳與不同阻值的電阻組合實現。

3.2 輸入與VDD欠壓鎖定（UVLO）

轉換器具有固定的VIN和VDD欠壓鎖定閾值及遲滯，確保在輸入電壓不穩定時能夠可靠工作。

3.3 電源良好指示（PGOOD）

PGOOD引腳在輸出電壓達到目標值后變為高電平，指示電源工作正常。當輸出電壓超出正常范圍時，PGOOD引腳拉低。

3.4 可編程電壓參考

通過VSEL引腳選擇不同的內部參考電壓，范圍從0.6V至1.1V，步長為0.05V。

3.5 內部斜坡補償

內部斜坡補償網絡支持使用低ESR輸出電容器，并優化環路穩定性。

3.6 同步與堆疊功能

支持多個TPS543B20設備堆疊使用，通過VSHARE和ISHARE引腳實現電壓和電流均分，同時支持通過SYNC引腳與外部時鐘同步。

4. 應用電路設計

應用電路設計包括選擇合適的輸入電容、輸出電感、輸出電容以及補償網絡。設計過程中需要考慮負載瞬態響應、穩定性、效率和輸出紋波電壓等因素。TI提供了WEBENCH? Power Designer工具，可幫助用戶快速生成定制設計。

5. 布局指南

• 所有GND引腳（包括AGND、GND和PGND）應直接連接到設備下方的熱焊盤。
• 輸入和輸出電容應盡可能靠近相應的PVIN和SW引腳，以減小寄生電感和電阻。
• SW引腳應盡可能短且寬，以減小輻射發射。
• 敏感模擬信號線應遠離高電壓開關軌跡，以減少噪聲耦合。

6. 封裝與訂購信息

TPS543B20提供5mm x 7mm的LQFN-CLIP封裝，具有不同的訂購狀態和RoHS狀態。
