勵磁系統原理

勵磁裝置是指同步發電機的勵磁系統中除勵磁電源以外的對勵磁電流能起控制和調節作用的電氣調控裝置。勵磁系統是電站設備中不可缺少的部分。勵磁系統包括勵磁電源和勵磁裝置，其中勵磁電源的主體是勵磁機或勵磁變壓器；勵磁裝置則根據不同的規格、型號和使用要求，分別由調節屏、控制屏、滅磁屏和整流屏幾部分組合而成。

勵磁裝置的使用，是當電力系統正常工作的情況下，維持同步發電機機端電壓于一給定的水平上，同時，還具有強行增磁、減磁和滅磁功能。對于采用勵磁變壓器作為勵磁電源的還具有整流功能。勵磁裝置可以單獨提供，亦可作為發電設備配套供應。

中小型水利發電設備已實施出口產品質量許可制度，未取得出口質量許可證的產品不準出口。

勵磁系統的組成

自動調節勵磁的組成部件有機端電壓互感器、機端電流互感器、勵磁變壓器；勵磁裝置需要提供以下電流，廠用AC380v、廠用DC220v控制電源。廠用DC220v合閘電源；需要提供以下空接點，自動開機。自動停機。并網（一常開，一常閉）增，減；需要提供以下模擬信號，發電機機端電壓100V，發電機機端電流5A，母線電壓100V，勵磁裝置輸出以下繼電器接點信號；勵磁變過流，失磁，勵磁裝置異常等。

勵磁控制、保護及信號回路由滅磁開關，助磁電路、風機、滅磁開關偷跳、勵磁變過流、調節器故障、發電機工況異常、電量變送器等組成。在同步發電機發生內部故障時除了必須解列外，還必須滅磁，把轉子磁場盡快地減弱到最小程度，保證轉子不過的情況下，使滅磁時間盡可能縮短，是滅磁裝置的主要功能。根據額定勵磁電壓的大小可分為線性電阻滅磁和非線性電阻滅磁。

發電機獲得勵磁電流的三種方式

1、直流發電機供電的勵磁方式

這種勵磁方式的發電機具有專用的直流發電機，這種專用的直流發電機稱為直流勵磁機，勵磁機一般與發電機同軸，發電機的勵磁繞組通過裝在大軸上的滑環及固定電刷從勵磁機獲得直流電流。這種勵磁方式具有勵磁電流獨立，工作比較可靠和減少自用電消耗量等優點，是過去幾十年間發電機主要勵磁方式，具有較成熟的運行經驗。缺點是勵磁調節速度較慢，維護工作量大，故在10MW以上的機組中很少采用。

2、交流勵磁機供電的勵磁方式

代大容量發電機有的采用交流勵磁機提供勵磁電流。交流勵磁機也裝在發電機大軸上，它輸出的交流電流經整流后供給發電機轉子勵磁，此時，發電機的勵磁方式屬他勵磁方式，又由于采用靜止的整流裝置，故又稱為他勵靜止勵磁，交流副勵磁機提供勵磁電流。交流副勵磁機可以是永磁機或是具有自勵恒壓裝置的交流發電機。為了提高勵磁調節速度，交流勵磁機通常采用100——200HZ的中頻發電機，而交流副勵磁機則采用400——500HZ的中頻發電機。這種發電機的直流勵磁繞組和三相交流繞組都繞在定子槽內，轉子只有齒與槽而沒有繞組，像個齒輪，因此，它沒有電刷，滑環等轉動接觸部件，具有工作可靠，結構簡單，制造工藝方便等優點。缺點是噪音較大，交流電勢的諧波分量也較大。

3、無勵磁機的勵磁方式

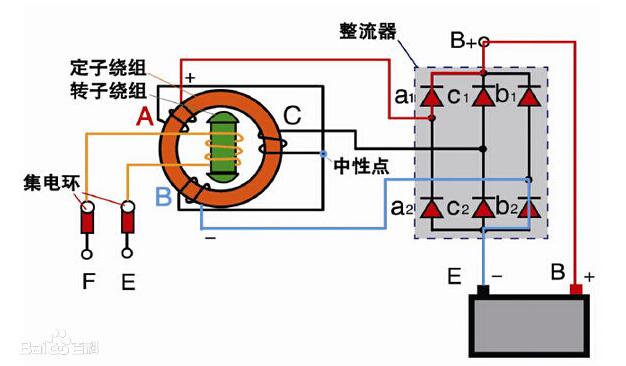

在勵磁方式中不設置專門的勵磁機，而從發電機本身取得勵磁電源，經整流后再供給發電機本身勵磁，稱自勵式靜止勵磁。自勵式靜止勵磁可分為自并勵和自復勵兩種方式。自并勵方式它通過接在發電機出口的整流變壓器取得勵磁電流，經整流后供給發電機勵磁，這種勵磁方式具有結簡單，設備少，投資省和維護工作量少等優點。自復勵磁方式除沒有整流變壓外，還設有串聯在發電機定子回路的大功率電流互感器。這種互感器的作用是在發生短路時，給發電機提供較大的勵磁電流，以彌補整流變壓器輸出的不足。這種勵磁方式具有兩種勵磁電源，通過整流變壓器獲得的電壓電源和通過串聯變壓器獲得的電流源。

發電機勵磁方式有哪些

1、直流勵磁機

這種勵磁方式的發電機具有專用的直流發電機，這種專用的直流發電機稱為直流勵磁機，勵磁機一般與發電機同軸，發電機的勵磁繞組通過裝在大軸上的滑環及固定電刷從勵磁機獲得直流電流。這種勵磁方式具有勵磁電流獨立，工作比較可靠和減少自用電消耗量等優點，是過去幾十年間發電機主要勵磁方式，具有較成熟的運行經驗。缺點是勵磁調節速度較慢，維護工作量大，故在10MW以上的機組中很少采用。

2、交流勵磁機

現代大容量發電機有的采用交流勵磁機提供勵磁電流。交流勵磁機也裝在發電機大軸上，它輸出的交流電流經整流后供給發電機轉子勵磁，此時，發電機的勵磁方式屬他勵磁方式，又由于采用靜止的整流裝置，故又稱為他勵靜止勵磁，交流副勵磁機提供勵磁電流。交流副勵磁機可以是永磁機或是具有自勵恒壓裝置的交流發電機。為了提高勵磁調節速度，交流勵磁機通常采用100——200HZ的中頻發電機，而交流副勵磁機則采用400——500HZ的中頻發電機。這種發電機的直流勵磁繞組和三相交流繞組都繞在定子槽內，轉子只有齒與槽而沒有繞組，像個齒輪，因此，它沒有電刷，滑環等轉動接觸部 ［1］ 件，具有工作可靠，結構簡單，制造工藝方便等優點。缺點是噪音較大，交流電勢的諧波分量也較大。

3、無勵磁機

在勵磁方式中不設置專門的勵磁機，而從發電機本身取得勵磁電源，經整流后再供給發電機本身勵磁，稱自勵式靜止勵磁。自勵式靜止勵磁可分為自并勵和自復勵兩種方式。自并勵方式它通過接在發電機出口的整流變壓器取得勵磁電流，經整流后供給發電機勵磁，這種勵磁方式具有結簡單，設備少，投資省和維護工作量少等優點。自復勵磁方式除設有整流變壓外，還設有串聯在發電機定子回路的大功率電流互感器。這種互感器的作用是在發生短路時，給發電機提供較大的勵磁電流，以彌補整流變壓器輸出的不足。這種勵磁方式具有兩種勵磁電源，通過整流變壓器獲得的電壓電源和通過串聯變壓器獲得的電流源。
