TPS565201 是一款簡單易用的 5A 同步降壓轉換器。

該器件經過優化，以最少的外部元件數量運行，并經過優化，可實現低待機電流。

該開關模式電源 （SMPS） 器件采用 D-CAP2? 控制，可提供快速瞬態響應，無需外部補償元件。D-CAP2 還允許使用低等效串聯電阻 （ESR） 特種聚合物電容器和陶瓷輸出電容器。
*附件：tps565201.pdf

TPS565201 在脈沖跳躍模式下運行，在輕負載運行期間保持高效率。

TPS565201 器件采用 6 引腳 1.6mm × 2.9mm SOT （DDC） 封裝，工作溫度范圍為 –40°C 至 125°C。

特性

• 5A 最大輸出電流
• 集成 31mΩ 和 16mΩ FET
• 具有快速瞬態響應的 D-CAP2? 模式控制
• 輸入電壓范圍：4.5 V 至 17 V
• 輸出電壓范圍：0.76 V 至 7 V
• 輕負載時具有高效率，具有脈沖跳躍 Eco 模式?
• 500kHz 開關頻率
• ≤1 μA 關斷電流
• 1% 反饋電壓精度
• 從預偏置輸出電壓啟動
• 逐周期電流限制
• 打嗝模式過流保護
• 非鎖存 UVP、UVLO 和 TSD 保護

參數

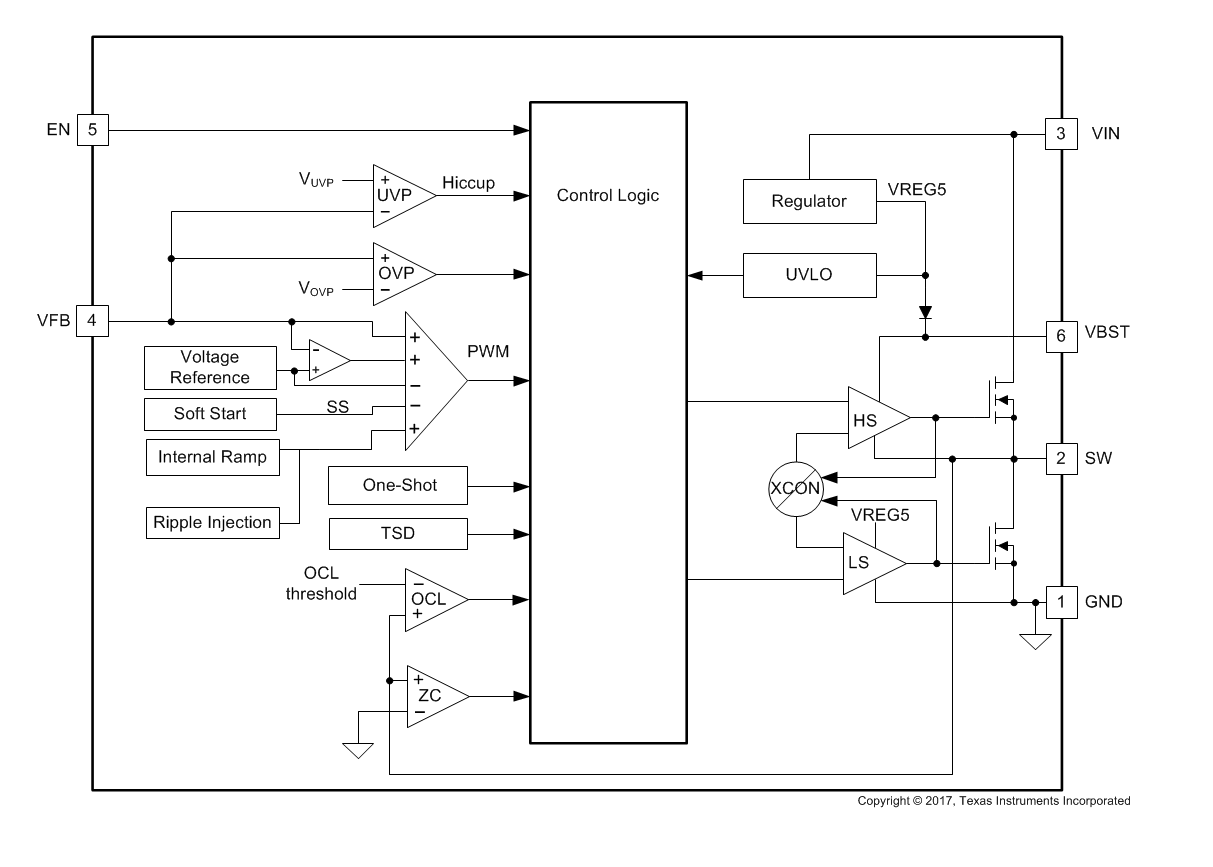

方框圖

1. 產品概述

TPS565201是一款5A、4.5V至17V輸入的同步降壓DC/DC轉換器，采用6引腳SOT（DDC）封裝，適用于數字電視電源、高清藍光播放器、網絡家庭終端、數字機頂盒和監控設備等應用。該轉換器具有高效率、快速瞬態響應和低待機電流等特點。

2. 主要特性

• ?高效率?：在輕負載條件下通過脈沖跳躍Eco-mode?維持高效率。
• ?快速瞬態響應?：采用D-CAP2?模式控制，無需外部補償元件。
• ?低待機電流?：≤1μA的關斷電流，降低系統功耗。
• ?寬輸入電壓范圍?：支持4.5V至17V的輸入電壓。
• ?固定頻率?：500kHz的固定開關頻率，簡化濾波器設計。
• ?保護功能?：包括過流保護、欠壓鎖定（UVLO）、過壓保護和熱關斷等。

3. 應用領域

• ?數字電視電源?
• ?高清藍光播放器?
• ?網絡家庭終端?
• ?數字機頂盒?
• ?監控設備?

4. 功能描述

• ?D-CAP2?模式控制?：結合自適應導通時間控制與內部補償電路，實現快速瞬態響應。
• ? Eco-mode? ?：在輕負載條件下自動進入脈沖跳躍模式，提高能效。
• ?軟啟動與預偏置軟啟動?：內置1.0ms軟啟動電路，支持預偏置輸出電壓的平滑啟動。
• ?電流保護?：具有周期電流限制和打嗝模式過流保護，防止器件損壞。
• ?UVLO保護?：監測輸入電壓，當電壓低于閾值時自動關斷器件。

5. 設計要點

• ?輸出電壓設置?：通過反饋電阻分壓器設置所需的輸出電壓。
• ?電感與電容選擇?：根據輸出電流和期望的紋波電壓選擇合適的電感與電容值。
• ?布局與散熱?：遵循數據手冊中的布局指南，確保良好的散熱設計，防止器件過熱。

6. 封裝與訂購信息

TPS565201采用6引腳SOT（DDC）封裝，提供3000單位和250單位兩種包裝選項，具體封裝尺寸、引腳配置和訂購信息請參考數據手冊中的封裝選項附錄。

7. 社區資源與支持

• ?TI E2E?在線社區?：提供技術交流、問題解答和設計支持。
• ?WEBENCH? Power Designer?：支持定制電源設計，簡化設計流程。

8. 附加信息

• ?文檔更新通知?：用戶可通過TI官網注冊接收文檔更新通知。
• ?靜電放電（ESD）警告?：在處理和組裝過程中需嚴格遵守ESD防護規范。
