實驗名稱

柔性電流探頭

在電容放電瞬態電流的測量

1｜電容放電電流特性

電容放電過程中，儲存在電容中的電荷通過外部回路迅速釋放，伴隨高頻、大電流脈沖，其波形特征包括：

快速上升沿：放電瞬間電流上升時間可達微秒級（如5us），需高帶寬探頭捕捉細節；

大電流峰值：儲能電容放電電流可達數百安培，需寬量程探頭避免信號飽和；

高頻振蕩：回路電感與電容形成LC諧振，要求探頭具備高信噪比和相位一致性。

傳統電流互感器因帶寬限制和磁飽和問題難以滿足需求，而本次實驗使用的DK-0700憑借非接觸式設計和高頻響應特性成為理想選擇。

2｜DK-0700探頭的核心優勢

高頻帶寬與瞬態捕捉能力

帶寬覆蓋：DC-50Hz至10MHz，滿足電容放電脈沖上升時間要求（如100ns脈沖對應3.5MHz帶寬需求）；

抗干擾設計：14mV峰峰值噪聲水平，結合示波器高分辨率模式可有效抑制高頻振蕩中的雜波。

2、大電流測量與安全性

量程范圍：7A~700A，覆蓋典型電容放電場景（如超級電容組或電力電子設備測試）；

耐壓保護：線圈耐壓3kV，適用于高壓電容回路測量，避免擊穿風險。

3、靈活安裝與校準特性

非侵入式測量：柔性線圈可環繞導體安裝，適應狹小空間布局；

3｜測量系統搭建與操作流程

1、實驗設備：

直流穩壓電源PA2002（200V 2A）

高壓CBB電容（示例規格：10uf 275V）

品致DK-0700柔性電流探頭（10MHz帶寬，量程700A）

數字示波器MDO7500A

放電負載：功率電阻

絕緣工具：陶瓷鑷子、絕緣手套

2、安全防護措施

高壓防護：操作80V以上電壓時佩戴絕緣手套，實驗區域設置絕緣橡膠墊；

接地保護：電源、電容外殼與示波器共地，消除電位差風險。

3、搭建電路：

電容與直流電源連接，探頭連接示波器，選擇連接線先接上電容一邊（瞬間電流可達幾百A 普通的連接線可能會被電流瞬間打黑），clip-around線圈套入連接線中。示波器設置好相關參數。

實驗過程：

①低壓預實驗（5V充電）

設置電源輸出5V，開啟充電10秒（確保電容電壓穩定）；

安全放電操作：用絕緣鑷子夾持導線，短暫觸碰電容兩極（持續時間<0.5秒），模擬快速放電；

記錄示波器捕獲的電流波形，分析峰值電流與上升時間（預期值：5V下峰值約50A，上升時間微秒級）。

②高壓實驗（120V充電）

20V階段：

充電至20V，用銅棒輕觸放電，觀察波形振蕩特性，記錄峰值電流（約50A）；

50V階段：

設置電源輸出50V，開啟充電10秒（確保電容電壓穩定）；短暫觸碰電容兩極（持續時間<0.5秒），觀察波形振蕩特性，記錄峰值電流（約100A）；

80V測試：

充電前確認電容耐壓標識（≥100V），充電完成后，通過短接電容兩極放電，DK-0700捕捉瞬態電流（預期峰值100-150A）。

100V測試：

充電完成后，通過短接電容兩極放電，DK-0700捕捉瞬態電流（預期峰值150-200A）。

120V測試：

充電完成后，通過短接電容兩極放電，DK-0700捕捉瞬態電流（預期峰值200-300A）。

4｜關鍵數據記錄與分析

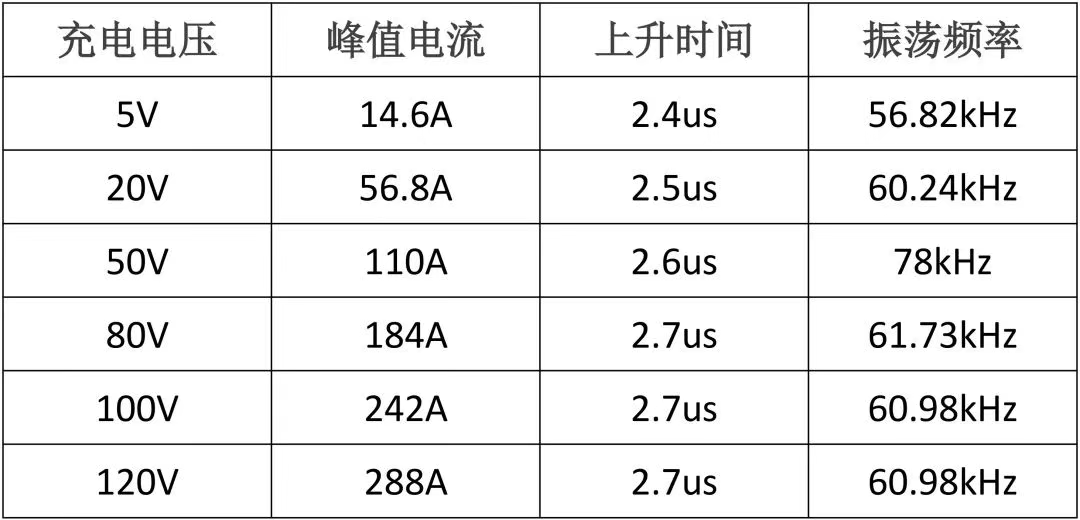

實驗數據

經典實驗波形

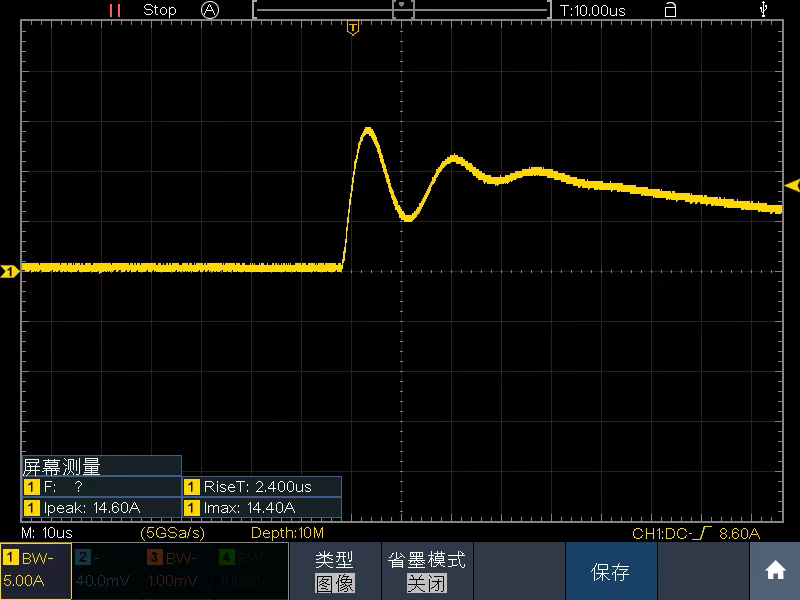

低壓實驗：5V充電電壓

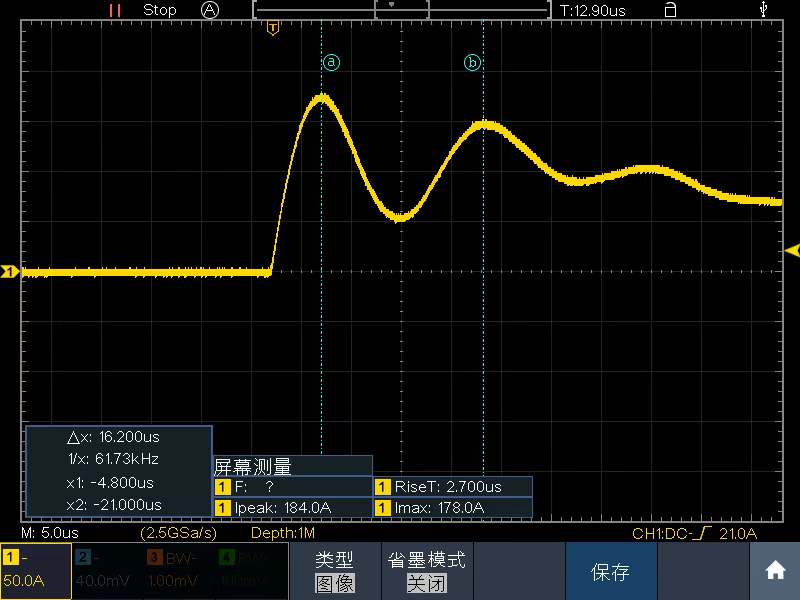

高壓實驗：80V充電電壓

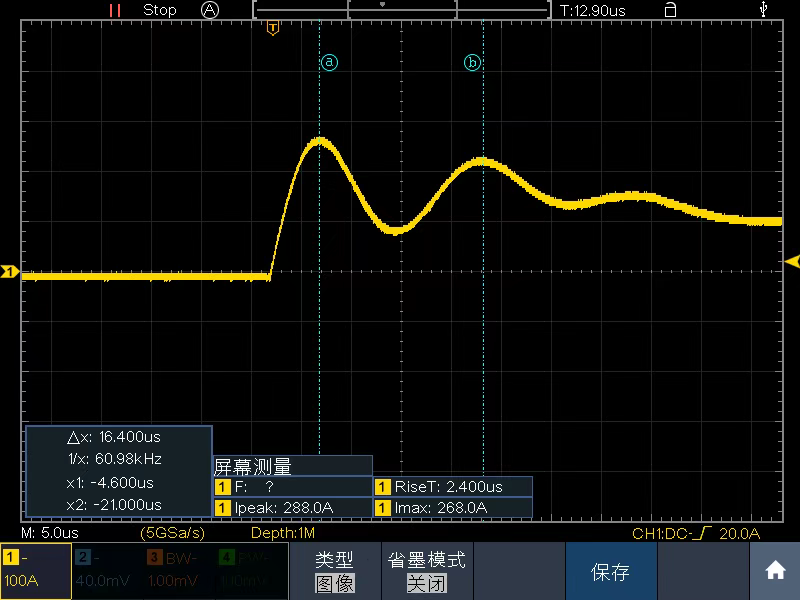

高壓實驗：120V充電電壓

分析

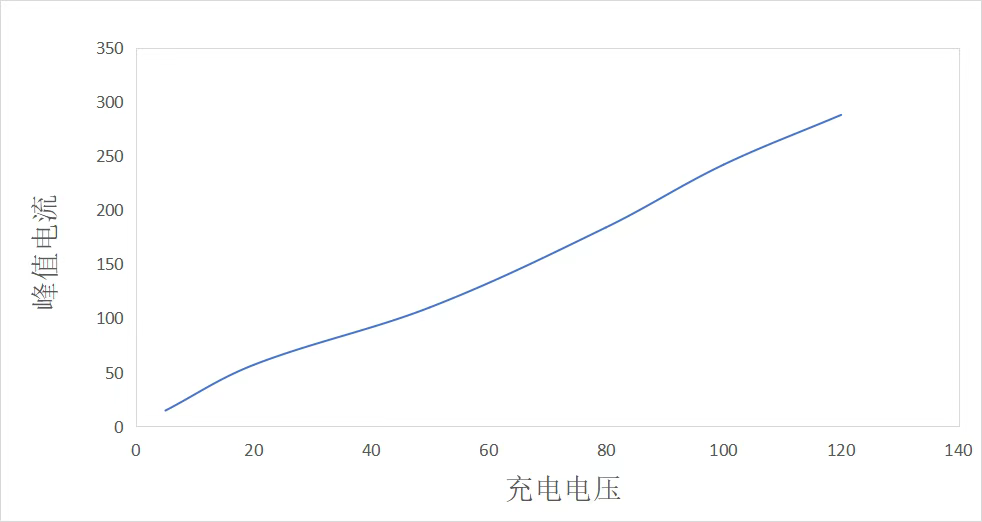

從以上數據來看，電容放電的瞬態峰值電流與充電電壓近似呈線性正比關系，比例系數約為2.4 A/V，但在某些電壓點可能存在偏差，可能由于測量誤差或ESR的臨時變化。并且可以基本確定震蕩頻率與充電電壓無相關性。

5｜實驗意義與應用延伸

本實驗通過階梯式加壓與精細化測量，完整呈現了電容放電瞬態電流的特性規律，可應用于：

儲能系統設計：優化電容組并聯拓?fù)?，降低回路寄生電感?/p>

功率器件選型：根據實測電流峰值與di/dt數據，選擇匹配的IGBT或MOSFET；

安全標準驗證：為高壓設備的短路保護電路設計提供實測數據支撐

6｜總結

品致DK系列柔性電流探頭憑借其高帶寬、大電流量程和非接觸式測量?jī)?yōu)勢，為電容放電瞬態電流分析提供了高精度解決方案。
