摘要
安科瑞AGF-AE-D/200是一款專為光伏（一五二）及儲能系統設計的防逆流檢測儀表，已通過UL認證，適用于全球多（零一七六）個地區的電力監控場景（零七一九）。以下是其核心特性及技術細節：

一、核心功能與認證
1.防逆流檢測
用于監測電流方向，防止光伏系統向電網反向送電（逆流），確保系統符合并網規范。當檢測到負功率（逆流）時，相位狀態LED會閃爍紅色報警。

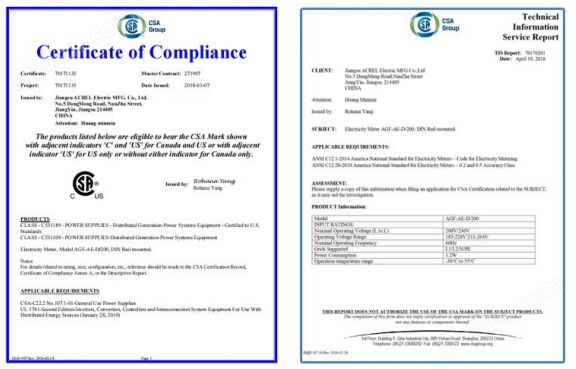

2.UL認證
符合UL1741標準（分布式電源逆變器/變流器安全規范）及ANSIC12.20精度標準（0.5級精度），滿足北美、澳洲、歐洲等地區的準入要求。

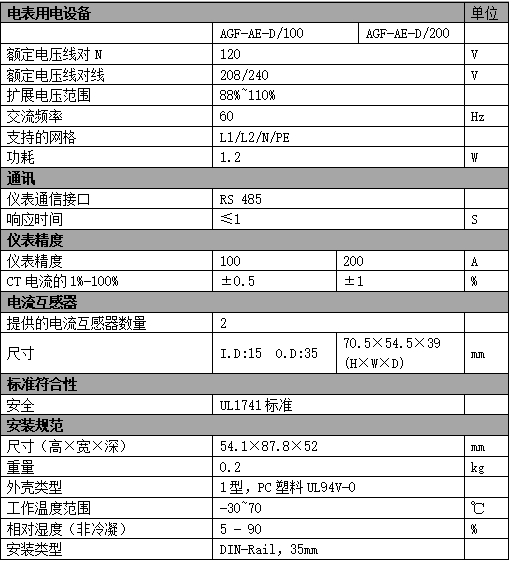

二、關鍵性能參數

三、安裝與接線規范

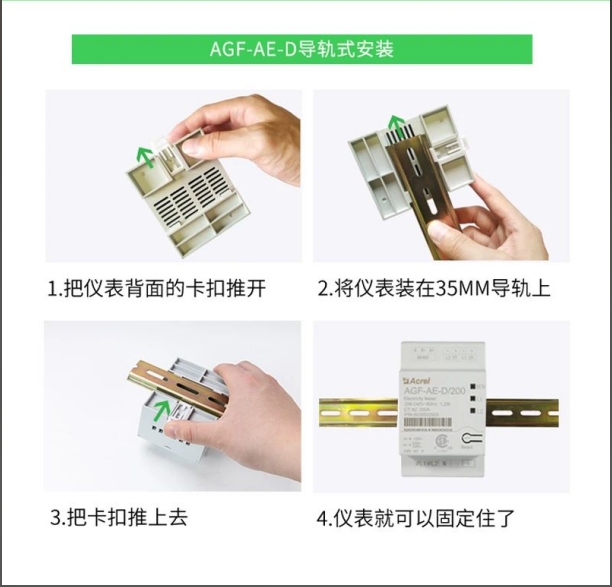

1.安裝方式
配電箱內固定于35mmDIN導軌上，需配置≤20A斷路器或保險絲作為過流保護。
電流互感器（CT）安裝時需確保箭頭指向電網方向，并用尼龍扎帶固定防松脫。

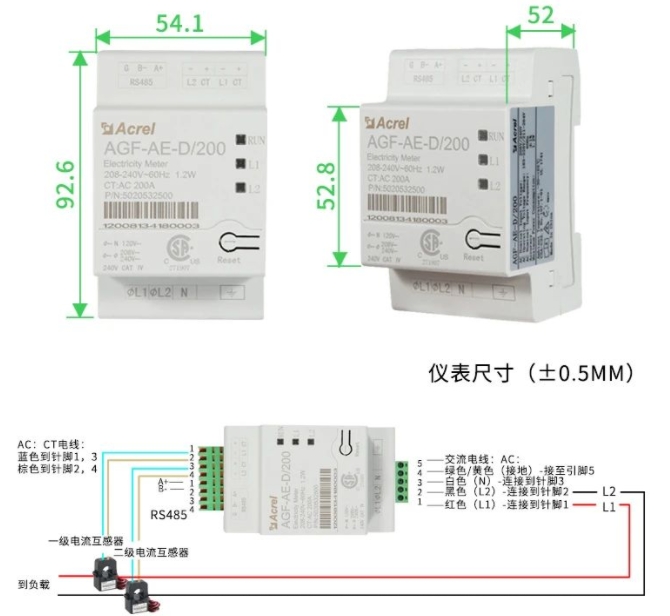

2.接線要求
交流線：22-18AWG絞合線（600V，THHN/MTW/THWN型）。
RS485通信線：至少3芯屏蔽雙絞線（24-18AWG），長度＞10米時需浪涌保護或接地金屬導管。

3.安全規范
斷需開裝置（斷路器/開關）靠近儀表安裝，且符合ANSI/NFPA70及地方電氣規范。

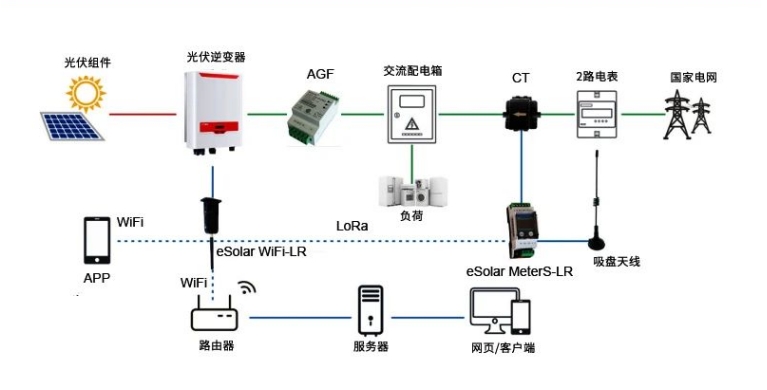

四、應用場景
光伏系統：單逆變器系統中直接連接逆變器，兼容內置收入等級表（RGM）的擴展總線。
儲能系統：實時監測充放電方向，防止儲能設備逆流。
多線路監控：支持分組斷路器配置，適用于復雜配電場景
五、總結
AGF-AE-D/200憑借UL認證與快速防逆流響應（≤250ms），成為光伏/儲能系統的關鍵保護組件。其導軌式安裝、SunSpec協議兼容性及寬溫工作范圍（-30~55℃），尤其適合海外電力項目的高標準需求。
