AiP32RV15X開發板是一款基于RISCV內核的32位MCU開發板，提供了板載調試器、RESET、WAKEUP按鍵、三色LED、CAN收發器、USB接口、UART、ADC、SPI、IIC、RTC、TIMER、WDT、GPIO等資源。

控制器：

最大主頻 144M

內存：內置128K flash,20K SRAM

工作電壓：2.0V~3.6V

封裝形式：LQFP100、LQFP64、LQFP48

AiP32RV15A8在2.0V~3.6V電壓條件下，支持-40℃~+85℃的溫度范圍，提供多種省電模式面向不同的低功耗場景，可以應用于工業控制、電機驅動、消費電子和手持設備等領域。

AiP32RV15A8與同類產品對比整體更具競爭力，提供更好的處理器性能、更快的工作速度、更寬的工作電壓范圍，對比如下表所示。

主要特點

內核：32位RISC-V CPU

-兩級流水線，一流的微架構設計實現業界更高的能效比與更低成本

-支持RV32I/M/A/C/B指令擴展組合

-144MHz：1.84 DMIPS/MHz(Dhrystone)；3.85 CoreMark/MHz(CoreMark)

-單周期乘法器和硬件除法器

存儲器

-128KB Flash存儲器

-20KB SRAM存儲器

時鐘、復位和電源管理

-2.0V~3.6V供電

-上電/斷電復位(POR/PDR)、可編程欠壓檢測器(LVD)

-內置4MHz至32MHz高速晶體振蕩器

-內置32.768KHz低速晶體振蕩器

-內置經出廠調校的8MHz的RC振蕩器

-內置32kHz的RC振蕩器

-PLL可提供CPU時鐘

低功耗

-睡眠、停機和待機模式

-停機模式最低功耗80uA；待機模式最低功耗42uA

2個12位模數轉換器

-轉換范圍： 0至3.6V，16個外部通道

-雙采樣和保持功能

-溫度傳感器

DMA

-8通道DMA控制器，支持內存到內存、外設到內存以及內存到外設的傳輸

-支持的外設：定時器、 ADC、 SPI、 I2C、 UART和USB

多達80個快速I/O口

-多功能雙向5V兼容的I/O口

-所有I/O口可以映像到16個外部中斷

調試模式

-支持標準的四線JTAG接口

多達6個定時器

-3個16位定時器，每個定時器有多達4個用于輸入捕獲/輸出比較/PWM或脈沖計數的通道

-1個16位6通道高級控制定時器

多達6路PWM輸出

死區控制、邊緣/中間對齊波形和緊急制動

-1個看門狗定時器

-1個系統定時器

多達9個通信接口

-2個I2C接口

-3個UART接口，支持IrDA接口和調制解調控制

-2個SPI同步串行接口(18Mbit/s)

-1個CAN （2.0B）接口

-1個USB 2.0全速接口

功能框圖

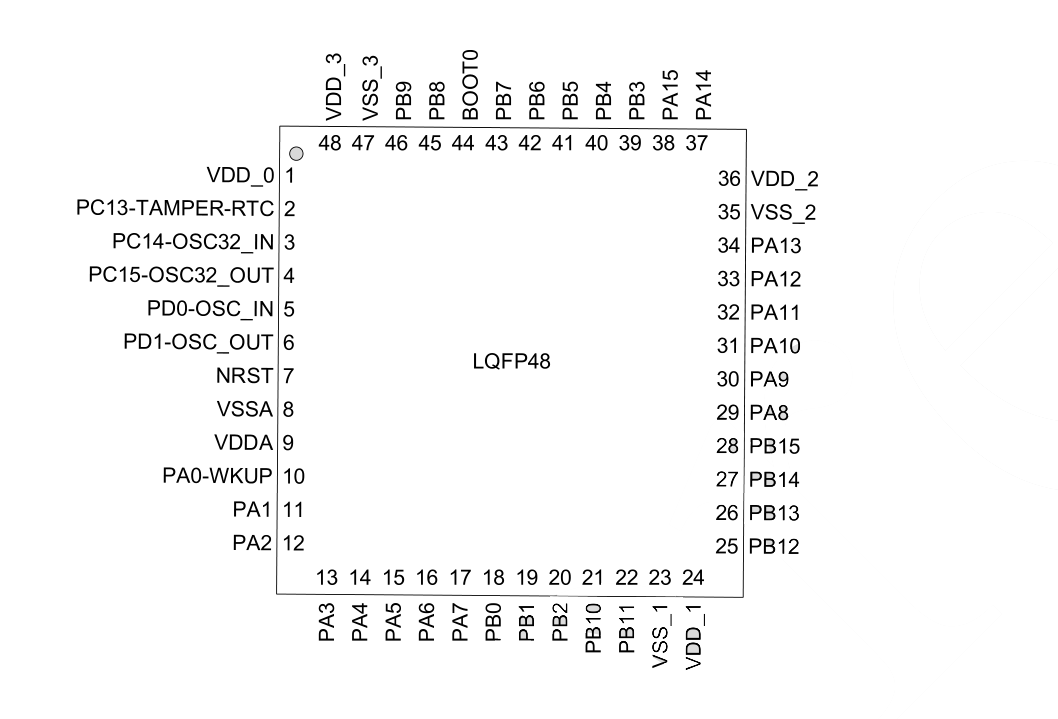

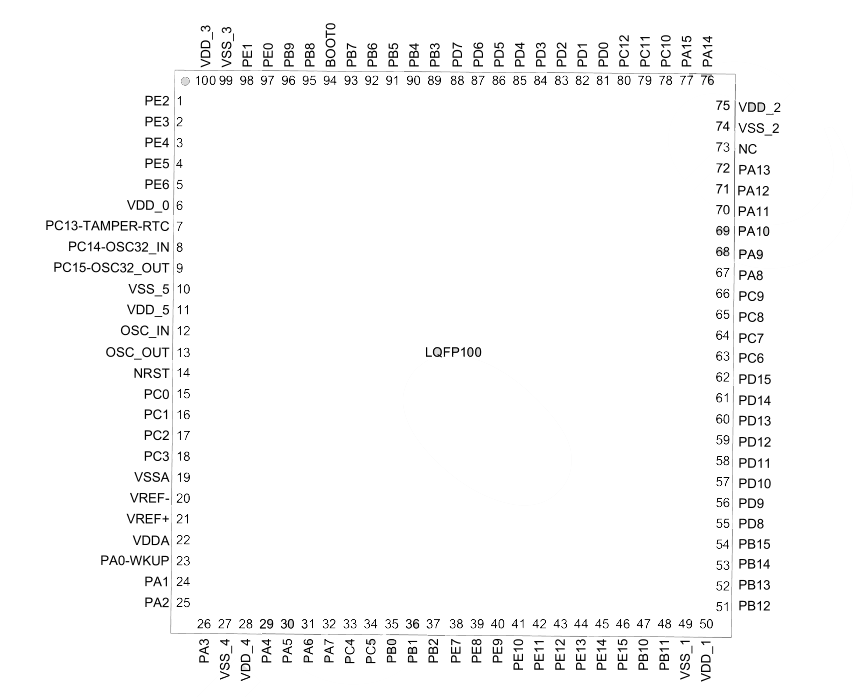

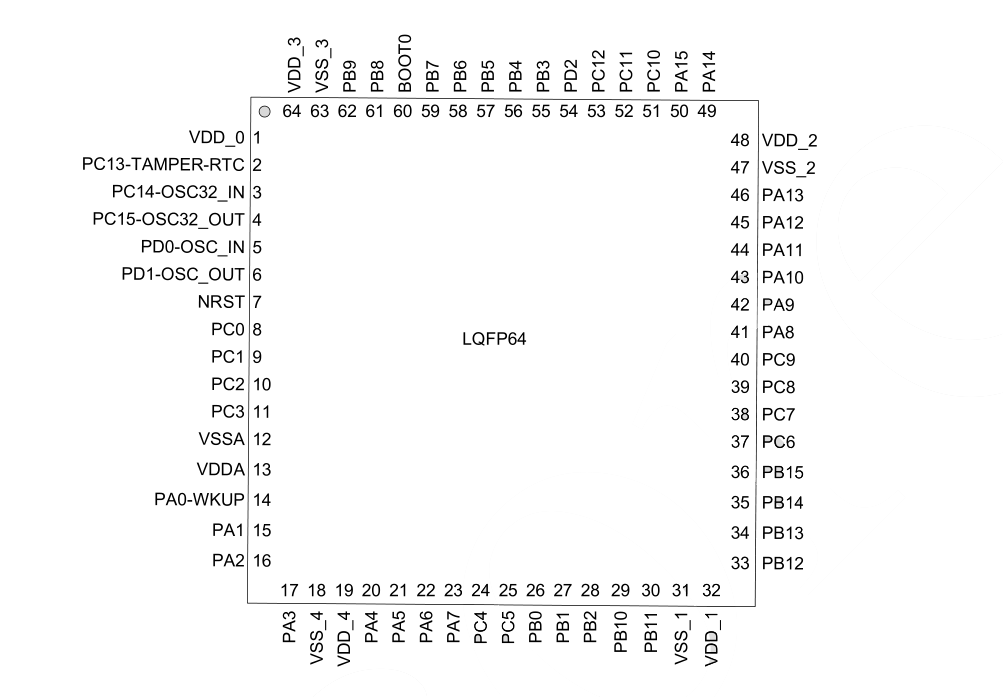

引腳排列圖

實物圖

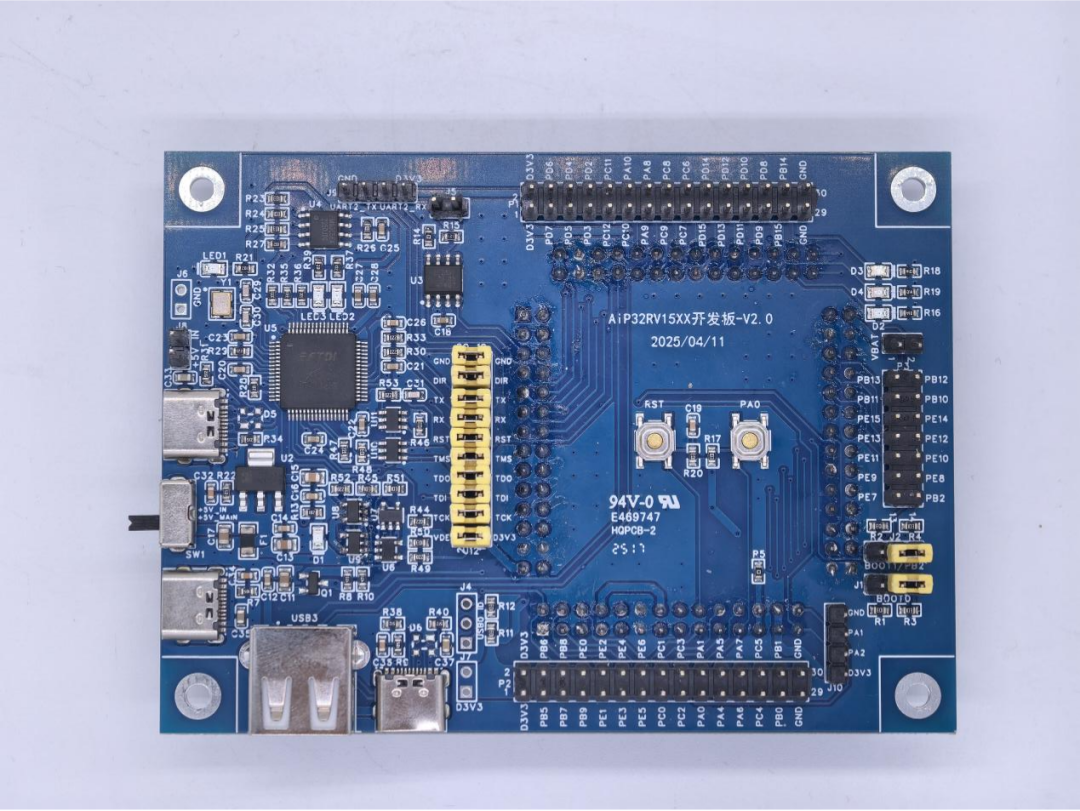

底板實物圖

底板上已將所有GPIO引出，方便用戶進行測試。并且集成了FT2232芯片，用戶只需一根TYPE-C的USB線即可進行程序下載調試。有兩個按鍵，分別是RESET和PA0按鍵，RESET按鍵可以復位MCU，PA0按鍵可以作為按鍵輸入或喚醒功能使用。

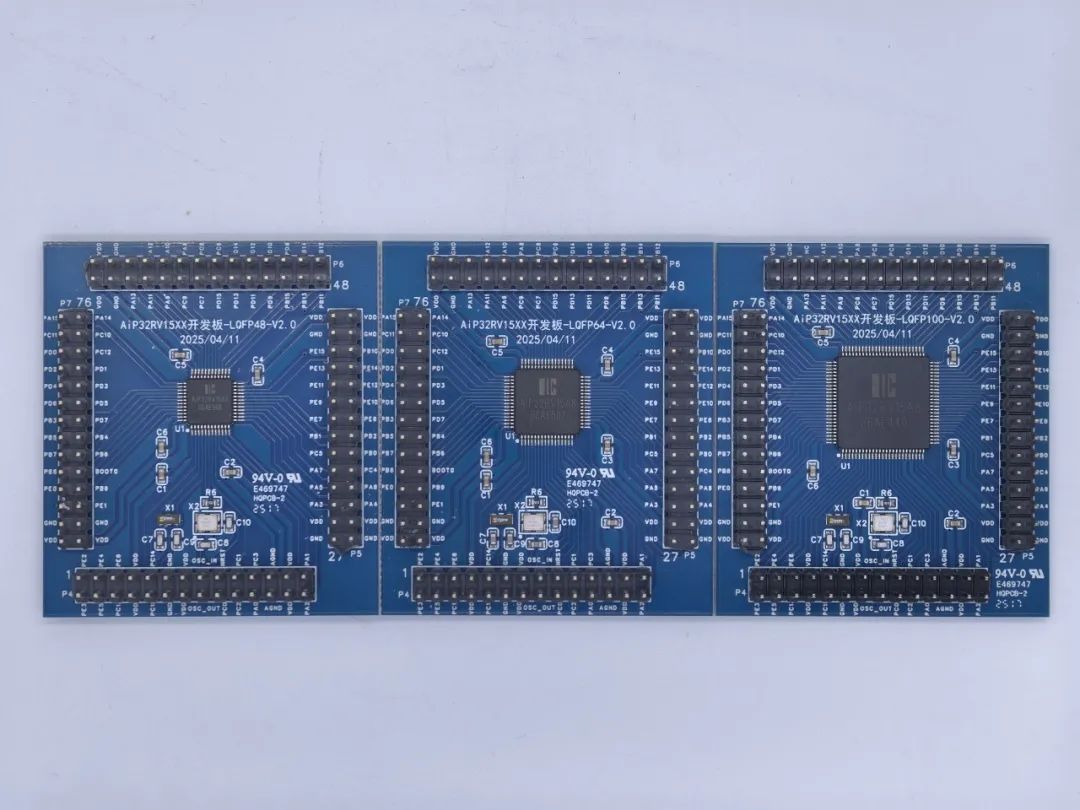

核心板實物圖

分別有三種不同MCU封裝的核心板，分別是LQFP48 、LQFP64和LQFP100封裝。核心板通過排針插到底板背面來組成一個開發板。

核心板+底板實物圖

產品優勢

該開發板集成了板載調試器及串口，方便用戶進行串口打印和程序調試。

結語

中微愛芯提供了完整的軟件SDK包資料，該開發板已將MCU所有引腳都引出，匹配了三種不同封裝的核心板，可以通過直插的方式進行不同封裝核心板的更換，方便了用戶調試。

如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
