AiP32RV1564是一款RISC-V內核的32位通用MCU,最高工作頻率144MHz,內置64 KB Flash,20KB SRAM,集成豐富的外設及可擴展IO。AiP32RV1564提供兩個12位ADC,3個16位通用定時器和1個PWM高級定時器,支持多種標準通信接口,包括2路SPI,2路I2C,3路UART,1路CAN和1路USB。
AiP32RV1564在2.0V~3.6V電壓條件下,支持-40℃~+85℃的溫度范圍,提供多種省電模式面向不同的低功耗場景,可以應用于工業控制、電機驅動、消費電子和手持設備等領域。

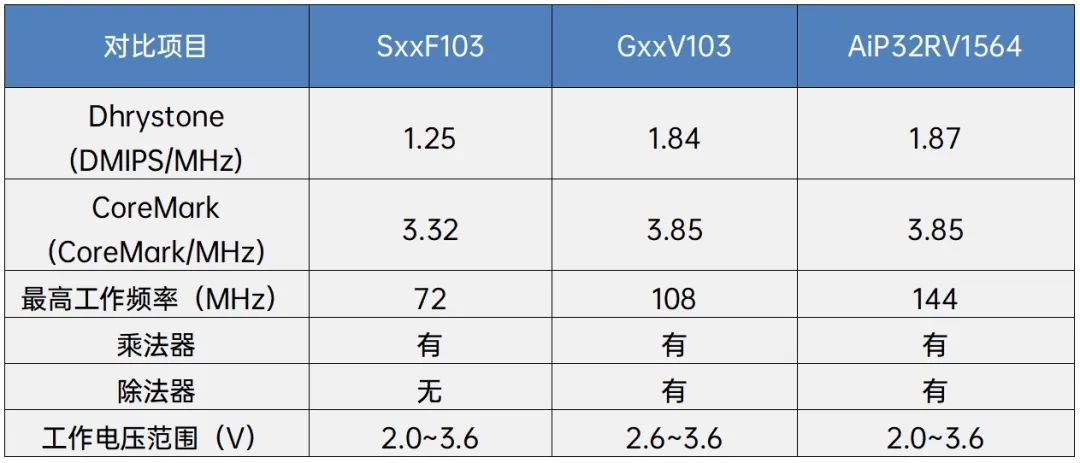

AiP32RV1564與同類產品對比整體更具競爭力,提供更好的處理器性能、更快的工作速度、更寬的工作電壓范圍,對比如下表所示。
主要特點
-兩級流水線,一流的微架構設計實現業界更高的能效比與更低成本
-支持RV32I/M/A/C/B指令擴展組合
-144MHz:1.84 DMIPS/MHz(Dhrystone);3.85 CoreMark/MHz(CoreMark)
-單周期乘法器和硬件除法器
存儲器
-64KB Flash存儲器
-20KB SRAM存儲器
-2.0V~3.6V供電
-上電/斷電復位(POR/PDR)、可編程欠壓檢測器(LVD)
-內置4MHz至32MHz高速晶體振蕩器
-內置32.768KHz低速晶體振蕩器
-內置經出廠調校的8MHz的RC振蕩器
-內置32kHz的RC振蕩器
-PLL可提供CPU時鐘
低功耗
-睡眠、停機和待機模式
-停機模式最低功耗80uA;待機模式最低功耗40uA
2個12位模數轉換器
-轉換范圍:0至3.6V,16個外部通道
-雙采樣和保持功能
-8通道DMA控制器,支持內存到內存、外設到內存以及內存到外設的傳輸
-支持的外設:定時器、 ADC、 SPI、 I2C、 UART和USB
多達80個快速I/O口
-多功能雙向5V兼容的I/O口
-所有I/O口可以映像到16個外部中斷
調試模式
-支持標準的四線JTAG接口
多達6個定時器
-3個16位定時器,每個定時器有多達4個用于輸入捕獲/輸出比較/PWM或脈沖計數的通道
-1個16位6通道高級控制定時器
多達6路PWM輸出
死區控制、邊緣/中間對齊波形和緊急制動
-1個看門狗定時器
-1個系統定時器
多達9個通信接口
-2個I2C接口
-3個UART接口,支持IrDA接口和調制解調控制
-2個SPI同步串行接口(18Mbit/s)
-1個CAN(2.0B)接口
-1個USB 2.0全速接口
封裝形式
-LQFP100、LQFP64(10×10)、LQFP64(7×7)、LQFP48

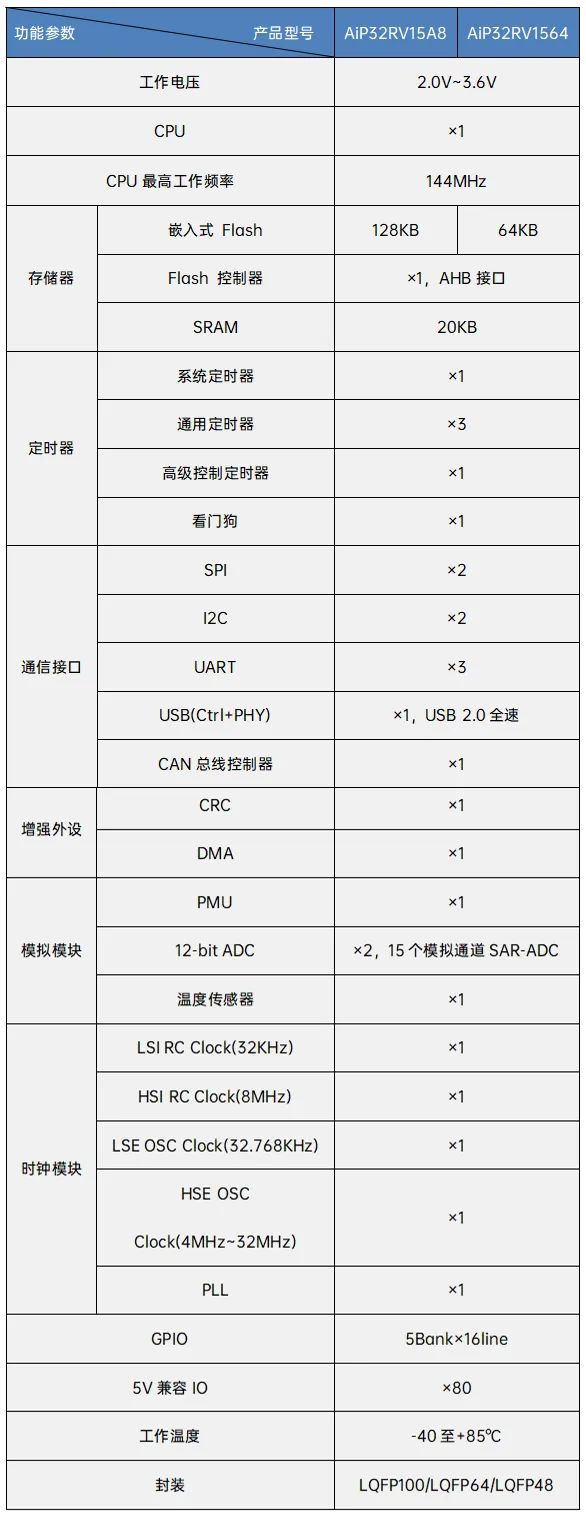

產品對比

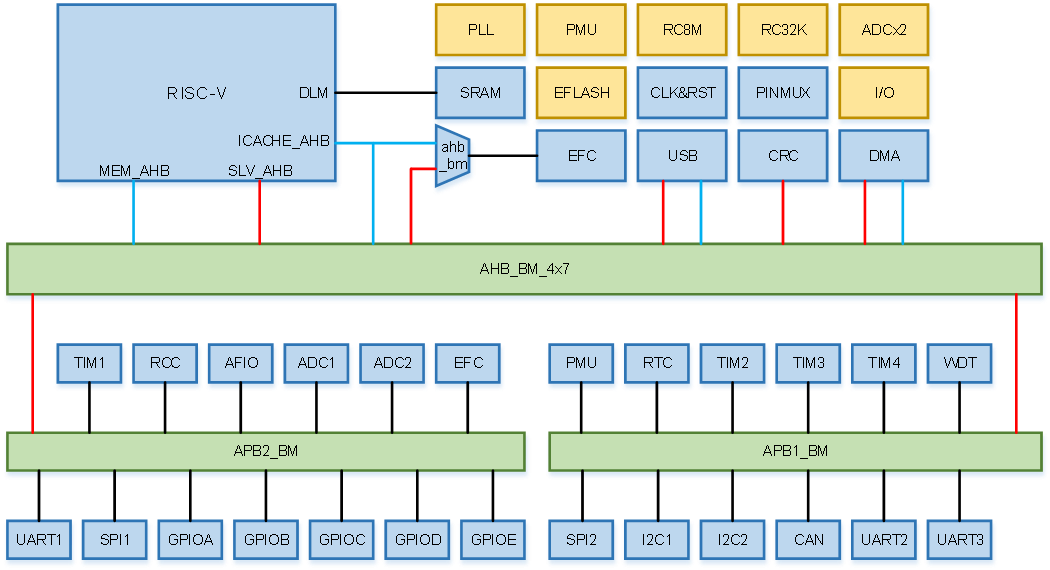

功能框圖
引腳排列圖
結語
如需了解更多產品資訊,請聯系我司授權代理商或銷售工程師。
關于中微愛芯
無錫中微愛芯電子有限公司成立于2004年,是一家以集成電路設計、測試、方案開發、銷售和服務為主的高新技術企業,是工信部認定的集成電路設計企業,是國家鼓勵的重點集成電路設計企業。產品已形成MCU、LCD顯示、LED顯示、通用邏輯、信號鏈、馬達&柵驅動、功率器件、電源、音響、遙控器、通信、配套等多個系列幾千款產品,覆蓋消費電子、網通產品、工業設備、新能源、汽車電子等多個領域。
-
