Σ-Δ型ADC是當今信號采集和處理系統設計人員的工具箱中必不可少的基本器件。

今天看海給大家簡單分享下Multisim實現Σ-Δ型ADC的仿真結果，下圖是Σ-Δ的基本框圖，輸入的信號input與反饋信號Vf做差后的到Vd，Vd被積分器積分得到Vi，Vi經過比較器后變成連續的高低電平（后面接觸發器，1bit的量化器），高低電平被1bit DAC變?yōu)閂f，這個過程循環往復，形成閉環的過程，這是Σ-Δ型ADC的基本工作過程。

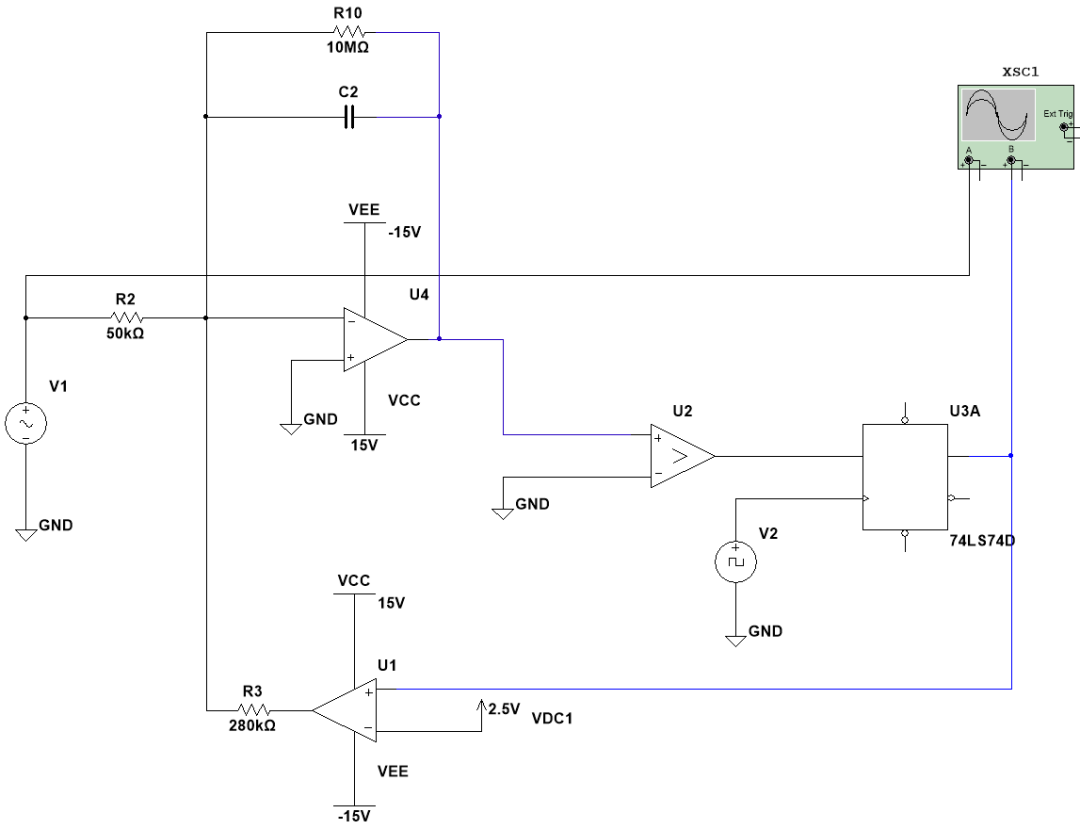

下圖是Multisim實現的Σ-Δ型ADC仿真圖，U4構成了積分器，U1是1bit DAC，U2是比較器，U3A是觸發器（1bit量化）。

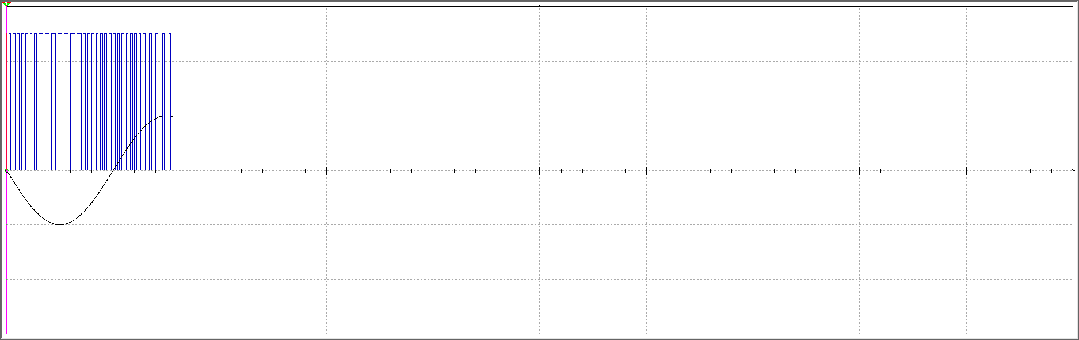

先看一下Σ-Δ型ADC的輸入正弦電壓和輸出1bit量化碼流的波形。下面動圖藍色曲線是輸出1bit碼流，黑色正弦曲線是輸入的連續模擬電壓信號。

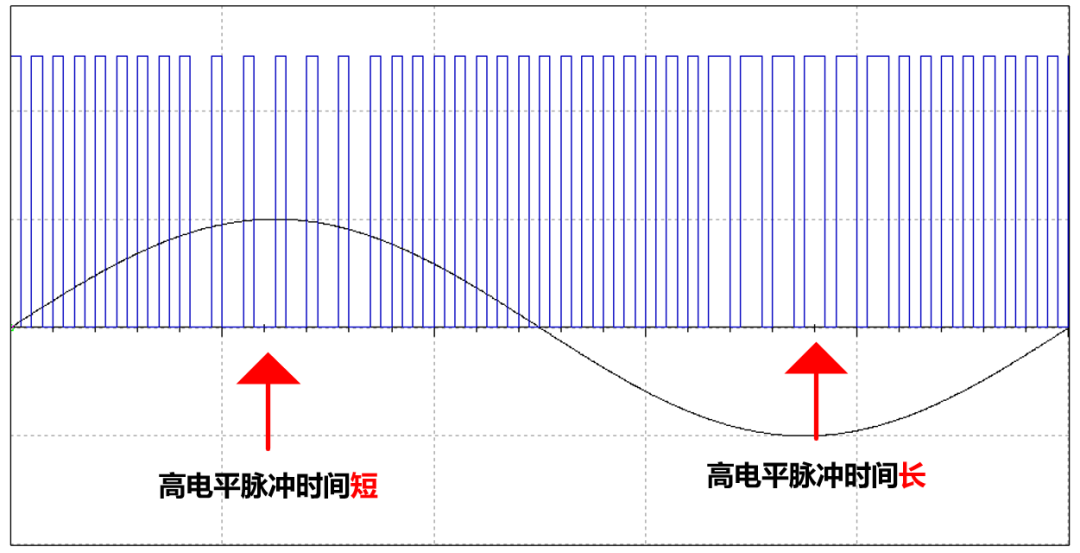

咱們截圖看下一個周期內的波形細節，當正弦波形處于正半周時，1bit碼流的高電平脈寬窄，當正弦波形處于負半周時，1bit碼流的高電平脈寬窄寬，實現了對輸入信號的調制，是不是和FM調制很像？

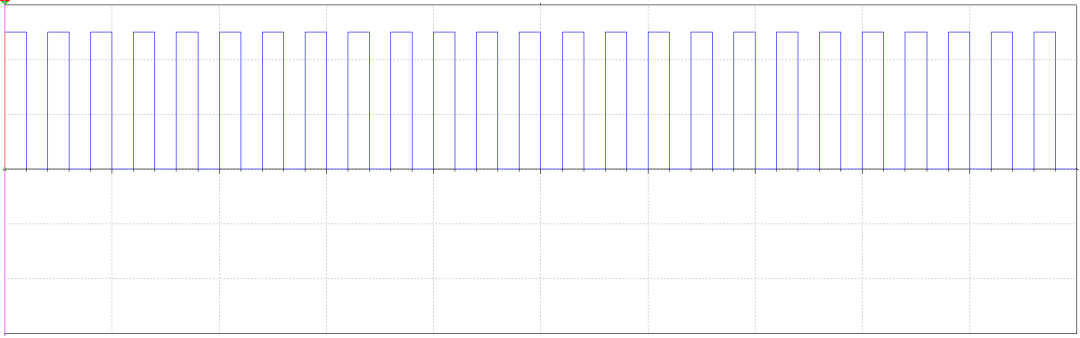

如果Σ-Δ型ADC輸入為0時，那么觸發器的輸出將維持在“1”和“0”之間震蕩，高電平碼和低電平碼相當，見下圖。更多Σ-Δ型ADC內容推薦看下ADI文檔《Σ-Δ型ADC拓?fù)浣Y(jié)構基本原理》。
