UWB技術
賦能高精度定位
YXC晶振讓UWB定位“準”起來

· 你是否用過AirTag，在人來人往的機場中輕松找到自己的行李箱？
· 你是否體驗過靠近智能汽車即車門自動解鎖，無需掏出鑰匙的便捷？

在AirTag、數字車鑰匙提供的這些順暢且精準的體驗背后，一項關鍵的高精度定位與空間感知技術正發揮著關鍵作用——UWB（Ultra-wide Band，超寬帶）。

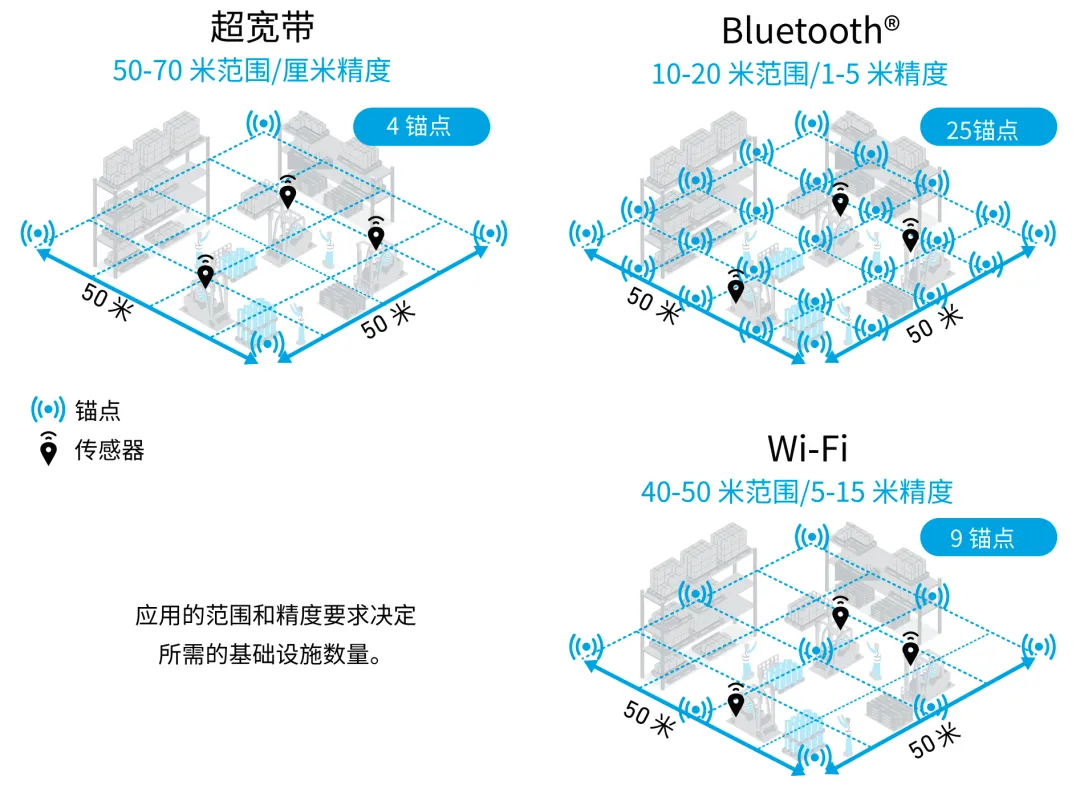

UWB以其獨特的厘米級甚至亞厘米級定位精度，以及低功耗、高安全、強抗干擾等優勢，已成為高精度定位融合方案中的重要基石。它與其他無線技術（如藍牙、Wi-Fi、北斗等）協同配合，共同構筑更智能、更無感的未來體驗。

UWB：精準定位，智能感知

UWB（超寬帶）技術：是一種無線載波通信技術，它不采用正弦載波，而是利用納秒級的非正弦波窄脈沖傳輸數據，因此其所占的頻譜范圍很寬。UWB技術具有系統復雜度低、發射信號功率譜密度低、對信道衰落不敏感、截獲能力低和定位精度高等優點，尤其適用于室內等密集多徑場所的高速無線接入。

＞UWB發展歷程

UWB的雛形可追溯至上世紀60年代的雷達技術，但真正進入民用市場，則是在2002年美國FCC開放相關頻段之后。

中國于2008年開始規劃UWB頻譜，并在2023年進一步明確了UWB在7235-8750MHz頻段的使用規范，極大推動了其規?；瘧?。

＞UWB核心能力

? 高精度定位

基于飛行時間（ToF）、到達時間差（TDoA）、到達角（AoA）等機制，UWB能在復雜環境中實現10厘米甚至毫米級的定位能力，為多技術融合高精度定位方案提供了核心的微米級時間戳和厘米級空間分辨率。

? 安全短距通信

UWB信號因其獨特的工作方式，難以被截獲和干擾，非常適用于對安全性要求極高的場景，例如數字鑰匙、安全支付等，為短距離安全交互提供了堅實保障。

? 微距雷達感知

UWB具備出色的穿透和微感知能力，可以穿透非金屬障礙物，實現跌倒檢測、呼吸心跳等生命體征監測，甚至能用于物體姿態識別，為環境和生命體征感知提供獨特視角。

UWB應用場景

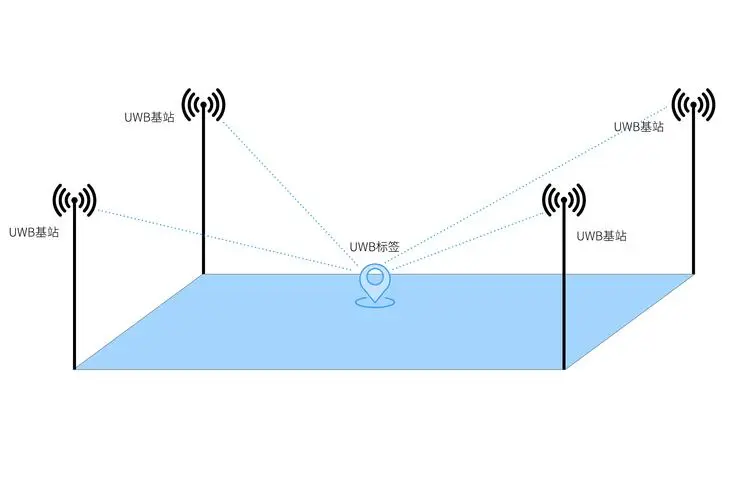

通過UWB模塊、UWB標簽和UWB基站等不同形態的部署，UWB技術正深刻改變著我們的生活和工作：

· 消費電子

AirTag物品追蹤、TWS耳機空間音頻體驗與精準查找、智能家居設備間的精準聯動。

· 汽車電子

UWB數字鑰匙實現無感解鎖與啟動、精準泊車定位、兒童遺留檢測。

· 工業4.0

AGV（自動導引車）精準導航、重要資產精準追蹤、人員與設備防撞預警。

· 醫療健康

病患及醫護人員精準定位、醫療資產追蹤、基于精準定位的院內智能調度。

UWB定位精度，晶振是關鍵

UWB高精度定位的核心在于精確測量信號的飛行時間（ToF），這要求系統擁有極其精準和穩定的時鐘基準。

哪怕1納秒誤差，就會導致30厘米左右的定位偏差。

高性能晶振在UWB系統中，不僅是簡單地“提供時鐘”，它直接關系到定位系統能否穩定可靠運行：

提供精準時基

晶振頻率穩定性直接決定ToF測距精度，是實現厘米級甚至毫米級定位的前提。

降低噪聲與抖動

有助于提高信號清晰度與時間戳提取準確性，從而提升系統在復雜環境下的抗干擾能力。

保障多節點同步

在TDoA等多節點定位方式中，晶振能確保各節點時鐘的高度一致性，保障系統整體協同運行的精度。

UWB晶振選型指南

為確保UWB系統發揮最佳性能，選擇合適的晶振至關重要。基于UWB應用需求特點，YXC揚興科技的晶振選型推薦如下：

＞微型化表晶：YSX2012SK系列

YSX2012SK是一款微型化貼片晶振，它專為滿足UWB標簽卡、UWB模塊等設備的小型化和功耗敏感型應用而設計。這款晶振能有效支持設備低功耗待機，顯著延長電池壽命，使其成為RTC（實時時鐘）模塊的理想選擇。

關鍵參數：

? 標準頻率：32.768kHz

? 封裝尺寸：2.0 x 1.2mm

? 負載電容：7pF, 9pF, 12.5pF等

? 工作溫度：-40~﹢85℃

? 頻率偏差：±10PPM / ±20PPM

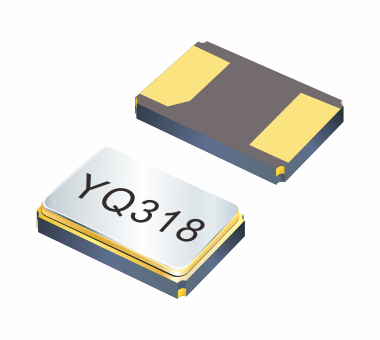

＞工業級晶體諧振器：YSX211SL系列

YSX211SL是一款工業級、小型化貼片晶體諧振器，專為UWB系統的主時鐘應用而設計。它提供穩定且高精度的頻率輸出，能全面覆蓋 UWB應用設計常見的16MHz、32MHz、38.4MHz等頻點，確保UWB系統獲得精準而穩定的時鐘基準。憑借2.0*1.6mm的小型化封裝和±10PPM的頻率偏差，YSX211SL不僅能滿足UWB標簽/USB模塊等對于緊湊設計和高可靠性的嚴苛要求，同時還具備卓越的高性價比。

關鍵參數：

? 頻率范圍：16 - 54MHz

? 封裝尺寸：2.0 * 1.6mm

? 負載電容：8pF, 9pF, 12pF等

? 工作溫度：-40 ~ ﹢85℃

? 頻率偏差：±10PPM

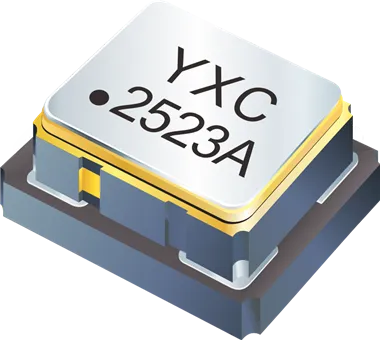

＞高精度溫補晶振：YSO510TP系列

YSO510TP是一款卓越的高精度溫補晶振 (TCXO)，專為UWB基站以及其他對時間同步和頻率穩定性有嚴苛要求的應用而設計。特別推薦用于UWB工業定位、UWB電力巡檢系統等對精度和環境適應性有極高要求的場景，其優異的溫度穩定性能確保在寬溫范圍內依然提供精準時鐘，從而實現更可靠的UWB定位和數據傳輸性能。

關鍵參數：

? 頻率范圍：10 - 52MHz

? 封裝尺寸：提供2016 - 7050多種選項

? 輸出方式：CMOS, Clipped Sine Wave

? 工作溫度：-30 ~ ﹢85℃，-40 ~ ﹢85℃

? 頻率溫度特性（溫度頻差）：±0.28/0.5/1.5/2.5PPM

UWB的強大功能，離不開背后精準時鐘的支撐。從微型化的表晶到高性能的溫補晶振，晶振雖小，卻是UWB系統實現“高精度定位的‘精度擔當’”的關鍵所在。

如需獲取樣品及詳細資料，可咨詢小揚哦~
