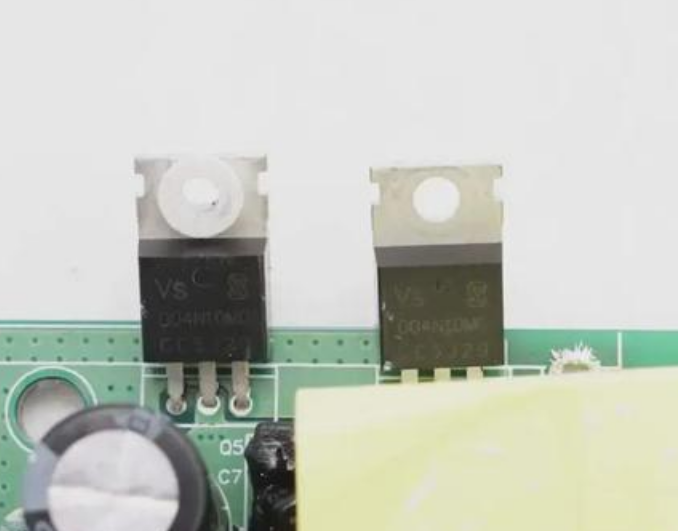

在現代電子系統中，驅動多個MOS管是一項常見但充滿挑戰的任務。無論是工業設備中的電機控制，還是消費電子中的電源轉換，都需要高效、穩定的驅動方案。推挽電路作為一種經典的功率放大結構，憑借其獨特的優勢，成為解決這一問題的關鍵技術之一。

為什么需要推挽電路？

MOS管作為電壓控制型器件，理論上僅需電壓信號即可導通，但實際應用中，其內部存在寄生電容（如Cgs電容）。驅動信號需要對這些電容快速充放電，才能實現高速開關。若驅動電流不足，電容充放電速度變慢，會導致MOS管導通延遲甚至發熱損壞。

例如，當單個三極管驅動MOS管時，限流電阻會阻礙電流的快速輸出。這就像用細水管給水池注水——水流太小，注滿時間必然延長。而推挽電路通過互補型三極管或MOS管的組合，形成“推”和“拉”的雙向電流通路，既能快速充電，也能快速放電，顯著提升開關速度。

推挽電路的核心原理

推挽電路的核心在于互補驅動。典型的MOS推挽電路由一對N型和P型MOS管構成，兩者交替導通，形成電流的“接力”模式。以驅動高側MOS管為例：

正半周：N型MOS管導通，將電流“推”向負載，快速充電；

負半周：P型MOS管導通，將電流“拉”回電源，快速放電。

這種互補工作模式不僅降低了導通損耗，還能在低電壓下實現高電流輸出。例如，在5V邏輯信號驅動15V MOS管的場景中，推挽電路可將信號電平無縫轉換，同時提供足夠的驅動能力。

驅動多個MOS管的關鍵挑戰

當需要驅動多個并聯的MOS管時，問題復雜度會顯著增加。例如，在H橋電機驅動電路中，四個MOS管需要兩對推挽電路協同工作。此時需重點解決以下問題：

信號同步性：多個推挽電路的驅動信號必須嚴格同步，否則會導致橋臂直通短路。這類似于十字路口的紅綠燈系統——若時序錯亂，車輛（電流）可能對向碰撞，引發故障。

死區時間控制：在MOS管切換的瞬間，必須設置短暫的“空白期”（通常為幾十納秒），防止上下管同時導通。這就像電梯門的防夾機制——在門未完全關閉前，系統暫停響應其他指令。

驅動電壓匹配：不同MOS管的閾值電壓可能存在差異。設計時需通過電阻分壓或專用驅動芯片，確保每只管子的柵極電壓均高于閾值，避免因個別管子未完全導通而引發局部過熱。

推挽電路的設計優化策略

針對上述挑戰，工程師常采用以下設計方法：

集成驅動芯片方案：如TI的UCC27324等專用芯片，內置死區控制邏輯和電流放大模塊，可直接驅動多對MOS管。這種方案如同“智能交通指揮系統”，既保證時序精度，又簡化電路設計。

分立元件優化：在分立式推挽電路中，可通過調整三極管的基極電阻（如降低阻值至100Ω以下）來提升驅動電流，同時采用快速恢復二極管加速關斷過程。

熱均衡布局：多個MOS管并聯時，需在PCB布局上確保對稱走線，避免因阻抗差異導致電流分布不均。例如，采用“星型拓撲”連接電源和地線，可類比為城市供水管網中的環形主干道，減少末端壓降。

典型應用場景

DC-DC電源轉換器：在同步整流拓撲中，推挽電路驅動上下兩管，將開關損耗降低60%以上。例如，手機快充模塊通過該技術實現95%以上的轉換效率。

電機控制系統：工業機械臂的H橋驅動電路，依賴推挽電路實現正反轉控制。其響應速度可達微秒級，滿足精密定位需求。

高頻逆變器：新能源領域的太陽能逆變器，利用多級推挽電路驅動數十個MOS管，將直流電轉換為交流電。此時，電路設計需兼顧高頻損耗與電磁兼容性。

未來發展趨勢

隨著寬禁帶半導體（如GaN、SiC）器件的普及，推挽電路正朝著更高頻率、更低損耗的方向演進。例如，氮化鎵MOS管的開關速度可達傳統硅基器件的10倍，這對驅動電路的瞬態響應提出了更高要求。未來，集成化驅動模塊與智能化保護算法的結合，或將進一步降低多管驅動系統的設計門檻。

推挽電路的技術演進，恰似一場永不停歇的接力賽——每一代改進都在突破速度與效率的極限，而工程師的智慧，正是這場賽事中最關鍵的“催化劑”。
