在i.MX RT060項目(采用QSPI Flash)的實際應用中，有客戶反饋，其在設計階段并未預留DQS信號引腳，而是將該引腳作為GPIO用于控制關鍵外設的開關，這導致程序無法正常運行。在此背景下，本文將以MIMXRT060-EVKB開發板為例，詳細演示如何在不啟用DQS引腳的情況下，通過修改代碼確保開發板的正常運行。

通常情況下，為了提升存儲器訪問速度，i.MXRT系列產品采用QSPIFlash會建議使用DQS信號，設置懸空模式(loopbackfrom DQS pad mode).

然而，當DQS引腳被占用時，就需要采用一些特殊的處理方法。本文所介紹的方法即為在此種情況下的一種可行方案。

DQS信號簡介

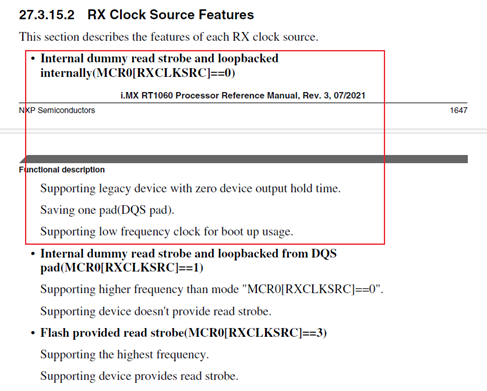

首先我們需要了解什么是DSQ信號， DQS信號是數據采樣信號，用于確保數據在高速傳輸過程中的正確性和穩定性。通過提供數據同步與時序控制、提高數據傳輸可靠性以及支持高速數據傳輸等功能。在IMXRT060RM參考手冊中可知RXclock source有以下三種配置:

1. Internaldummy read strobe and loopbacked internally(MCR0[RXCLKSRC]==0)

2. Internaldummy read strobe and loopbacked from DQS pad(MCR0[RXCLKSRC]==1)

3. Flashprovided read strobe(MCR0[RXCLKSRC]==3)

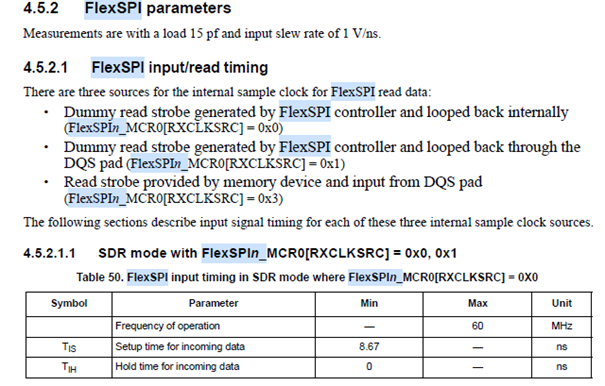

其中設置Internaldummy read strobe and loopbacked Internally這個模式正是本文需要設置的，數據手冊中描述了本模式下節省了一個DQS引腳。使用這個模式的設置限制條件在i.MX RT1060datasheet中有描述， 最大時鐘頻率是60MHz。

二、硬件與軟件準備

1. 硬件：MIMXRT060-EVKB開發板

2. 軟件：NXPSDK(version24.12.0)Demo“evkbmimxrt1060_flash_component_nor_flexspi”

三、代碼修改點

本文使用i.MX RT1060開發板驗證，不使用FlexSPIDQS信號，并將DQS引腳設置成GPIO輸出使用。

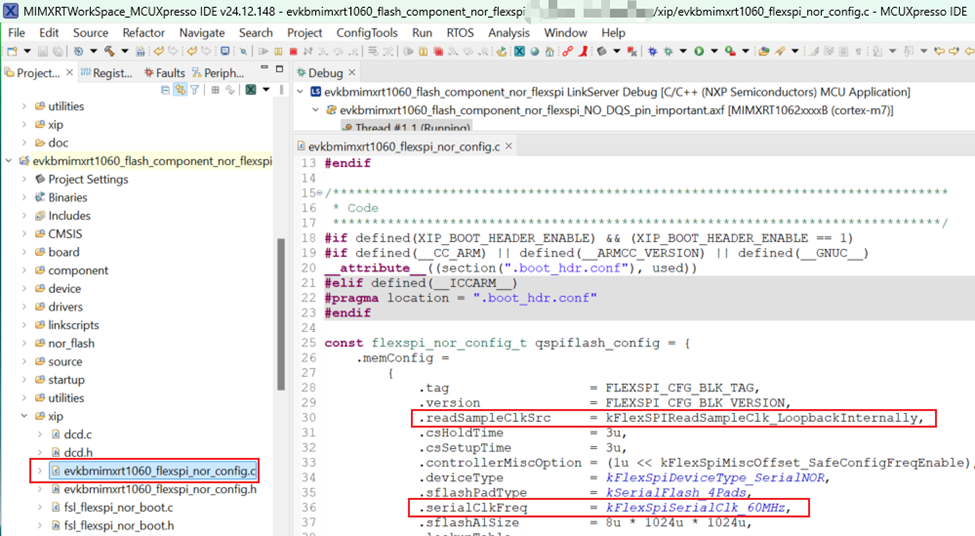

我們主要修改xip文件夾下的evkbmimxrt1060_flexspi_nor_config.c文件中readSampleClkSrc和serialClkFreq這兩個設置。

因導入的SDK例程關于演示如何使用NorFlash組件來擦除、編程和讀取外部NorFlash設備。

因此我們還需要修改軟件部分包括：

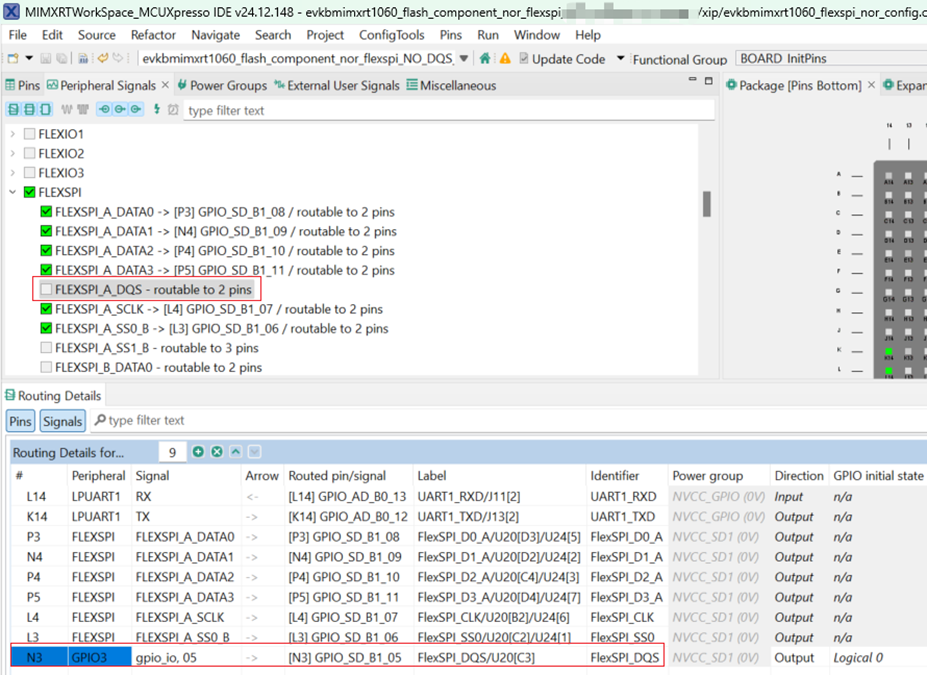

1. 設置N3引腳為GPIO輸出

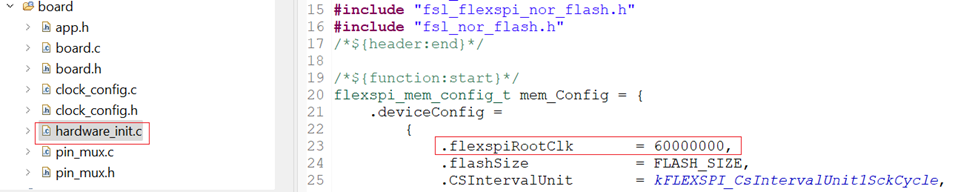

2. 修改hardware_init.c文件中代碼.flexspiRootClk= 60000000

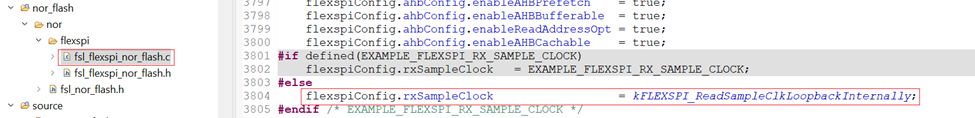

3.修改fsl_flexspi_nor_flash.c文件中代碼為flexspiConfig.rxSampleClock=kFLEXSPI_ReadSampleClkLoopbackInternally

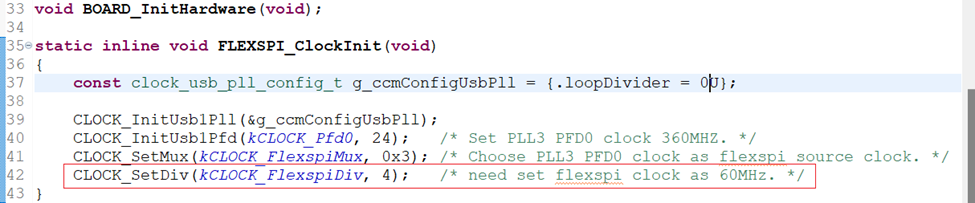

4. 修改app.h文件中代碼為CLOCK_SetDiv(kCLOCK_FlexspiDiv,4)

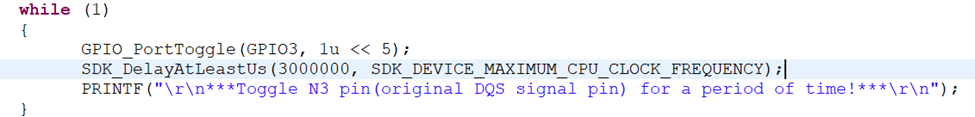

此外，在main函數的最后添加相應代碼。

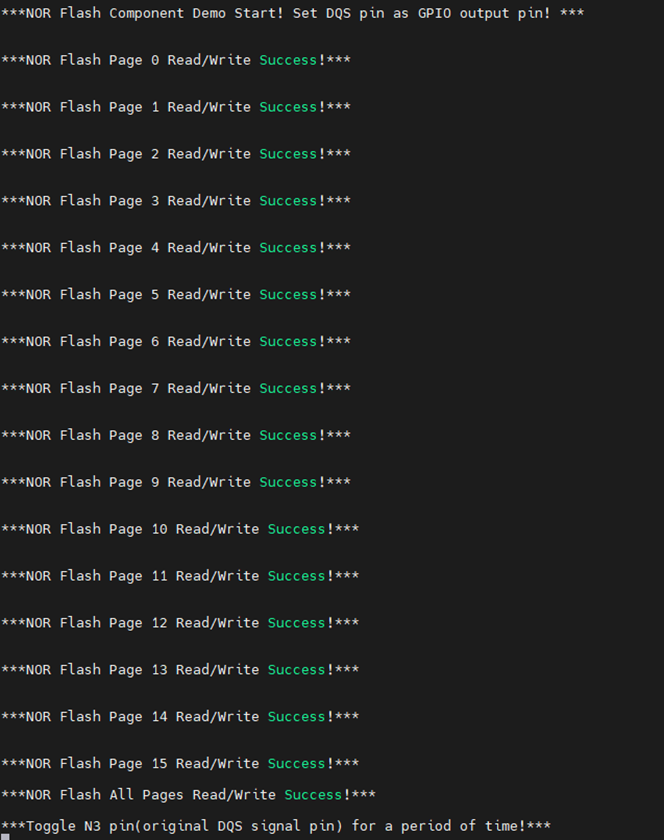

完成上述修改后，將工程燒寫進開發板，使用萬用表測量N3(FlexSPI_DQS)引腳電壓，可觀察到N3引腳周期拉高拉低。串口終端顯示Nor Flash組件的擦除、編程和讀取外部Nor Flash設備均成功，表明程序運行正常。

總結

本文詳細闡述了在 i.MX RT系列產品中使用外部QSPI Flash芯片且不使用DQS信號引腳的情況下，如何修改代碼并進行驗證的過程。在某些特定場景下，如DQS引腳被其他功能占用或存儲器不需要高訪問速度時，可參考本文介紹的方法修改代碼，以確保工程正常運行。
