凌科LP-12系列90°連接器是一款90°工業級連接器新品，具備如下特點：

①擁有原創專利，保障更勝一籌；

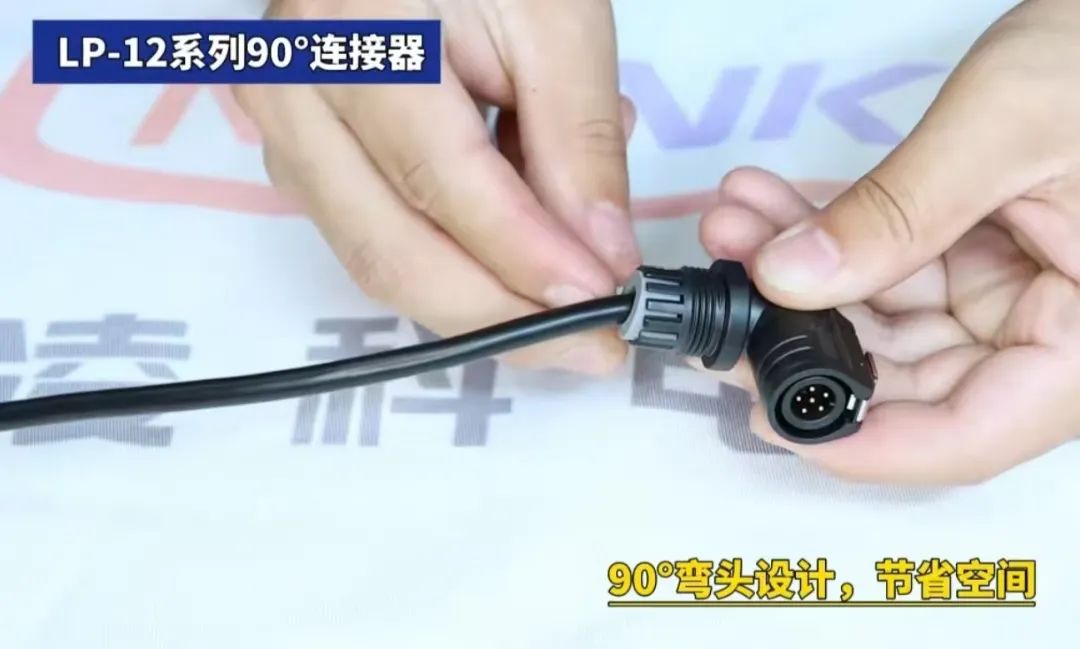

②巨省空間，緊湊布線優選方案；

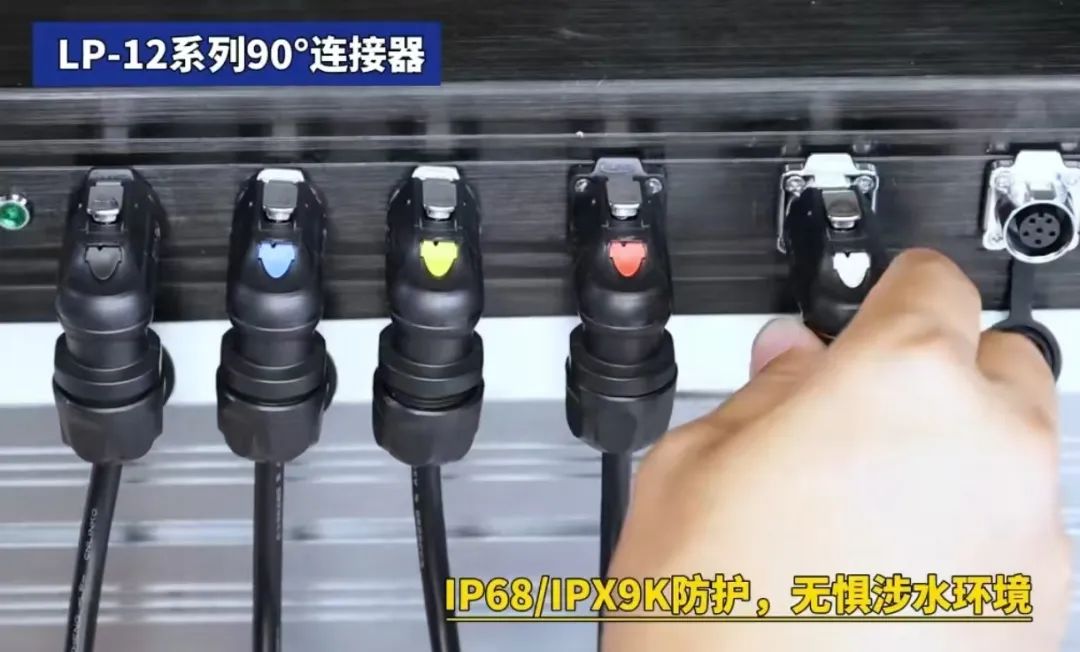

③IP68/IPX9K防護，無懼高溫高壓水；

④接線更快，現場布線效率大增；

⑤模塊化設計，快速完成個性化訂單交付；

⑥＞2000次插拔壽命，遠超常規標準；

⑦可視化管理，告別“貼便簽、做記號”。

1

01

拆解成品

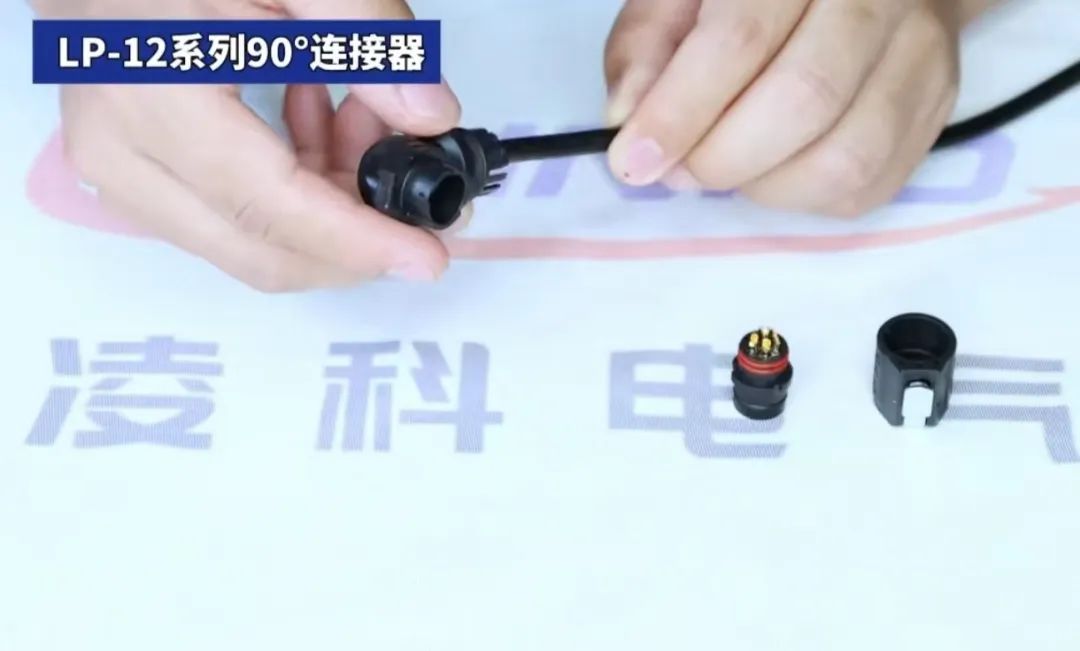

取出LP12系列90度連接器成品，對連接器的插頭先進行拆解：螺帽，外殼組合件，模塊組合件等。

02

穿線焊線

①將線纜穿過螺帽、外殼組合件，然后抵達模塊組合件的焊杯處。

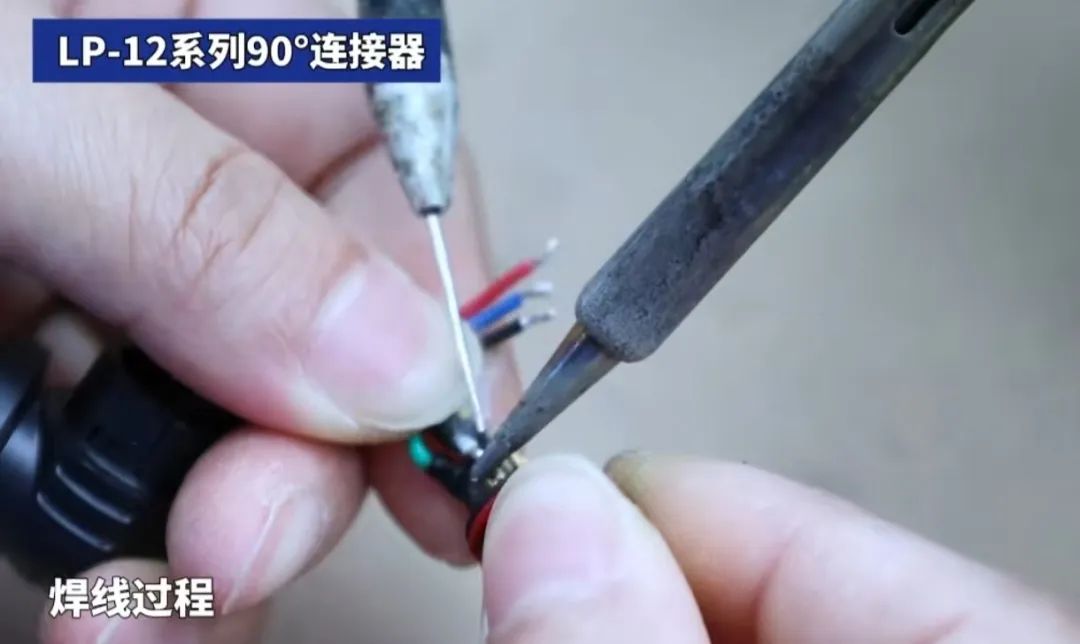

②使用電烙鐵和焊錫按照對應的線纜分別進行焊接，上面標有數字，用戶可自行定義每根線束與連接器焊杯處數字的對應關系。

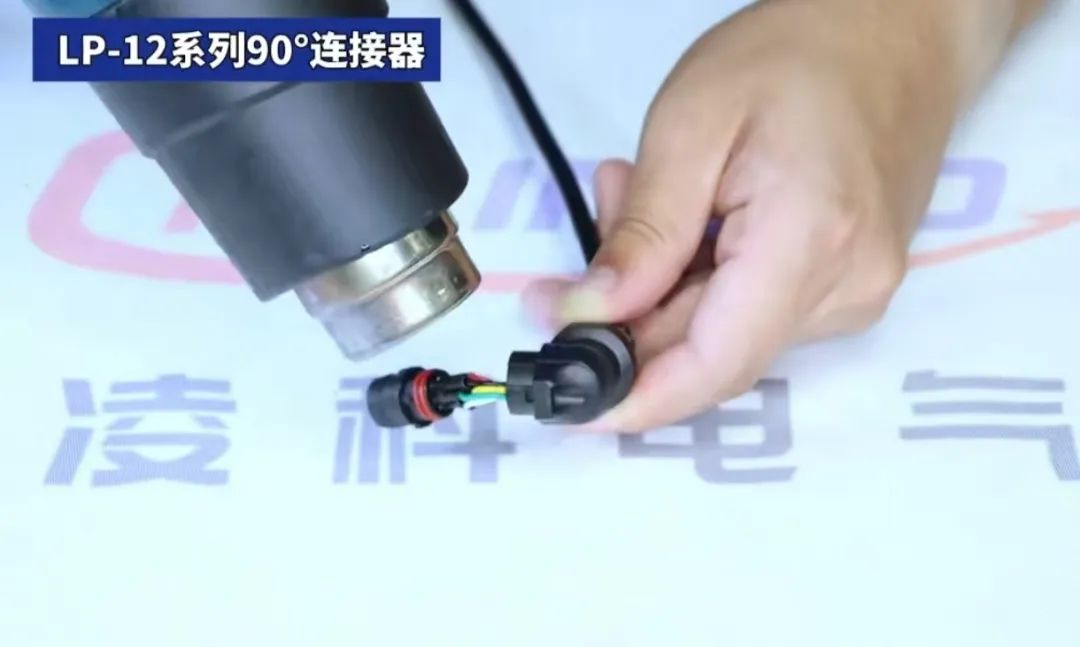

③用熱風機加熱熱縮管，使之貼附在裸露的焊點處起到保護作用。

03

組裝插頭

①將插頭各組件依序再預裝好。

②使用螺絲刀將自攻螺絲裝好緊固。

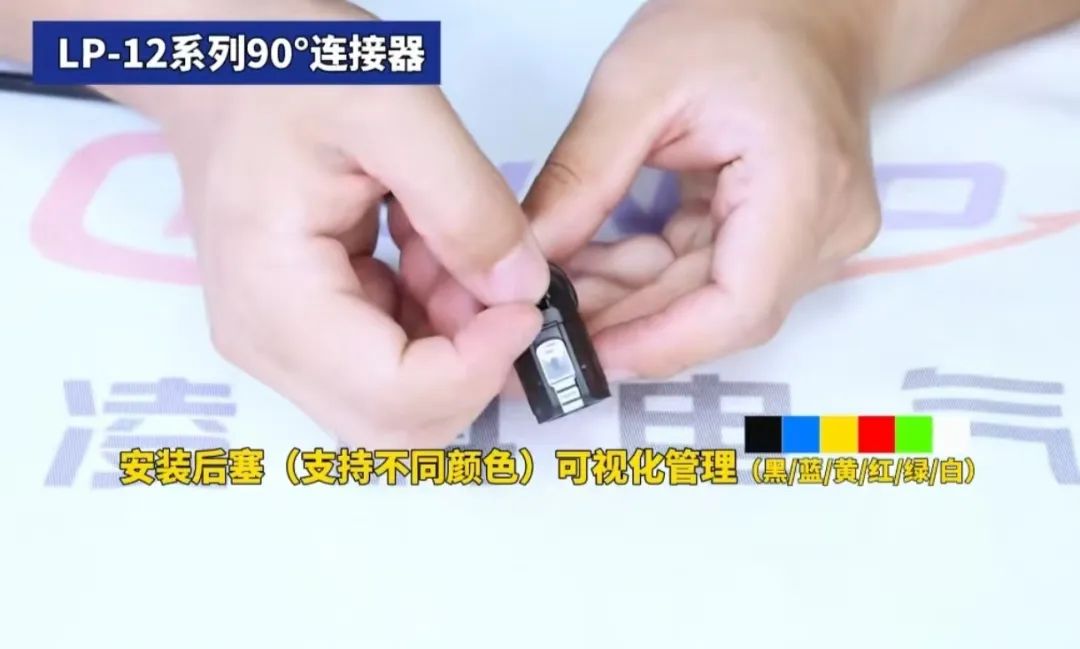

③將后塞扣入自攻螺絲安裝孔位，裝配好。
④采用扳手輔助工具完成螺帽緊固。

04

插座安裝

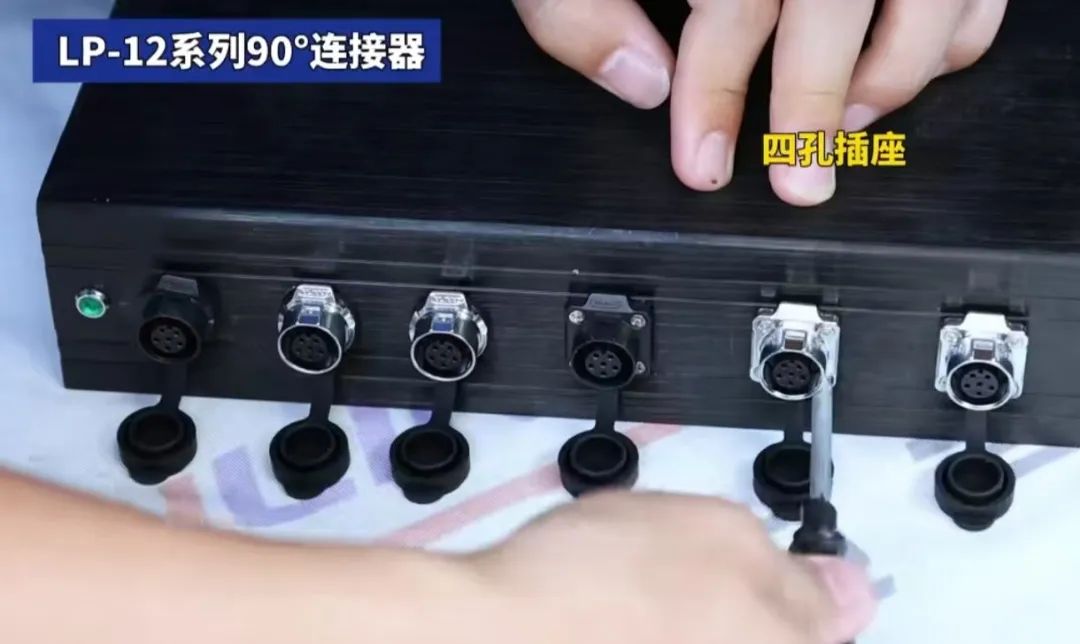

使用螺絲刀將插座固裝在設備面板上。

05

互連對裝

將插頭按照正確的方向插入，聽到咔嚓的反饋聲音，連接器的整個安裝過程即告完成。

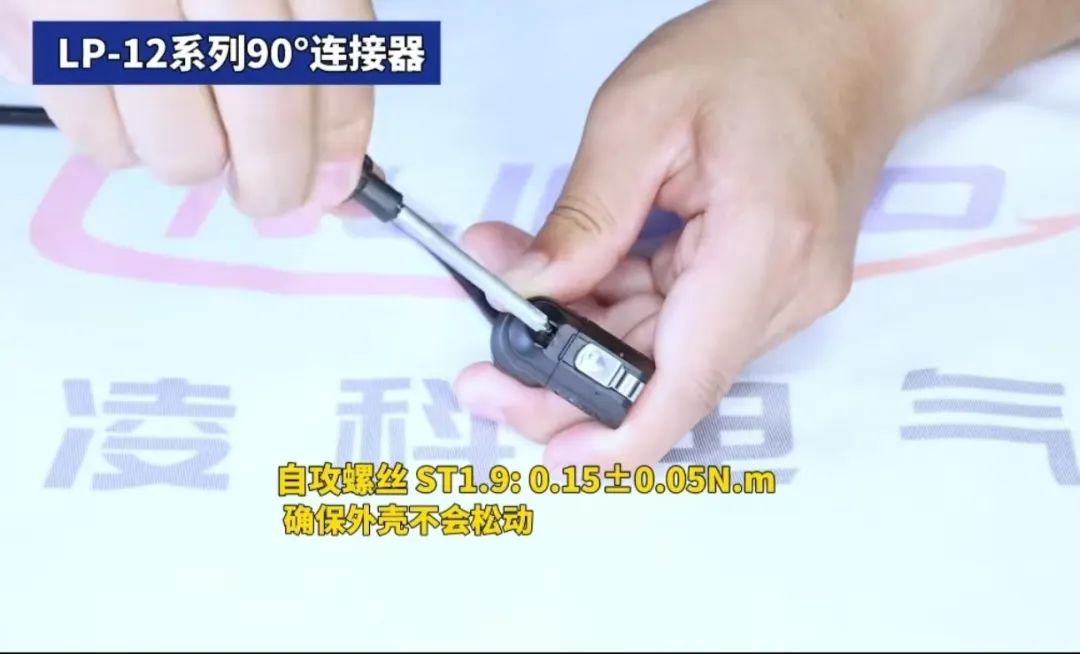

①自攻螺絲擰入時，扭力值：0.15±0.05N·m；

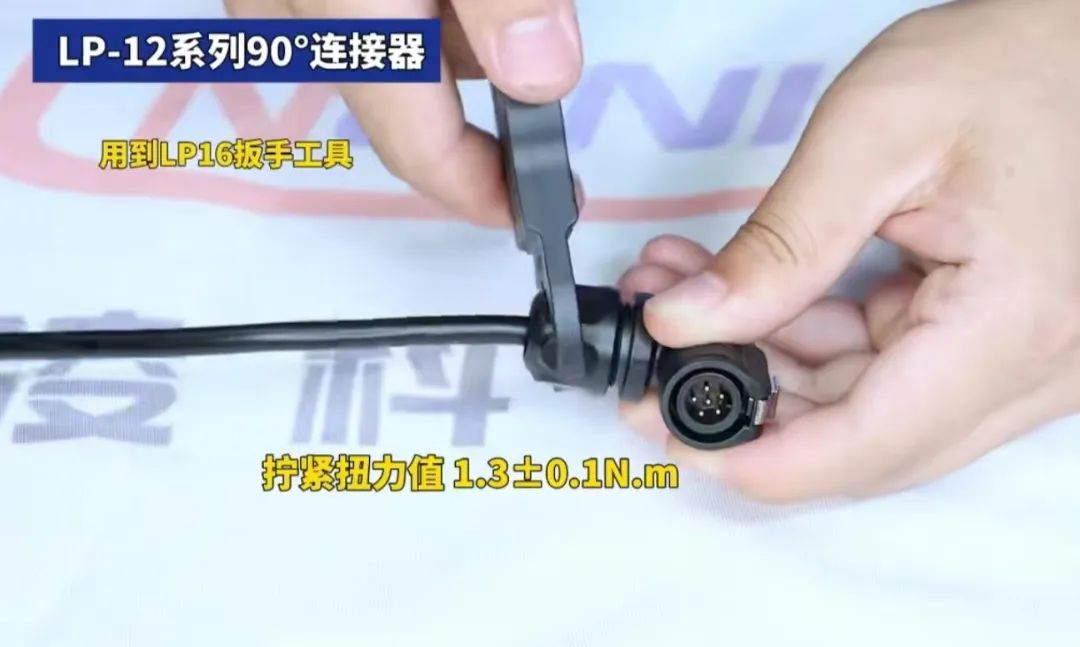

②螺帽擰緊時，扭力值：1.3±0.1N·m；

③安裝板厚Max：塑膠款1.5mm；金屬款2.5mm；

④單孔插座擰緊扭力：0.8±0.1N·m（塑膠款/金屬款）；

⑤焊線剝芯過程中勿破壞導體；

⑥嚴格遵循焊接規范，焊接溫度建議是380±40℃；

⑦操作時長每個點位不超過3秒，避免損傷塑膠絕緣體。

以上就是LP-12系列90°連接器的安裝流程。如果您也需要這款小空間布線的緊湊連接器，請記得聯系我們！
