TPS62150A-Q1 器件是一款易于使用的同步降壓 DC-DC 轉換器，針對高功率密度應用進行了優化。典型值為 2.5 MHz 的高開關頻率允許使用小型電感器，并通過使用 DCS-Control? 拓撲提供快速瞬態響應以及高輸出電壓精度。

該器件具有 3 至 17 V 的寬工作輸入電壓范圍，非常適合由中間總線電源軌供電的系統。該器件在 0.9 V 至 6 V 的輸出電壓下支持高達 1A 的連續輸出電流（具有 100% 占空比模式）。
*附件：tps62152a-q1.pdf

輸出電壓啟動斜坡由軟啟動引腳控制，該引腳允許作為獨立電源或以跟蹤配置運行。通過配置 enable 和 open-drain power-good 引腳，也可以實現電源排序。

在省電模式下，該器件的 V 靜態電流約為 17 μA 在 .如果負載較小，則自動無縫進入省電模式，可在整個負載范圍內保持高效率。在關斷模式下，器件關斷，關斷電流消耗小于 2 μA。該器件采用 3 × 3 mm （RGT） 的 16 引腳 VQFN 封裝。

特性

• DCS-Control? 拓撲
• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級：–40°C 至 125°C 工作結溫范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 輸入電壓范圍：3 V 至 17 V
• 0.9 V 至 6 V 的可調輸出電壓
• 引腳可選輸出電壓（標稱值，+5%）
• 可編程軟啟動和跟蹤
• 無縫省電模式轉換
• 靜態電流為 17 μA（典型值）
• 可選工作頻率
• 電源良好輸出
• 100% 占空比模式
• 短路保護
• 過溫保護
• 與 TPS62130A-Q1 引腳對引腳兼容
• 采用 3mm × 3mm VQFN-16 封裝

參數

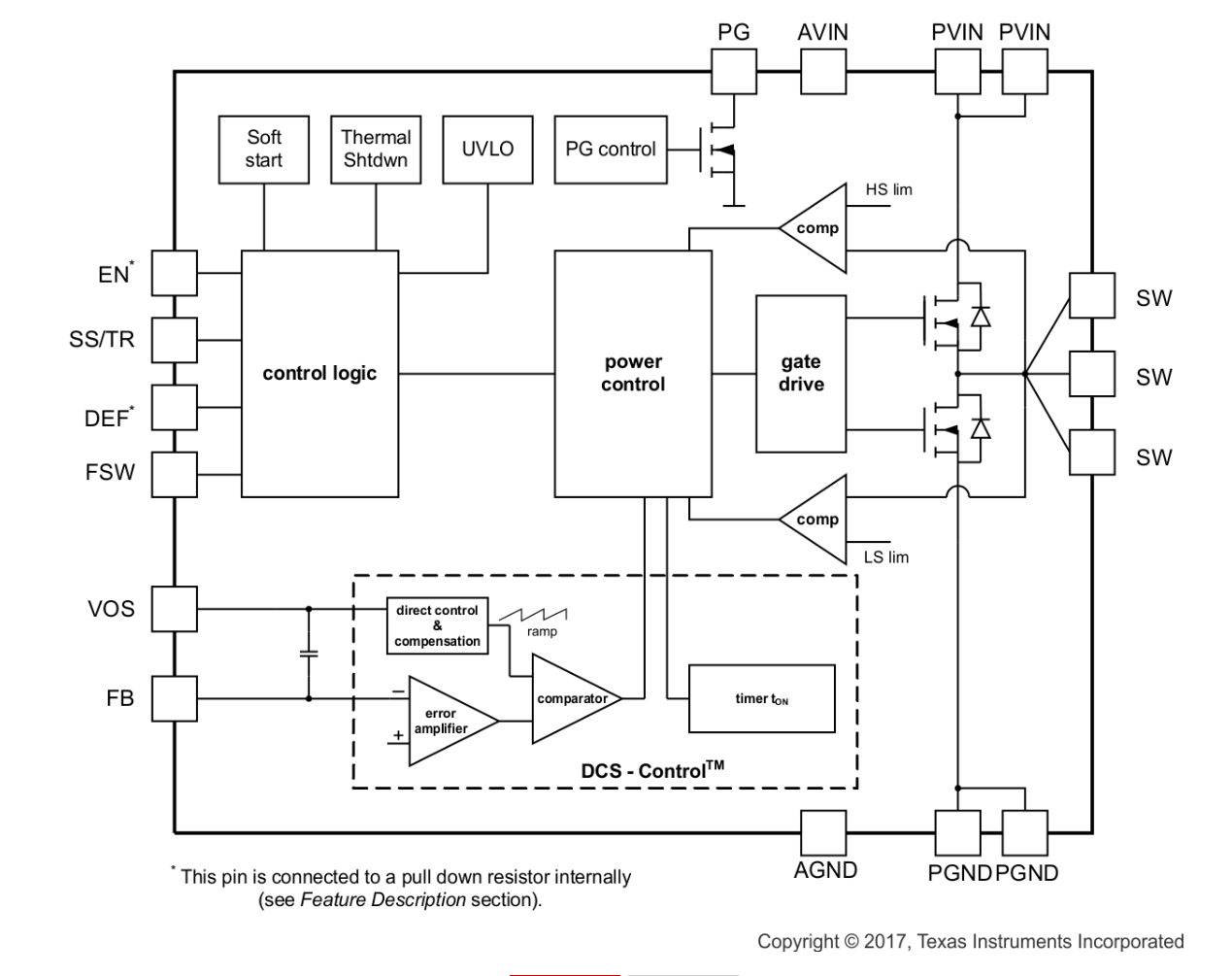

方框圖

1. 概述

TPS62152A-Q1是一款適用于汽車應用的3V至17V輸入電壓范圍、1A同步降壓DC-DC轉換器。該轉換器采用DCS-Control?拓撲結構，具有高效率、低靜態電流和功能安全等特點，適用于ADAS攝像頭、汽車照明和娛樂系統等應用。

2. 主要特性

• ?輸入電壓范圍?：3V至17V。
• ?輸出電壓?：可調，范圍從0.9V至6V；固定輸出電壓為3.3V（TPS62152A-Q1）。
• ?輸出電流?：連續輸出電流高達1A。
• ?高效率?：采用DCS-Control?拓撲，提供高效率。
• ?低靜態電流?：典型值為17μA。
• ?功能安全?：提供文檔支持功能安全系統設計。
• ?封裝?：3mm×3mm VQFN-16封裝。

3. 功能描述

• ? DCS-Control? ?：結合滯環、電壓和電流模式控制的優點，實現無縫的省電模式過渡。
• ?軟啟動/跟蹤?：通過SS/TR引腳控制輸出電壓的啟動斜坡，并支持電壓跟蹤功能。
• ?使能/關斷?：EN引腳控制轉換器的使能和關斷，關斷電流小于2μA。
• ?電源良好輸出?：PG引腳指示輸出電壓是否達到穩定狀態。
• ?熱關斷和過溫保護?：內置熱關斷和過溫保護功能，防止器件過熱損壞。

4. 應用場景

• ?ADAS攝像頭?：提供高效、穩定的電源供應。
• ?汽車照明系統?：如LED大燈、日間行車燈等。
• ?娛樂系統?：如車載音響、導航系統等。
• ?安全系統?：如車輛訪問控制和報警系統。

5. 設計指南

• ?輸出電壓編程?：通過電阻分壓器連接到FB引腳來設置輸出電壓。
• ?外部組件選擇?：提供詳細的電感、電容和電阻選擇指南，以確保穩定性和效率。
• ?PCB布局?：推薦布局和布線指南，以減少電磁干擾和提高熱性能。

6. 文檔和支持

• ?數據手冊?：包含詳細的電氣特性、應用信息和設計指南。
• ?WEBENCH? Power Designer?：在線工具，用于定制電源設計。
• ?技術支持?：TI E2E?在線社區提供技術支持和設計幫助。

7. 封裝和訂單信息

• ?封裝類型?：VQFN-16封裝，尺寸為3mm×3mm。
• ?訂單信息?：提供部件號、封裝類型和引腳配置等詳細信息，方便訂購。

TPS62152A-Q1以其寬輸入電壓范圍、高效率、低靜態電流和功能安全等特點，成為汽車應用中的理想電源管理解決方案。
