TPS6281x-Q1 是引腳對引腳 1A、2A、3A 和 4A 同步降壓直流/直流轉換器系列。所有設備均提供高效率和易用性。TPS6281x-Q1 系列基于峰值電流模式控制拓撲。TPS6281x-Q1 專為信息娛樂和高級駕駛員輔助系統等汽車應用而設計。低電阻開關在高環境溫度下允許高達 4A 的連續輸出電流。開關頻率可在 1.8 MHz 至 4 MHz 范圍內進行外部調節，也可以與相同頻率范圍內的外部時鐘同步。在 PWM/PFM 模式下，TPS6281x-Q1 會在輕負載時自動進入省電模式，從而在整個負載范圍內保持高效率。TPS6281x-Q1 在 PWM 模式下提供 1% 的輸出電壓精度，這有助于設計具有高輸出電壓精度的電源。SS/TR 引腳允許設置啟動時間或形成對外部源輸出電壓的跟蹤。此功能允許對不同的電源軌進行外部排序，并限制啟動期間的浪涌電流。
*附件：tps62811-q1.pdf

TPS6281x-Q1 采用具有可潤濕側面的 3mm × 2mm VQFN 封裝。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：–40°C 至 +125°C T一個
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 輸入電壓范圍：2.75 V 至 6 V
• 1 A、2 A、3 A 和 4 A 系列
• 靜態電流 15μA（典型值）
• 輸出電壓范圍為 0.6 V 至 5.5 V
• 輸出電壓精度 ±1%（PWM作）
• 可調軟啟動
• 強制 PWM 或 PWM 和 PFM作
• 1.8 MHz 至 4 MHz 的可調開關頻率
• 精確的 ENABLE 輸入允許
  • 用戶定義的欠壓鎖定
  • 精確排序
• 100% 占空比模式
• 有源輸出放電
• 擴頻時鐘 - 可選
• 帶窗口比較器的電源正常輸出
• 帶可潤濕側面的封裝

參數

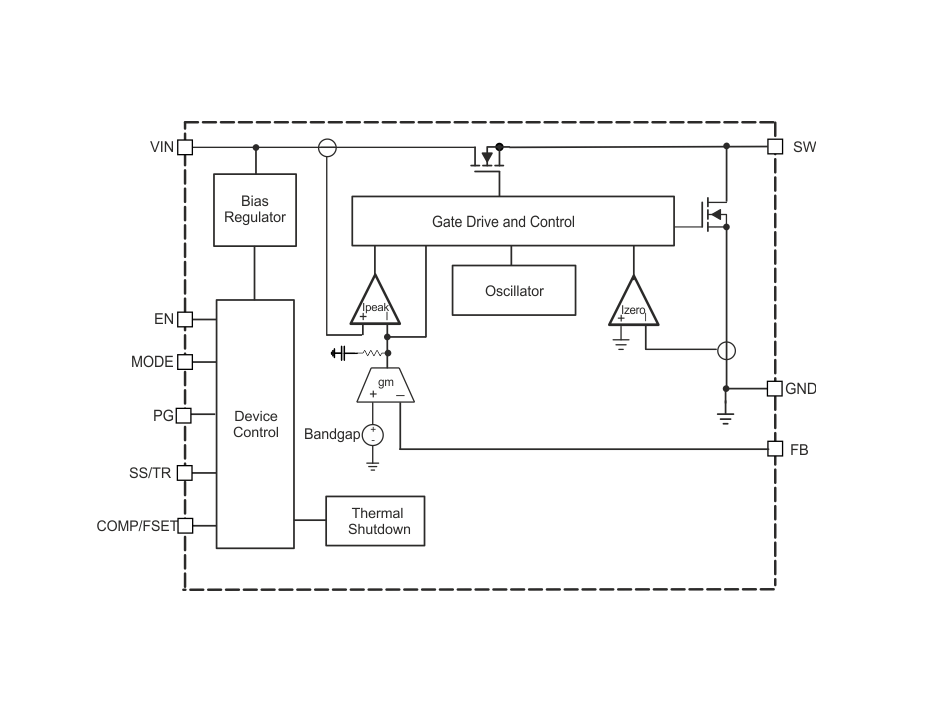

方框圖

概述

TPS62811-Q1是一款AEC-Q100認證的汽車級1A同步降壓DC/DC轉換器，適用于各種汽車應用，如信息娛樂系統、高級駕駛輔助系統等。該轉換器提供高效率和易用性，支持可調輸出電壓和頻率，并具有多種保護功能。

主要特性

• ?AEC-Q100認證?：符合汽車級標準，適用于-40°C至+125°C的工作溫度范圍。
• ?輸入電壓范圍?：2.75V至6V，適合汽車電池供電系統。
• ?輸出電流?：連續輸出電流高達1A。
• ?輸出電壓范圍?：0.6V至5.5V，可調，輸出電壓精度±1%（PWM操作模式）。
• ?可調開關頻率?：1.8MHz至4MHz，可同步至外部時鐘。
• ?多種保護功能?：包括過流保護、短路保護、熱關斷和欠壓鎖定等。
• ?功能安全能力?：提供文檔支持功能安全系統設計。

功能描述

• ?峰值電流模式控制?：采用峰值電流模式控制，確保穩定的輸出電壓。
• ?精確使能輸入?：允許用戶定義的欠壓鎖定和精確的時序控制。
• ?軟啟動功能?：通過SS/TR引腳設置啟動時間或跟蹤外部電壓源。
• ?100%占空比模式?：在輸入電壓接近輸出電壓時，提供最大的輸出電壓能力。
• ?強制PWM或PWM/PFM操作?：根據負載條件自動選擇操作模式，以提高效率。

應用場景

• ?汽車信息娛樂系統?：如導航、音頻系統等。
• ?高級駕駛輔助系統?：如雷達、攝像頭電源等。
• ?車載電子控制單元?：需要高效、穩定電源的各種ECU。

設計指南

• ?輸出電壓編程?：通過外部反饋電阻分壓器設置輸出電壓。
• ?組件選擇?：提供詳細的電感、輸出電容等組件選擇指南。
• ?布局建議?：給出PCB布局建議，以優化性能和減少電磁干擾。
• ?熱設計?：討論熱管理策略，確保轉換器在高溫環境下的可靠運行。

文檔和支持

• ?WEBENCH? Power Designer?：提供定制電源設計工具。
• ?應用報告和用戶指南?：包含詳細的應用報告、用戶指南和參考設計。
• ?社區資源?：TI E2E?在線社區提供快速的設計幫助和驗證答案。

封裝和訂單信息

• ?封裝類型?：3mm x 2mm VQFN封裝，帶濕側翼。
• ?訂單信息?：提供了詳細的訂單信息，包括部件號、封裝類型、引腳數等。

TPS62811-Q1以其高可靠性、靈活的操作模式和強大的保護功能，成為汽車應用中高效電源解決方案的理想選擇。
