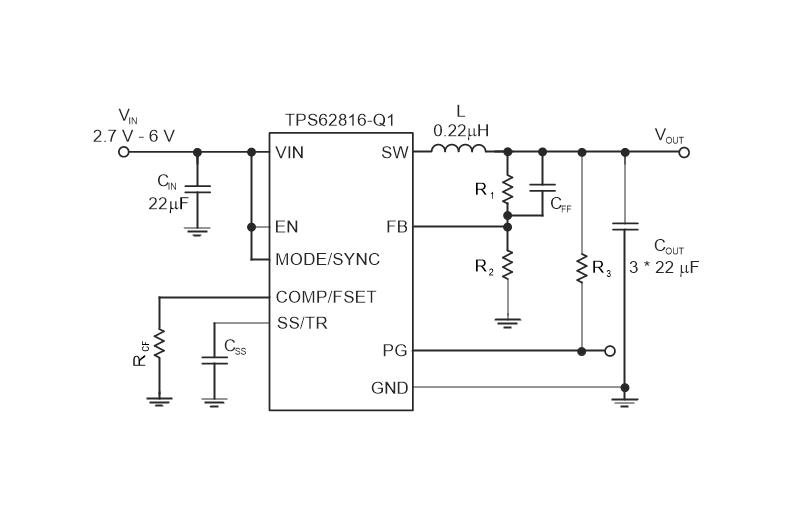

TPS62816-Q1 是一款引腳對引腳、高效率、易于使用的同步降壓 DC/DC 轉換器。它基于峰值電流模式控制拓撲。它專為信息娛樂和高級駕駛輔助系統等汽車應用而設計。低電阻開關允許高達 6A 的連續輸出電流。開關頻率可在 1.8 MHz 至 4 MHz 范圍內進行外部調節，也可以與相同頻率范圍內的外部時鐘同步。在 PWM/PFM 模式下，TPS62816-Q1 在輕負載時自動進入省電模式，以在整個負載范圍內保持高效率。TPS62816-Q1 在 PWM 模式下提供 1% 的輸出電壓精度，這有助于設計具有高輸出電壓精度的電源。SS/TR 引腳允許設置啟動時間或跟蹤輸出電壓到外部源。這允許對不同的電源軌進行外部排序，并限制啟動期間的浪涌電流。

TPS62816-Q1 提供可調版本，采用 3 mm × 2 mm VQFN 封裝，側面具有可濕性。
*附件：tps62816-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：–40°C 至 +125°C T一個
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 輸入電壓范圍：2.7 V 至 6 V
• 靜態電流：26 μA（典型值）
• 輸出電壓范圍為 0.6 V 至 5.5 V
• 輸出電壓精度 ±1%（PWM作）
• 可調軟啟動
• 強制 PWM 或 PWM/PFM作
• 1.8 MHz 至 4 MHz 的可調開關頻率
• 精確的 ENABLE 輸入允許
  • 用戶定義的欠壓鎖定
  • 精確排序
• 100% 占空比模式
• 有源輸出放電
• 擴頻時鐘 — 可選
• 帶窗口比較器的電源正常輸出
• 帶可潤濕側面的封裝
• T J = –40°C 至 150°C

參數

方框圖

概述

TPS62816-Q1是一款專為汽車應用設計的6A同步降壓（Buck）DC/DC轉換器，采用3mm x 2mm的VQFN封裝，具備濕側引腳。該轉換器基于峰值電流模式控制，適用于汽車信息娛樂系統和高級駕駛輔助系統（ADAS）等應用。

主要特性

• ?AEC-Q100認證?：符合汽車電子委員會標準，適用于汽車級應用。
• ?寬輸入電壓范圍?：支持2.7V至6V的輸入電壓。
• ?高輸出電流?：提供高達6A的連續輸出電流。
• ?高精度輸出電壓?：在PWM模式下，輸出電壓精度可達±1%。
• ?可調開關頻率?：開關頻率可在1.8MHz至4MHz范圍內外部調整，或同步至外部時鐘。
• ?多種保護功能?：包括過流保護、短路保護、熱關斷和欠壓鎖定（UVLO）。
• ?擴展溫度范圍?：支持-40°C至+150°C的結溫范圍。

應用領域

• ADAS傳感器融合
• 環繞視圖ECU
• 數字駕駛艙
• 外部放大器

功能特點

• ?高效能?：采用低阻開關和自動進入電源節省模式（PSM），提高整體效率。
• ?精確使能輸入?：允許用戶定義的欠壓鎖定，實現精確的電源排序。
• ?軟啟動功能?：可通過外部電容設置啟動時間，限制啟動時的浪涌電流。
• ?電源良好輸出?：具有帶窗口比較器的電源良好輸出，指示輸出電壓是否達到目標值。
• ?輸出放電功能?：在設備禁用或熱關斷時，自動放電輸出電容，確保安全。

電氣特性

• ?輸入電壓范圍?：2.7V至6V。
• ?輸出電壓范圍?：0.6V至5.5V可調。
• ?開關頻率?：1.8MHz至4MHz可調或同步至外部時鐘。
• ?熱關斷溫度?：結溫超過170°C時自動關斷。
• ?低靜態電流?：典型值為26μA，有助于在輕載時提高效率。

外部組件選擇

• ?電感?：推薦使用0.22μH至0.25μH的電感，具體值取決于輸出電流和開關頻率。
• ?輸出電容?：推薦使用低ESR的陶瓷電容，容量根據補償設置和輸出電壓確定。
• ?輸入電容?：至少需要一個22μF的陶瓷電容，用于旁路和穩定輸入電壓。
• ?軟啟動電容?：連接至SS/TR引腳，用于設置啟動時間。

PCB布局指南

• ?最小化電流環路?：將輸入電容、電感和輸出電容盡量靠近TPS62816-Q1，以減小寄生電感和電阻。
• ?敏感節點連接?：將反饋電阻分壓器和SS/TR引腳附近的電容直接連接到TPS62816-Q1的相關引腳，以減少噪聲耦合。
• ?散熱設計?：利用PCB布局和熱連接設計來優化散熱性能，確保轉換器在高溫環境下的穩定運行。

總結

TPS62816-Q1是一款專為汽車應用設計的高性能同步降壓DC/DC轉換器，具備高輸出電流、高精度輸出電壓和多種保護功能。其AEC-Q100認證、擴展溫度范圍和濕側引腳封裝使其適用于各種汽車級應用。通過合理的外部組件選擇和PCB布局設計，可以實現高效、可靠和易于使用的電源系統。
