不管是車載高頻逆變器還是太陽能離網工頻逆變器存在有推挽拓撲、全橋拓撲電路，而在電路開發的過程中工程師是需要結合不同的電路特性來選型的。因此對于推挽拓撲、全橋拓撲電路怎么選型這一問題常常讓工程師困擾。

如果要考慮選擇能代換NCE82H140、IRFB3607PBF、FTP11N08A、STP75N75這四款型號參數的國產MOS管就更難。而今天飛虹半導體就針對推挽拓撲、全橋拓撲電路給出一款國產新品MOS管的解決方案。

它就是FHP140N08V型號MOS管。

這一款型號可推薦用于24V供電的DC-AC車載高頻逆變器中的DC-DC推挽拓撲結構電路。主要可代換IRFB3607PBF、FTP11N08A、STP75N75這三款型號。

而針對48V供電的太陽能離網工頻逆變器中的DC-DC全橋拓撲結構電路則是可以代換NCE82H140來應用。

為何推薦它呢？讓我們來看看FHP140N08V這款國產MOS管的參數、特點吧！它采用先進的溝槽技術，結合更優的工藝條件、精細優化器件結構，使產品擁有極低的導通電阻并優化了開關特性和可靠性。

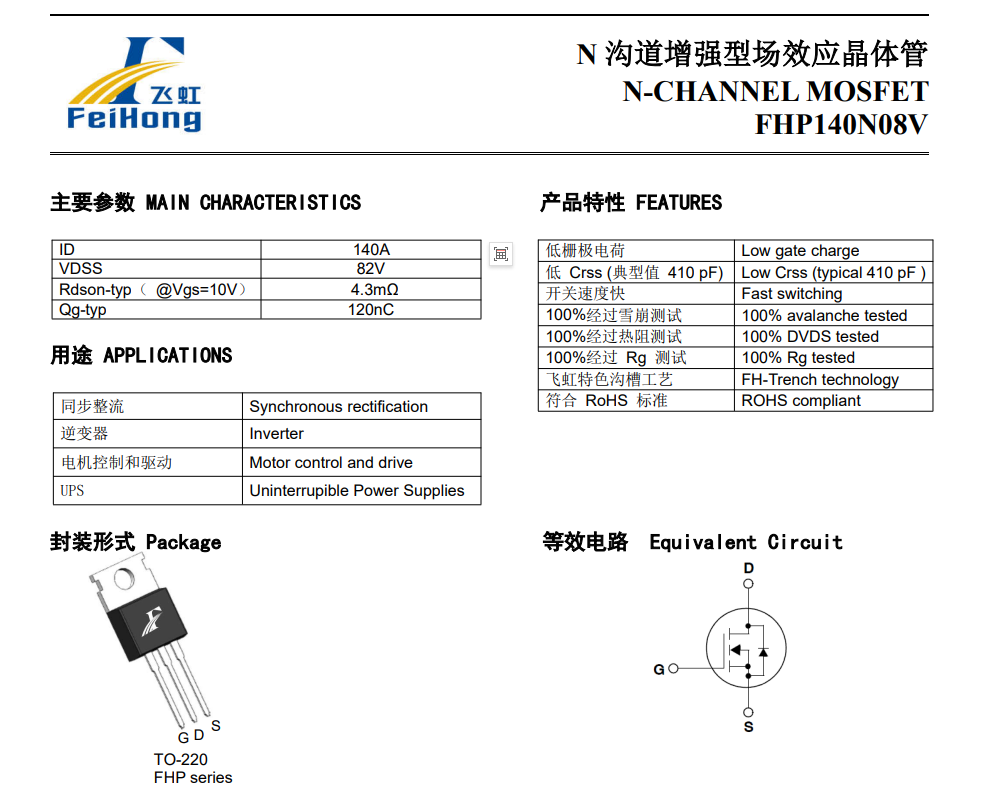

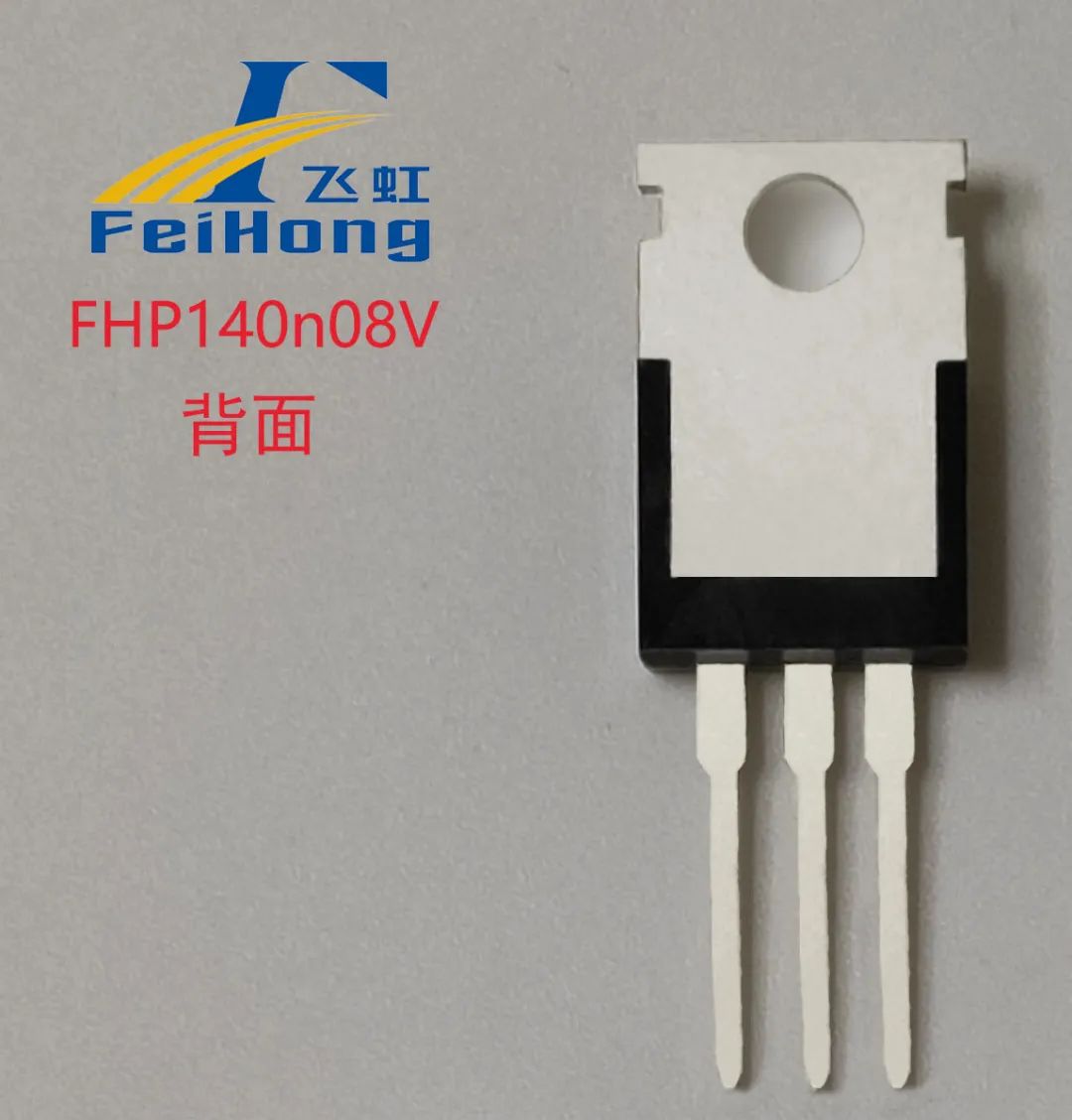

FHP140N08V作為N溝道增強型場效應晶體管，可提供TO-220封裝外形。除了能專用于推挽拓撲、全橋拓撲電路外，還可適用于UPS、逆變器、電機驅動控制和各類高頻硬開關。產品符合JEDEC標準，在環保上符合RoHS和REACH標準、無鹵要求。

下述將圍繞FHP140N08V場效應管的產品特點、友商參數對比、推薦應用范圍、部分典型特性曲線來介紹：

一、產品特點

1、100% Rg測試。

2、100% UIS測試。

3、100% DVDS熱阻測試。

4、優秀的FOM(RDS(on)*Qg)。

5、能提供VTH細化分檔服務，產品一致性高。

6、采用特色的trench工藝，結合優秀的封裝BOM材料，使產品擁有更高的可靠性、抗沖擊性能強、雪崩耐量高。

二、友商參數對比

FHP140N08V場效應管與NCE82H140、IRFB3607PBF、FTP11N08A、STP75N75四款競品相比，其擁有更低的導通內阻，通態損耗低，開關特性更強。值得作為國產半導體供應鏈的新產品使用。

三、推薦應用范圍

（1）同步整流

（2）UPS不間斷電源

（3）24V供電的DC-AC車載高頻逆變器中的DC-DC推挽拓撲結構電路

（4）48V供電的太陽能離網工頻逆變器中的DC-DC全橋拓撲結構電路

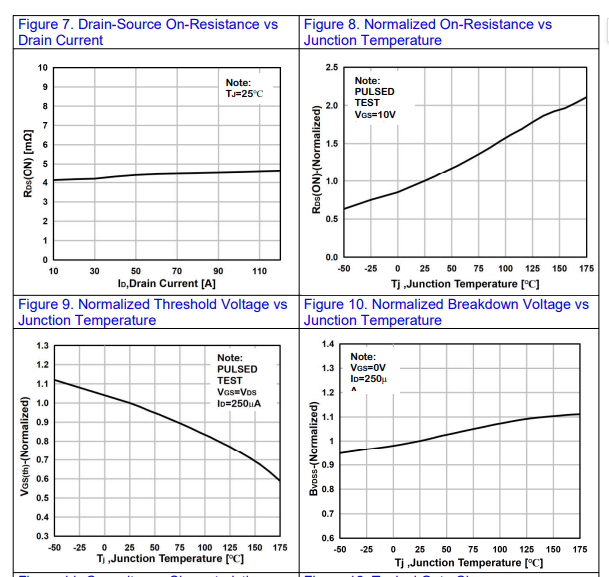

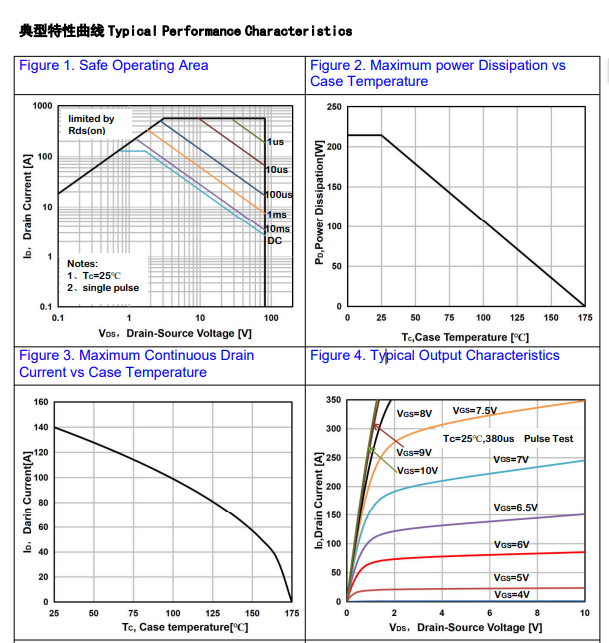

四、部分典型特性曲線

半導體領域在不斷更新迭代，我們可以做好的事情就是不斷強化自身供應鏈的穩定性。讓中國產品更具備競爭力，對于推挽拓撲、全橋拓撲電路不知道如何選擇的問題。建議工程師們可以看看飛虹半導體的這一款FHP140N08V型號參數。

試樣才能驗證是否如文章所說的數據效果，國產MOS管給您驚喜。

飛虹半導體致力于大功率分立器件、集成電路、功率器件的研發、生產及銷售，給廠家提供可持續穩定供貨。至今已經有35年半導體行業經驗以及20年研發、制造經驗。除可提供免費試樣外，更可根據客戶需求進行量身定制MOS管產品。
