在全球能源綠色低碳轉型與“雙碳”目標推動下，儲能產業正迎來迅猛的爆發式增長。據預測數據顯示，到 2030 年全球儲能裝機容量將攀升至 411GW/1194GWh。中國作為全球新能源領域的重要力量，正積極構建 “源網荷儲” 一體化的新型電力系統。在此背景下，儲能園區作為電力系統靈活調節的關鍵，其安全高效運營成為行業發展的核心要素。

在傳統儲能園區運維模式中，眾多設備運行數據分散混亂，無法協同分析，導致異常情況的響應時間滯后，無法及時應對突發狀況。應用圖撲低代碼數字孿生平臺搭建的智慧儲能園區可視化管控平臺，對園區內設備的實時運行信息、日常管理信息進行集中智能管控，確保其科學、高效、安全運行。

圖撲軟件應用自研 HT for Web 2D/3D 協同設計工具，構建與物理世界高度一致的數字模型，實現對儲能設備、電力傳輸線路、環境監測指標等全要素的可視化呈現，以及對項目規劃、建設、運營全周期實施智能高效管控，為儲能園區的數字化轉型升級提供強大動力支持。

園區全景展示

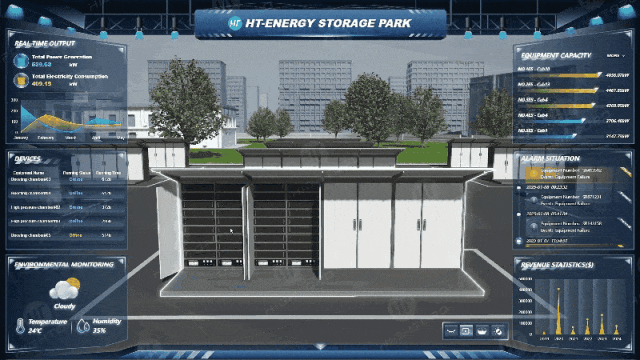

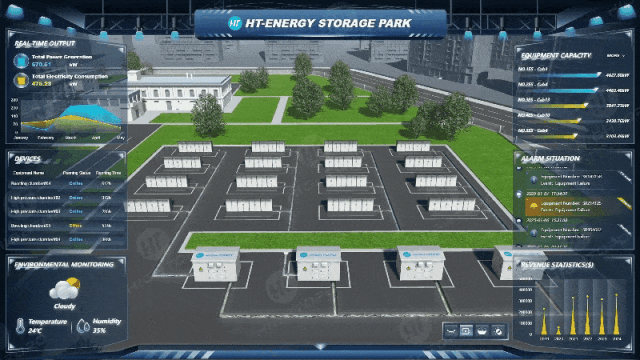

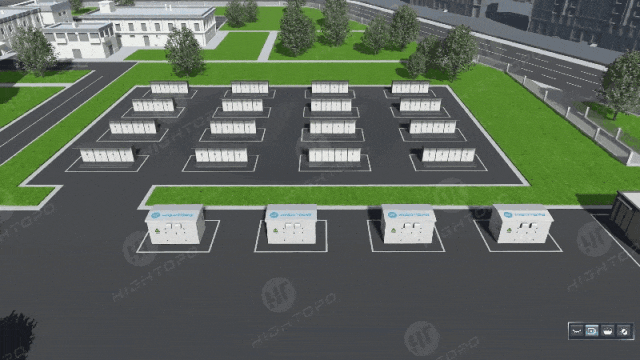

圖撲 HT 低代碼數字孿生平臺以“數據驅動、三維可視、智能決策”為核心設計理念，深度融合物聯網（IoT）、大數據、三維建模技術，覆蓋從設備層到管理層的一體化需求。平臺提供第一人稱與鳥瞰視角自由切換功能，并支持關鍵點位的快速定位，使用戶能夠輕松實現 “一屏縱覽園區全貌”。

三維全景建模

HT 強大的 3D 渲染引擎對儲能柜、升壓倉、匯流柜等園區核心設備展開 1：1 高精度數字化構建，場景內能清晰查看設備的材質、結構等外觀特征。支持對電氣參數進行多層級可視化呈現，方便運維人員深入了解設備內部運行狀態。

平臺內置智能晝夜光影切換系統，可模擬不同時段光照條件對設備溫度的影響，為分析電池充放電效率提供直觀且關鍵的參考依據。

設備狀態監測

通過圖撲 HT 3D 高仿真模型，構建各設備的數字孿生體。用戶點擊任意儲能柜模型，即可彈出 2D 面板，詳細展示其內部電池的各項參數、充放電狀態、歷史運行數據曲線等數據。平臺可結合預先設定的預警閾值，結合數據分析算法對數據進行深度挖掘，從而為儲能園區的優化運行提供決策依據。

儲能柜

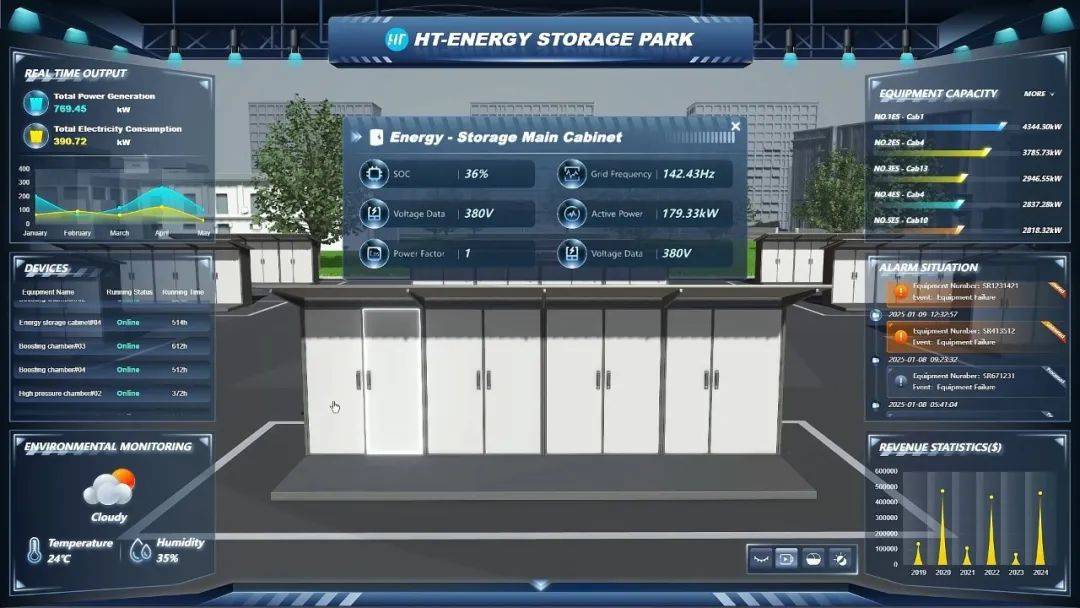

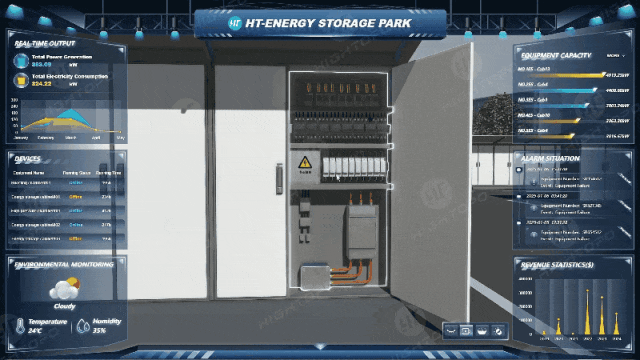

點擊相應柜門，可依次彈出對應的數據面板：

BMS（電池管理系統）：顯示單體電壓、溫度、荷電狀態(SOC)、健康狀態(SOH)以及內阻等電池相關參數。

PCS（儲能變流器）：展示在確保電池包與外部電路之間實現高效穩定電能轉換過程中的相關運行數據。

EMS（能量管理系統）：呈現系統的運行狀態、實時功率、實時能量等信息。

當電池包內溫差超 5℃，BMS 會迅速將異常信息傳輸至 EMS，HT 可視化界面會通過醒目提示，配合分級告警（聲光、短信、彈窗），提醒運維人員及時處理。

匯流柜

匯流柜設備中，支路電流、母線電壓、絕緣電阻等參數至關重要，能直觀反映設備實時運行狀態，是保障電力傳輸系統穩定的關鍵指標。當電流不平衡度超 10%，HT 平臺會自動啟動智能診斷，全方位掃描精準定位問題，避免故障蔓延。

升壓倉

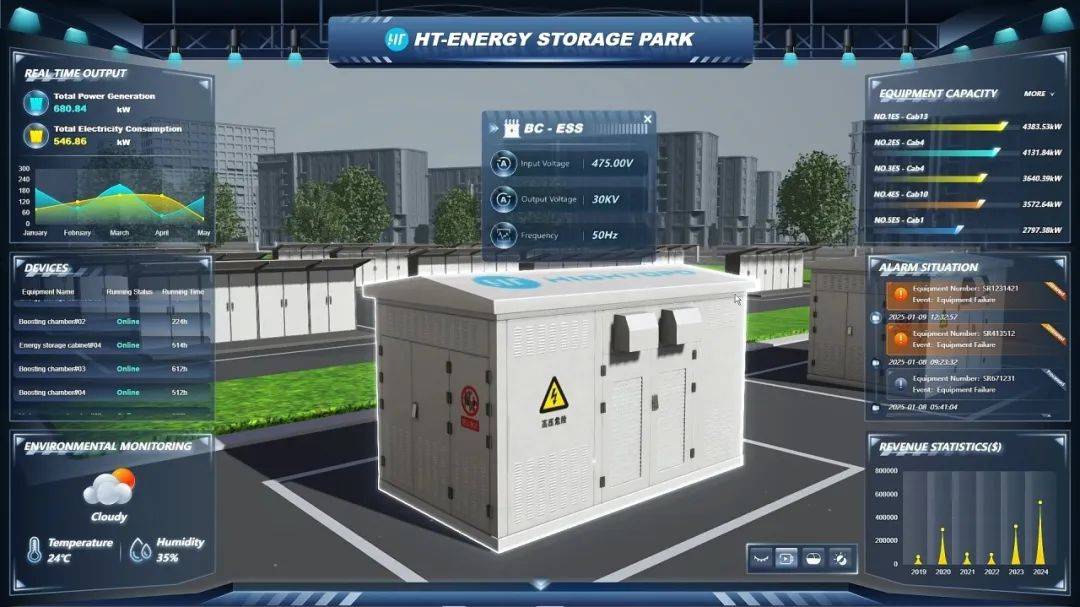

平臺對升壓倉設備的繞組溫度、輸入/輸出電壓、頻率等關鍵參數進行嚴密監測。可預設過載保護機制，當變壓器負載率攀升時自動觸發，保障數字孿生升壓倉中變壓器設備穩定可靠運行，維持電力傳輸網絡安全高效。

高壓倉

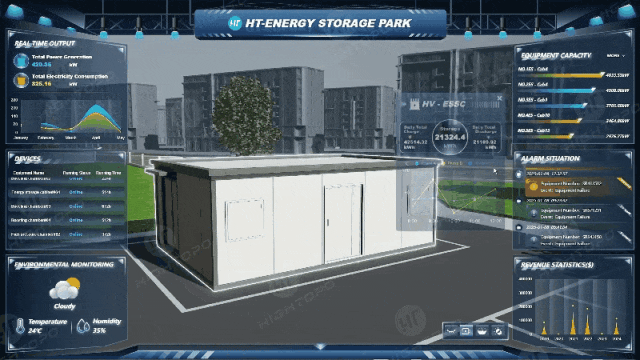

HT 高壓儲能轉換艙數字孿生模型，實時映射儲能總量、充放電量、三相溫度等關鍵數據。運維人員遠程即可掌握設備狀態，當參數異常時，系統會快速模擬故障趨勢、智能分析問題，為運維決策提供精準依據，助力提前部署維護。

圖撲 HT 低代碼數字孿生平臺依托強大的三維全景建模、精準的設備狀態監測等功能，高度適配工業自動化領域?qū)υO(shè)備可視化管理、高效運維決策的嚴苛需求。助力企業清晰洞察生產環節，提前預判潛在問題，降低運營成本和風險。

動態電能流仿真

HT 3D 場景內有效捕捉電力系統在不同工況、故障狀態或負荷變化下。通過 HT 強大得 3D 渲染引擎，細致模擬電能流的時空分布和變化特性，為電力系統的規劃、運行和控制提供關鍵的決策依據。

匯流柜電能匯集

HT 平臺以粒子流形式，動態模擬光伏/風電等新能源電力經匯流柜聚合、升壓倉調壓、儲能柜存儲的全過程，直觀呈現“源-網-荷-儲”協同邏輯。幫助用戶深入理解能量在系統中的流動路徑和轉換機制。

故障傳播推演

當某電池模組發生熱失控時，系統會自動生成熱擴散模擬路徑，預判相鄰設備受影響的程度，為應急隔離決策提供科學依據。

能效優化沙盒

HT 支持在虛擬環境中靈活調整充放電策略、變壓器負載分配等關鍵參數，借助 AI 算法自動輸出最優經濟運行方案。

交互式控制

設備遠程聯調：通過孿生界面直接下發指令，如遠程啟停儲能柜 PCS 系統、調整升壓倉分接頭檔位；

預案自動執行：當系統檢測到母線電壓越限時，自動觸發儲能柜調頻模式并推送處置日志。

儲能數據看板

發電數據統計

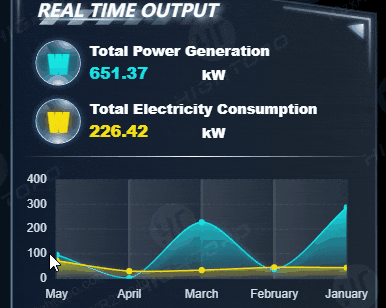

圖撲 HT 憑借自研 WebGL 數據可視化技術，深度集成總發電能力、總用電量歷史數據，生成時間維度的趨勢圖表，讓能源產出與消耗的變化軌跡一目了然。

設備健康度監測

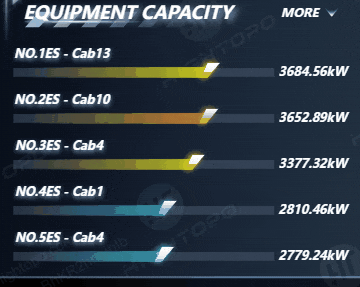

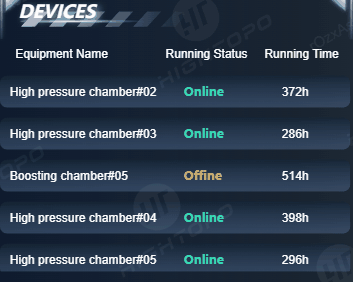

利用圖撲 HT 豐富的圖表組件，為不同設備匹配專屬色彩進度條，直觀展示設備容量大小。運維人員可依據進度條長短，快速對比各設備容量，評估設備狀態，降低數據理解成本。還可以將實時獲取到高壓室、增壓室等設備的名稱、運行狀態及運行時間等信息同步展示，讓運維人員精準掌握設備工況，及時處理離線設備的異常情況，合理安排在線設備的維護與調度工作。

還支持生成電池壽命衰減曲線、變壓器絕緣老化熱力圖等可視化報告，以直觀易懂的圖形界面為運維人員呈現設備潛在的老化與性能衰退趨勢，輔助運維人員科學制定預防維護計劃。

告警信息展示

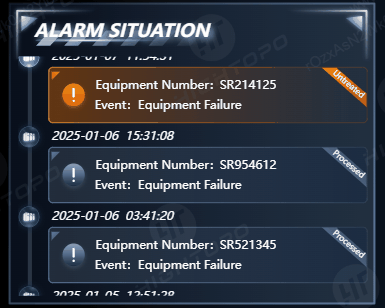

HT 平臺內實時匯集設備故障等異常事件信息，清晰展示發生警報的設備編號以及事件類型。運維人員可依據不同的標識（如已處理和未處理的區分），快速辨別警報處理狀態，定位問題設備，明確故障狀況。

環境參數

環境因素對儲能設備的性能與壽命有著顯著影響。極端溫度可能導致設備運行不穩定，過高濕度則可能引發設備受潮損壞。

圖撲 HT 平臺借助高精度溫度傳感器實時監測環境溫濕度。一旦監測到濕度異常，平臺便會及時啟動除濕設備。同時，運維人員可依據這些監測數據，及時調整設備運行參數或采取防護措施，以確保設備始終處于適宜環境中穩定運行。

收入數據監測

圖撲 HT 圖表依據時間序列整合收入數據，并以柱狀圖形式展示各年份的收入規模，讓管理者直觀地洞悉各階段的收入表現，精準分析收入變化趨勢，有效評估運營策略的實施成效。輔助管理者更加合理的規劃財務、科學制定投資與業務策略，推動園區實現效益最大化與可持續運營。

圖撲軟件自研的 HT for Web 產品包含 2D 編輯器與 UI 庫，擁有豐富的圖表、圖形以及設計元素，能夠?qū)δ軋@區系統的各項管理數據，從相對復雜、抽象的狀態轉化為可視化形式，以更直觀、更易于理解的方式呈現出來。

碳足跡追蹤

HT 平臺憑借其強大的實時統計功能，能夠精準統計園區的充放電量、等效 CO? 減排量等關鍵指標，進而自動生成符合 ISO14064 標準的專業碳資產報告。報告內容詳細，全面涵蓋園區能源消耗、碳排放狀況以及減排成效等信息，為企業參與綠電交易提供有力數據支持，助力企業積極響應國家 “雙碳” 政策，提升自身綠色競爭力。

HT 低代碼數字孿生平臺

HT 數字孿生低代碼平臺是一種采用圖形化、拖拉拽方式，支持通過少量代碼擴展，來實現數字孿生場景搭建和可視化應用開發的數字技術工具平臺。具備數字孿生場景的可視化配置能力，能夠以低成本、低技術門檻進行二次開發，實現各類個性化孿生場景搭建，彌補了傳統低代碼平臺在三維數據可視化應用場景方面的不足。

多源異構數據融合引擎

HT 平臺搭載的多源異構數據融合引擎，具備卓越的兼容性，能夠無縫對接 Modbus、IEC61850、OPC UA 等 20 余種主流工業協議。打破設備信息孤島，實現設備數據的高效匯聚與深度共享。不僅如此，HT 還積極推進國產化適配工作，目前已獲取與鯤鵬、飛騰、兆芯、海光、麒麟等各大國產軟硬件廠商的多項適配認證，為實現真正意義上的科技自主可控筑牢根基。

寫實渲染性能優化

采用基于 WebGL 自主研發的 HT for Web SDK 輕量化架構，在保障高質量寫實渲染效果的同時，實現了出色的性能優化。支持 10 萬級面片模型的流暢加載，即使在最低配置僅為 4G 內存的 PC 上也能穩定運行，有效降低了硬件成本門檻，大幅提高了系統的普及性與適用性，讓更多企業能夠享受到數字孿生技術帶來的便利和優勢。

隨著數字孿生技術與區塊鏈、虛擬電廠（VPP）等創新模式的深度融合，儲能園區將實現華麗蛻變，不再只是電力系統的 “蓄水池”，已然進化成可積極參與跨區域電力調度、需求側響應的智慧節點。圖撲軟件數字孿生平臺預留 API 接口，能夠與電網 EMS、交易平臺進行無縫對接。借助高效的數據交互與精準的協同控制，實現儲能園區與外部系統的深度融合與高效聯動，助力客戶在能源數字化變革的浪潮中搶占先機。
