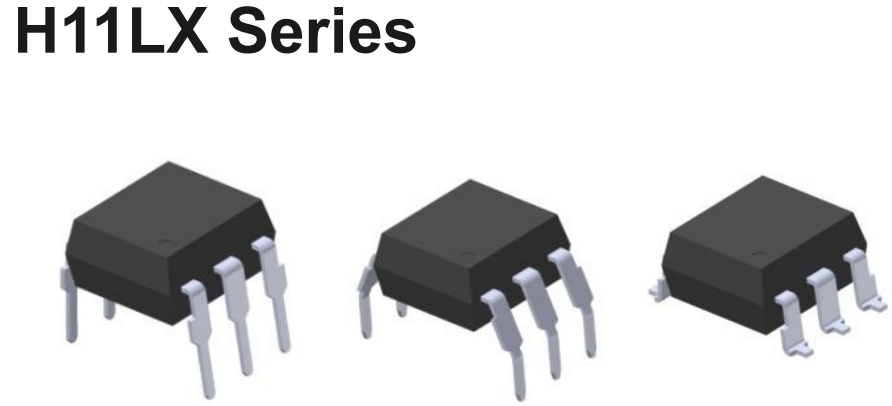

施密特觸發光電耦合器（Schmitt Trigger Optocoupler）是一種結合了光耦隔離與施密特觸發特性的器件，晶臺光電推出的KLH11LX系列（如KLH11L1/L2/L3）正是此類產品的典型代表。密特觸發器，對接收的光信號進行整形和噪聲抑制。施密特觸發器的閾值電壓分為高閾值（V??）和低閾值（V??），可有效消除輸入信號的抖動或噪聲，確保輸出信號干凈、穩定（滯回功能）。產品均通過了UL、CE、VDE等安全認證。

該器件采用6引腳DIP封裝，并有寬引腳排距DIP-M和SMD選項。其關鍵電性能特性，取決于發射端的紅外二極管和接收端的施密特觸發器特性。

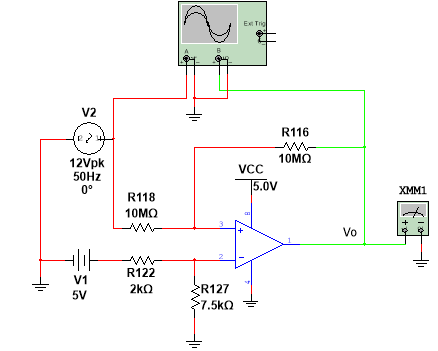

▲典型的施密特觸發器電路

▲滯回特性波形圖

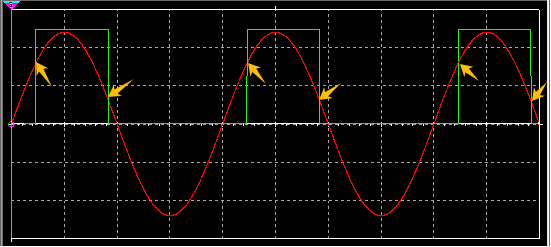

紅色部分正弦波是一個50Hz的輸入信號，振幅12V，接入到施密特觸發器Vin同相端，綠色為觸發器輸出信號；圖中可以清楚地看到，紅色上升沿檢測箭頭所指交叉點，是觸發比較器輸出5V脈沖上升沿觸發點，而正弦波的下降沿觸發輸出轉換成低電平時，明顯低于上升沿的觸發電壓點。由此形成了一個滯回電壓。

上述所涉及的施密特觸發器單元，歷經精細且專業的設計流程，最終打造成為一款隔離型施密特觸發器元件。該元件巧妙融合了高速施密特觸發器與隔離器的雙重功能特性，在信號處理及電氣隔離方面展現出獨特優勢。

KLH11LX作為一種具有正反饋特性的比較器電路，經過光電隔離設計，在電子設備和電路中扮演著至關重要的角色。其用途廣泛，涵蓋了信號處理、波形變換、脈沖整形、脈沖鑒幅、振蕩電路、電源監測、數字邏輯電路等多個領域。

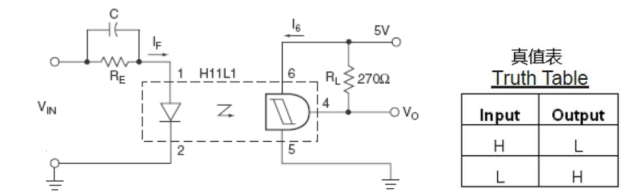

▲反相邏輯接法

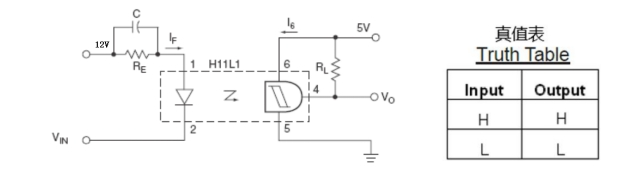

▲同相邏輯接法

普通邏輯觸發器光耦，能夠高效地實現在同一閾值的信號切換檢測輸出，而施密特觸發器光耦通過引入滯回特性，使得輸入信號在達到一個較高的正向閾值時才會觸發輸出狀態的變化，而在降低到一個較低的負向閾值時才會再次改變輸出狀態。這種雙閾值特性有效地抑制了噪聲和干擾信號，提高了電路的穩定性和可靠性。

因此，施密特觸發光耦，適合廣泛的應用場景，例如：

按鍵去抖動：施密特觸發器這種特性，可以應用到系統按鍵的硬件去抖動，消除按鍵接觸瞬間的抖動干擾，或誤觸發按鍵。

波形整形：假設輸入信號不是一個標準的正弦波，可能疊加了很多高次諧波信號，此時，使用施密特觸發器光耦，不僅可以將邊沿變化緩慢的周期性信號變換為邊沿很陡的矩形脈沖信號，同時可以將諧波信號濾除，這種整形后的脈沖信號具有更高的抗干擾能力和更好的傳輸性能。

其它廣泛的應用，值得廣大同仁精英們進行研究探討。總之，施密特觸發光耦，以其獨特的電路結構、輸出特性，可以滿足不同電路領域的應用。
