1. 主要特性

• ?寬輸入電壓范圍?：3.5V至60V，耐受瞬態電壓高達65V。
• ?高輸出電流?：連續輸出電流高達5A。
• ?高效率?：支持PWM（脈沖寬度調制）和PFM（脈沖頻率調制）模式，實現全負載范圍內的高效率。
• ?低EMI設計?：滿足CISPR25標準，適用于對電磁干擾要求嚴格的應用。
• ?保護功能?：包括熱關斷、輸入欠壓鎖定（UVLO）、逐周期電流限制和短路保護（打嗝模式）。
• ?AEC-Q100認證?：適用于汽車電子應用，滿足嚴格的溫度和可靠性要求。

2. 應用領域

• ?汽車ADAS系統?：支持24V電池系統。
• ?信息娛樂和儀表板?：提供高效穩定的電源供應。
• ?混合動力和電動汽車?：滿足高功率密度和效率需求。

3. 描述

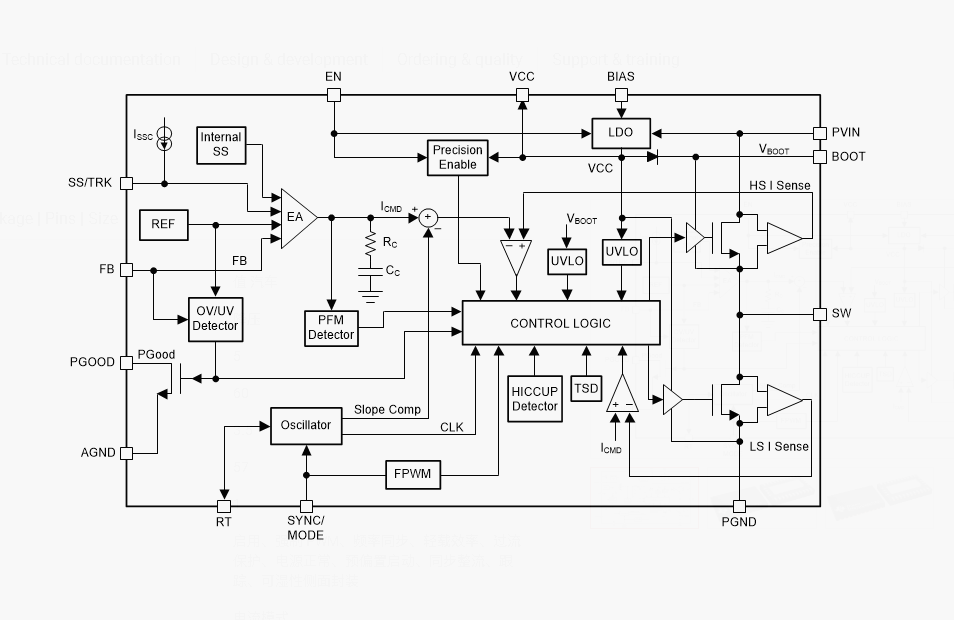

LM76005-Q1是一款易于使用的同步降壓DC/DC轉換器，專為汽車電子應用設計。它采用固定頻率峰值電流模式控制，結合低MOSFET導通電阻和外部偏置選項，確保在整個負載范圍內的高效率。該轉換器還具有靈活的軟啟動功能和輸出電壓跟蹤能力，滿足復雜的系統啟動和電源管理需求。

4. 封裝與尺寸

• ?封裝類型?：WQFN 30引腳無引腳封裝
• ?尺寸?：6.00mm × 4.00mm

5. 引腳配置與功能

• ?VIN?：輸入電壓引腳。
• ?SW?：開關節點，連接至電感器。
• ?FB?：反饋輸入引腳，用于設置輸出電壓。
• ?EN?：使能輸入引腳，控制轉換器的開關。
• ?PGOOD?：電源良好輸出引腳，指示輸出電壓是否在規定范圍內。
• ?SYNC/MODE?：同步/模式引腳，用于同步外部時鐘或選擇FPWM模式。
• ?BIAS?：可選偏置LDO供電輸入引腳，用于提高輕載效率。

6. 電氣特性

• ?輸入電壓范圍?：3.5V至60V（耐受瞬態電壓高達65V）。
• ?輸出電壓范圍?：1V至95%的輸入電壓。
• ?開關頻率范圍?：200kHz至500kHz（可調）。
• ?效率?：高達95%（在400kHz、12V輸入、5V輸出、2A負載條件下）。
• ?軟啟動時間?：6.3ms（默認），可通過外部電容調整。

7. 功能模式

• ?PWM模式?：在重載條件下工作，提供固定開關頻率和緊密的輸出電壓調節。
• ?PFM模式?：在輕載條件下自動進入，以降低開關頻率和功耗。
• ?FPWM模式?：強制PWM模式，在整個負載范圍內保持固定開關頻率。
• ?熱關斷和短路保護?：防止過熱和短路損壞。
• ? 輸入欠壓鎖定（UVLO） ?：確保輸入電壓在安全范圍內才啟動轉換器。

8. 應用與實施

• 提供了典型應用電路和詳細的設計步驟，包括輸出電壓設置、電感器和電容器選擇等。
• 強調了布局和接地的重要性，以確保最佳性能和穩定性。
• 建議使用WEBENCH? Power Designer工具進行自定義設計和優化。

9. 布局指南

• 提供了PCB布局建議，包括最小化開關電流環面積、單點接地、最小化反饋引腳走線長度等。
• 強調了熱設計的重要性，建議使用熱過孔和足夠的銅面積進行散熱。

10. 支持資源

• ?文檔支持?：包括數據手冊、應用筆記和相關文檔。
• ?WEBENCH?軟件?：用于生成和優化電源設計。
• ?技術支持?：可通過TI網站獲取技術支持和文檔更新通知。

*附件：lm76005-q1.pdf
