TPS6286x 器件是具有 I2C 和 VSEL 接口的高頻同步降壓轉換器。這些器件提供高效、靈活和高功率密度的負載點 DC/DC 設計。在中到重負載下，轉換器在 PWM 模式下運行，并在輕負載時自動進入省電模式運行，以在整個負載電流范圍內保持高效率。該器件還可以強制在 PWM 模式下運行，以實現最小的輸出電壓紋波。與 DCS-Control 架構相結合，可實現出色的負載瞬態性能和嚴格的輸出電壓精度。通過 I2C 接口和專用 VSEL 引腳，可以快速調整輸出電壓，以適應負載的功耗，以適應應用不斷變化的性能需求。該器件系列提供 2 個 VSEL 引腳和 4 個出廠預設電壓，允許在沒有 I2C 接口的情況下使用。
*附件：tps62861.pdf

特性

• 2.3μA 工作靜態電流
• 高達 4MHz 的開關頻率
• 1% 輸出電壓精度
• DVS 輸出
  • 0.4V 至 1.9875V （12.5mV 步長）
• 用于調整的 I2C 用戶界面
  • 輸出電壓預設
  • 斜坡速度
• VSEL 引腳可在運行期間切換輸出電壓
• 電源正常指示
• 支持 < 6mm2 的設計尺寸
• 支持 < 0.6mm 設計高度
• 小尺寸、8 引腳、0.35mm 間距 WCSP 封裝
• 優化的引腳排列以支持 0201 元件

參數

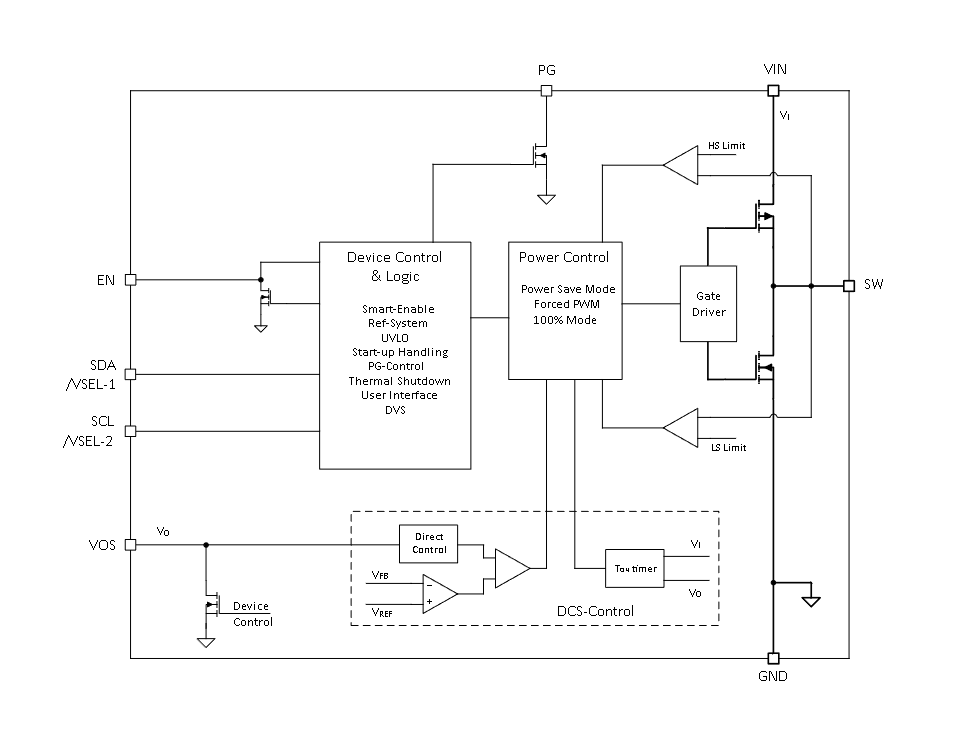

方框圖

1. 主要特性

• ?寬輸入電壓范圍?：1.75V至5.5V。
• ?小尺寸封裝?：8引腳、0.35mm間距的WCSP封裝，支持小于6mm2的設計尺寸和小于0.6mm的設計高度。
• ?高效率?：采用DCS-Control架構，實現高效率和優異的負載瞬態性能。
• ?靈活輸出電壓調整?：通過I2C或VSEL接口快速調整輸出電壓，支持0.4V至1.9875V（以12.5mV為步長）的輸出電壓范圍。
• ?低靜態電流?：操作靜態電流僅為2.3μA。
• ?高開關頻率?：最高可達4MHz，支持小型外部元件。

2. 應用領域

• 可穿戴電子設備
• 便攜式電子設備
• 手機
• 醫療傳感器貼片及患者監護儀

3. 描述

TPS6286x系列是高頻率、同步降壓DC/DC轉換器，提供高效、靈活且高功率密度的點對點負載設計。在中等至重負載時，轉換器以PWM模式運行，并在輕負載時自動進入省電模式，以在整個負載電流范圍內保持高效率。通過I2C接口和專用的VSEL引腳，可以快速調整輸出電壓，以適應不斷變化的應用性能需求。

4. 封裝與尺寸

• ?封裝類型?：8引腳WCSP封裝
• ?尺寸?：1.40mm × 0.70mm（最大）

5. 引腳配置與功能

• ?VIN?：輸入電壓供應引腳。
• ?GND?：接地引腳。
• ?EN?：使能輸入，高電平啟用設備，低電平關閉設備。
• ?SW?：開關節點，連接至內部MOSFET開關。
• ?VSEL?：電壓選擇引腳，可在操作期間切換輸出電壓。
• ?SDA?、?SCL?：I2C串行數據和時鐘引腳。
• ?PG?（某些型號）：開漏電源良好輸出。
• ?VOS?：輸出電壓感應引腳，用于內部反饋分壓網絡和調節環路。

6. 電氣特性

• ?輸出電壓精度?：±1%。
• ?開關頻率?：最高4MHz（TPS62861），最高1.5MHz（TPS62860）。
• ?熱關斷溫度?：約160°C。
• ?軟啟動時間?：0.125ms至0.2ms。
• ?高/低側MOSFET導通電阻?：高側120mΩ至170mΩ，低側80mΩ至115mΩ。

7. 功能模式

• ?PWM模式?：在中等至重負載下運行，提供穩定的輸出電壓和電流。
• ?省電模式?：在輕負載下自動進入，以降低功耗并保持高效率。
• ?強制PWM模式?：可通過I2C接口設置，即使在輕負載下也保持連續開關，以減小輸出電壓紋波。

8. 編程與接口

• ?I2C接口?：支持標準模式（100kbps）、快速模式（400kbps）和快速模式+（1Mbps），用于靈活配置和監控轉換器。
• ?VSEL引腳?：提供簡單的數字接口，用于在運行期間切換預設的輸出電壓。

9. 應用與實施

提供了典型應用電路和詳細的設計步驟，包括電感選擇、輸出電容器選擇、輸入電容器選擇等。同時，還提供了布局指南和布局示例，以確保最佳性能和穩定性。

10. 支持資源

• ?WEBENCH?軟件?：用于生成和優化設計。
• ?文檔更新通知?：可通過TI網站訂閱產品文檔更新。
• ?支持資源?：包括TI E2E?支持論壇、相關文檔和技術規格。
