芯片燒錄領導者昂科技術傳來重要消息，其燒錄軟件迎來了一次重大的版本升級。在發布新版本燒錄軟件的同時，昂科技術同步宣布新增了多款兼容的芯片型號，國民技術的多用途安全芯片N32S032便是其中之一。目前，這款芯片已與昂科技術的旗艦產品 AP8000專業芯片燒錄設備成功完成技術適配，這一進展顯著增強了AP8000系列設備對芯片的兼容能力。
N32S032芯片采用ARM-M0安全處理器內核以及AMBA多總線結構設計，是國民技術針對電子銀行、電子商務、電子政務等移動互聯網身份認證及物聯網安全加密應用開發的一款32位多用途高性能安全芯片。N32S032芯片內置硬件算法協處理器提供性能優異的DES/3DES、AES、SHA、RSA、ECC以及國家商用密碼SM1/SM2/SM3/SM4等安全算法模塊，同時集成12位1Msps高精度SARADC、10bit DAC、比較器、RTC實時時鐘、高性能PWM、USB2.0(FS)、多路SPI、UART、I2C、ISO7816多種應用外設接口，可以輕松實現物聯網以及移動互聯網安全認證解決方案。

關鍵特性
系統功能
? CPU核系統
– ARM SC000安全處理器內核（基于ARM Cortex-M0架構）
– 支持小端對齊模式
– 支持Thumb/Thumb-2指令集
– 2KB iCache緩存
– 3級流水線，單周期 (32x32) 乘法
– NMI+最多32物理中斷，支持4級嵌套
– 最高運行頻率80MHz
? Timer
– 支持5路32位Timer，Timer4可用于定時喚醒Standby模式
– 支持自動加載模式及預加載模式
– 支持輸入捕獲/計時功能
– 捕獲模式下支持5路獨立輸入信號，輸入信號源可配置為GPIO和內部比較器及 USB_RCV信號
? WDT
– 1路WDT，計時時鐘源支持內部OSC80MHz及外部 12MHz/11.2896MHz
– 定時時間可配置，最大2^32個計時時鐘 Clock
– 支持中斷及系統復位功能
? DMA
– 支持1個物理通道，8個邏輯通道
– 邏輯通道優先級可以配置，相同優先級輪詢仲裁
– 支持源和目的地址遞增配置
– 支持自動加載的循環模式
– 支持傳輸長度最大4095，位寬支持8/16/32可配置
– 支持傳輸方向可配，支持 Memory﹤—﹥Memory、Peripheral﹤—﹥Memory和 Memory﹤—﹥Peripheral
? RTC
– 支持1路實時時鐘RTC，計數器為32bit
– 時鐘支持內部OSC32.768KHz及外部32.768KHz晶體
– 支持ppm調節，調節精度0.5ppm，調節范圍+/-1024ppm
– RTC支持喚醒PD/Standby模式，喚醒時間62.5ms/125ms/250ms/0.5S/1S等2^N秒的軟件可配置，最大4小時定時
存儲單元
? FLASH
– 320KB FLASH，可配置
– 支持頁擦除、頁寫、雙字寫、字節寫、雙字讀、字節讀操作
– 頁面大小512Byte
– 最小擦寫次數10萬次@25℃
– 最短數據保持時間10年@25℃
– 讀寫性能
– 雙字讀/字節讀時間<35ns
– 雙字寫/字節寫時間<30us
– 頁寫時間<2ms(1 次寫加校驗)
– 頁擦除時間<4ms(1 次擦除加校驗)
– 自毀時間<20ms
? SRAM
– 20KB通用系統SRAM
– 1KB Retention RAM
– 3KB PAE 專用 RAM
? 存儲保護單元（MPU）
– 實現不同用戶權限安全訪問控制
– FLASH和SRAM訪問權限控制
– ARAM區域支持用戶獨占配置
– 支持BOOT/COS/APP分區控制，最多支持2個APP用戶區
安全組件
? RSA公鑰算法引擎
? ECC公鑰算法引擎
? 國密SM2公鑰算法引擎
? DES/3DES算法單元
– 支持ECB和CBC加密模式
– 支持DES和TDES加解密運算
– TDES支持2KEY和3KEY模式
? AES算法單元
– 支持ECB和CBC加密模式
– 支持128bit/192bit/256bit密鑰長度
? 國密對稱SM1/SM4算法單元
– 支持ECB和CBC加密模式
– 支持輪運算可配置
? SHA1/SHA224/SHA256/SHA384/SHA512算法單元
? 國密哈希SM3算法單元
? CRC
– 滿足ISO/IEC 3309標準，支持多項式X16+X15+X2+X0
– 支持待校驗數據生成CRC方向配置
– 循環冗余計算初始值可配置
– 支持DMA方式
? 安全防護
– 電壓異常檢測、溫度異常檢測、頻率異常檢測、光照異常檢測
– Glue Logic、Active Layer (MESH)、Passive Layer
– 復位毛刺過濾、時鐘毛刺過濾
– 存儲器地址加擾
– 存儲數據加密
– 存儲器完整性保護校驗
– 存儲器訪問權限保護機制
– 達到AIS32-P2標準和國密標準的真隨機數發生器
– 對稱算法(SM1/SM4/DES)硬件協處理器防DPA/SPA設計
– 非對稱算法(SM2/RSA/ECC)硬件協處理器防DPA/SPA/DFA設計
– 自檢功能
– 安全設計符合國家密碼管理局二級要求
– 安全設計符合國家信息安全測評中心EAL4+認證的安全要求
通訊接口
? USB2.0全速接口
– 符合USB2.0規范，支持Full Speed速度模式
– 支持無晶振模式
– 支持Control傳輸、Interrupt傳輸、Bulk傳輸
– 支持Suspend模式
– 支持DP內部1.5KΩ電阻上拉
– 支持8個硬件端點，所有端點FIFO深度64字節
– 1個控制端點(EP0/EP0)
– 3個中斷端點(EP1/EP5 /EP2 )
– 4個BULK端點(EP3/EP6 /EP4/EP7)
? PWM
– 支持8路PWM輸出
– 支持6通道三相PWM發生器，具有帶死區插入的互補PWM輸出，死區時間可編程配置
– 支持單次和連續可變脈寬，占空比可調節，可輸出全1或全0，高低電平最長寬度為2^16模塊時鐘周期
– 支持單次和連續輸出標準PWM輸出
– 外部晶振下輸出最高頻率12MHz；內部時鐘下輸出最高10MHz
– 使用外部晶振情況下，0~20KHz輸出情況下支持占空比達到1%的變化精度
– 支持DMA方式
? SCC(ISO7816主)接口
– 一個主SCC控制器
– 符合7816規范1-3，支持T=0和T=1傳輸協議
– 支持8 bytes的接收FIFO，發送FIFO長度1字節
– 支持奇偶校驗位自動生成及奇偶校驗錯誤檢測
– 支持數據重傳(數據重傳可配，默認為四次)
– 支持正向約定(先傳LSB)和反向約定(先傳 MSB)
– 支持輸出卡片時鐘，時鐘頻率512KHz~10MHz可配，支持停卡時鐘功能，停卡時鐘后CLK IO狀態可配
– 最小ETU支持12時鐘，支持幀傳輸保護時間可配，0到255個ETU
– 支持卡插入拔出檢測
? SCD(ISO7816 從) 接口
– 一個主SCD控制器
– 符合ISO7816-1/2/3協議，支持T=0/T=1
– 時鐘支持500KHz–10MHz
– 支持8字節的接收FIFO，1字節的發送FIFO
– 支持快發轉接收模式
– 支持正反向卡
– GuardTime保護時間可配置
– 支持錯誤重傳次數可配置
– 支持CRC module (Cyclic Redundancy Check)，遵循ISO/IEC 3309 標準
? SPI接口
– 2路獨立的SPI接口，支持Master 和 Slave可軟件配置
– 符合SPI接口規范
– 支持MSB和LSB傳輸
– 片選信號可配置為軟件控制
– 時鐘速率可配，最高速率支持20Mbps
– 支持中斷和查詢模式
– 作為Master接口
– SPIM0支持Single/Dual/Quad模式
– 支持數據發送和接收時鐘的極性和相位可配置
– 支持Mode0、1、2、3
– 支持輸出時鐘頻率可配置
– 作為Slave接口
– 采用異步時鐘設計
– 支持Mode0、1、2、3
– 支持Standard模式
– 最高頻率支持20Mbps
? UART接口
– 3獨立UART接口
– 符合UART串口通信協議規范
– 異步串行、全雙工通信總線接口
– 兩根總線信號：TX數據發送，RX數據接收
– 數據傳輸順序：低位(LSB)在前，高位(MSB)在后
– 數據結構：起始位、數據位、奇偶校驗位及停止位
– 時鐘源支持外部晶振和內部OSC選擇
– 接收FIFO長度4字節，發送FIFO長度1字節
– 其中2路支持流控CTS和RTS，軟件可關閉
– 輸出RTS應用在主控側接收，RTS低有效，表示對方可以發送數據
– 輸入CTS應用在主控側發送，CTS低有效，表示對方可以接收數據
– 最高波特率支持921600bps
? I2C接口
– 2路I2C接口，支持主從模式切換
– 從機地址可編程配置
– 1字節發送FIFO和1字節接收FIFO
– 支持DMA方式
– 最高支持1Mbps傳輸速率
? GPIO
– 支持30個可復用GPIO
– GPIO均支持上下拉可配置，均支持上升/下降邊沿、雙沿中斷，觸發方式可配置
– IO驅動能力可配置，默認不小于4mA，最高可配置為18mA
– 支持GP0~GP15共16個IO作為Standby模式喚醒，支持高低電平可配
? ADC
– 1路12Bit ADC
– 支持內部電池電量檢測通道和溫度Sensor檢測通道
– 支持外部通用10個單通道或3個差分雙端模式
– 支持最高1Msps采樣率
– 支持單次采樣和循環采樣
– 支持DMA模式
– 支持內部參考（默認）和外部參考兩種應用
– 內部參考固定為1.2V
– 外部參考可調（范圍0~VDD33）
– 支持內置深度4 Word ，32bit位寬FIFO
? DAC
– 支持1路10bit DA 數模轉換器
– 輸出電壓范圍：0.2V—VREF-0.2V
– ENOB>9.5bit，最高采樣率 400Ksps
– 發送數據來源支持UART/PWM，發送速率由UART速率及PWM速率決定
– 內置深度為1Word，32bit位寬異步FIFO（有效位10bits）
– 支持DMA模式
? 比較器
– 1路通用差分比較器
– 支持單端及差分方式
– 比較器輸出可配置到輸出GPIO15、Capture、UART RX
– 支持內置1.65V偏置
? 輸入捕獲
– 5路獨立輸入捕獲控制器
– 支持輸入信號源可配置
– 支持濾毛刺功能
– 支持可配置單上升沿、單下降沿、上升沿或下降沿，捕獲Counter計數值
– 支持軟件清零Counter并繼續計數
電氣特性
? 最大工作電流（@VCC:3.3V/25℃）：35mA@CPU80MHz，PAE80MHz
? 支持低功耗模式（@VCC:3.3V/25℃）：
– PowerDown 模式：0.1uA(典型值)
– PowerDown with 1K SRAM Retention &RTC work模式：0.8uA（典型值）
– Standby模式：120uA（典型值）
? 工作電壓：1.8V～5.5V
? 工作溫度范圍：-25℃～85℃（商用級），-40℃～85℃（工業級）
? 存儲溫度范圍：-40℃～125℃
? ESD：±4KV（HBM模型）

應用
N32S032是一款32位多用途高性能安全芯片，在金融網絡安全與支付、物聯網安全，車聯網安全，工業互聯網安全，智能家居安全，安防監控，智能穿戴安全支付等領域得到廣泛應用。

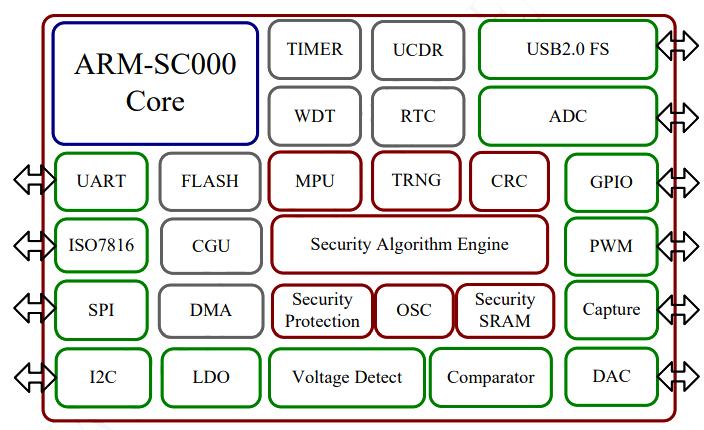

結構框圖

昂科技術自主研發的AP8000萬用燒錄器，已成為行業內具有標桿意義的專業燒錄解決方案。該設備支持靈活可調的一拖一及一拖八配置模式，并提供在線、離線雙工作模式，尤其針對eMMC、UFS等存儲芯片開發了專屬燒錄方案，可全面覆蓋國民技術全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000采用主機、底板、適配座三大核心模塊的創新模塊化設計，賦予設備出色的兼容性與擴展能力。作為通用型燒錄平臺，其不僅能適配市場上各類可編程芯片，更以穩定高效的性能表現，成為昂科自動化批量燒錄設備IPS5800S的核心組件，可高效處理大規模芯片燒錄任務，滿足量產需求。

AP8000_通用燒錄器_昂科燒錄器

AP8000主機具備靈活的連接方式，同時配備USB和NET接口，可實現多臺編程器的便捷組網。通過組網功能，用戶能夠輕松實現多臺編程器的同步控制，高效開展并行燒錄作業。在安全性方面，主機內置智能安全保護電路，可實時監測芯片放置狀態與電路連接情況，一旦檢測到芯片反插、短路等異常，將立即觸發斷電保護機制，全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片，大幅提升數據傳輸與處理效率，確保燒錄過程流暢高效。為增強使用便捷性，主機背部設置SD卡槽，用戶只需將PC端生成的工程文件存儲至SD卡，并插入卡槽，即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作，實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴，還簡化了工作環境搭建流程，顯著提升操作靈活性。
在擴展性與兼容性上，AP8000采用底板與適配板模塊化組合設計，有效拓展主機功能邊界。目前，該設備已實現對全主流半導體廠商產品的支持，覆蓋Melexis, intel, RICHTEK, indiemicro, Fortior Tech等知名品牌。其支持器件類型廣泛，涵蓋NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多種行業標準文件格式，為用戶提供一站式、全場景的芯片燒錄解決方案。
