LMR36503-Q1 是業界最小的 65 V、0.3 A 同步降壓直流/直流轉換器，采用 2 mm x 2 mm HotRod? 封裝。這款易于使用的轉換器可以處理高達 70 V 的輸入電壓瞬變，提供出色的 EMI 性能，并支持固定的 3.3 V、5 V 和其他可調輸出電壓。

LMR36503-Q1 采用具有內部補償的峰值電流模式控制架構，并以最小的輸出電容保持穩定運行。LMR36503-Q1 的寬輸入工作范圍有助于它在深度輸入電壓驟降條件下保持功能，使其成為承受嚴重冷啟動脈沖的汽車應用的絕佳選擇。LMR36503-Q1 中的 PGOOD 標志提供輸出電壓狀態的精確指示，無需外部監控器。從 FPWM 到 PFM 的無縫過渡，具有超低待機靜態電流，使 LMR36503-Q1 能夠在低輸出負載下支持更高的系統效率。MODE/SYNC 引腳變體有助于將 LMR36503-Q1 與外部時鐘同步。通過選擇正確的電阻器，LMR36503-Q1 RT 引腳變體也可以從外部編程為任何所需的開關工作頻率。LMR36503-Q1 的豐富功能集旨在簡化各種汽車終端設備的實施。
*附件：lmr36503-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 器件溫度等級 1：–40°C 至 +125°C，T一個
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 5 mA 時效率為 >70%
  • 4 微安 I Q （開關）在 24 V 時在至 3.3 V 外 （固定輸出選項）
• 微型解決方案尺寸和低組件成本
  • 2 mm × 2 mm HotRod? 封裝，具有可潤濕側面
  • 內部補償
• 專為汽車應用而設計：
  • 結溫范圍 –40°C 至 +150°C
  • 偽隨機擴頻與 CISPR 25 EMI 標準兼容
  • 寬輸入電壓范圍：3.0 V（下降閾值）至 65 V
  • 提供可調節的 3.3V 和 5V 固定輸出電壓選項
  • 可與 MODE/SYNC 引腳變體同步
  • 可調 F 西 南部 ：200 kHz 至 2.2 MHz，帶 RT 引腳變體
  • 與 LMR36506-Q1 引腳兼容（65 V，600 mA）

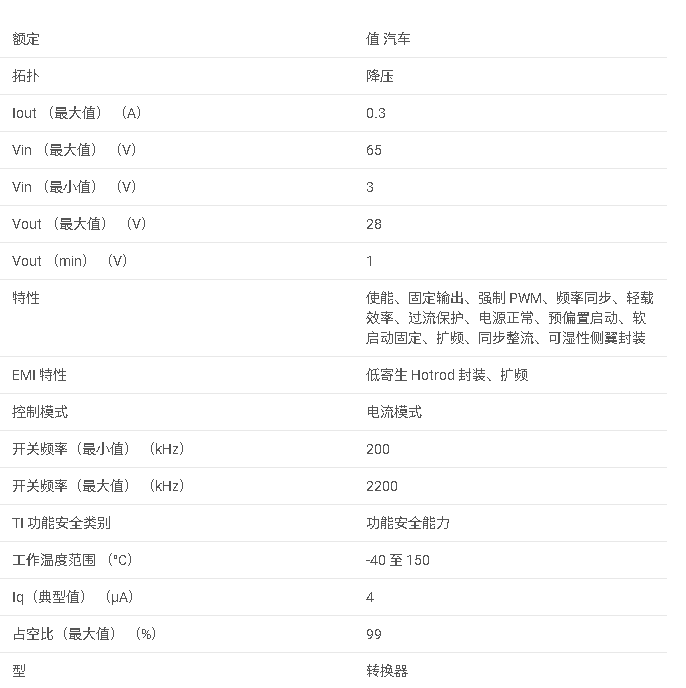

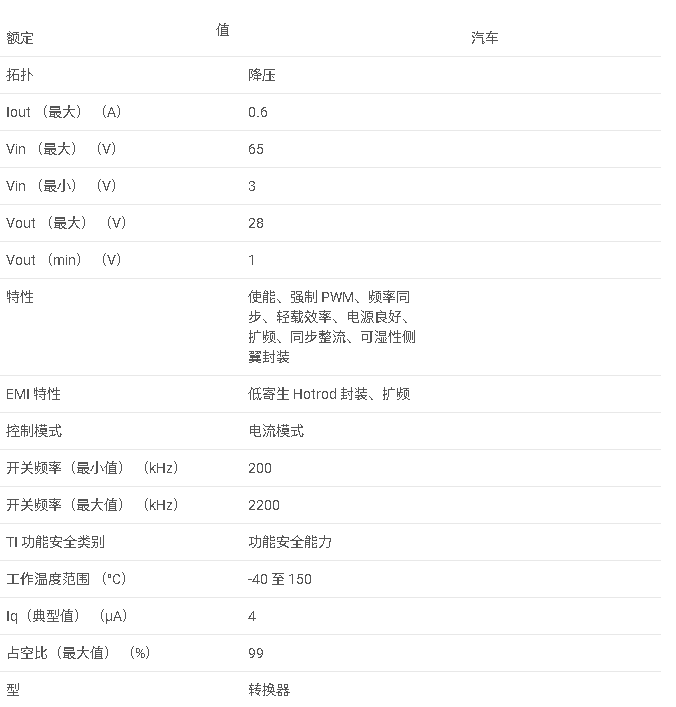

參數

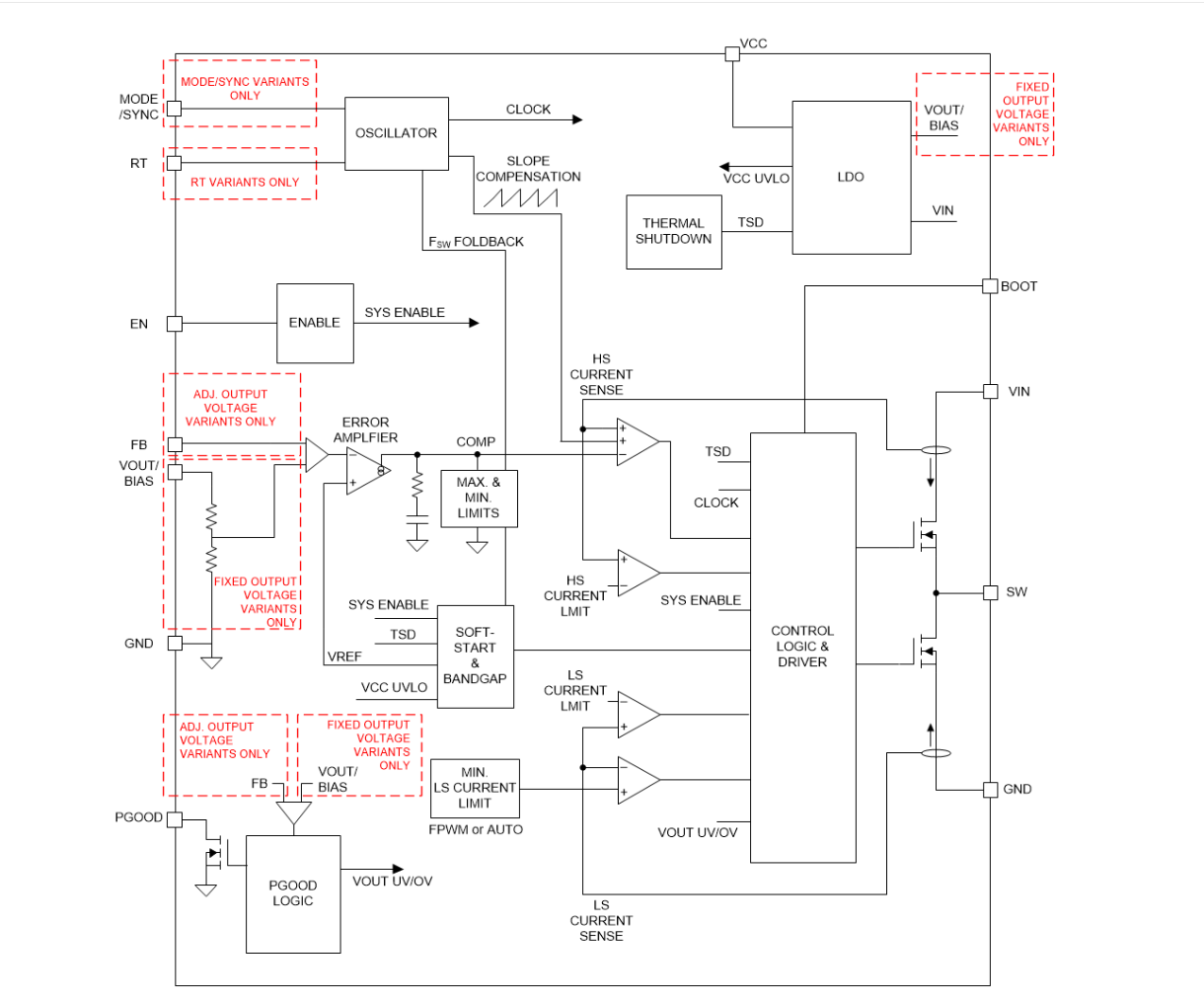

方框圖

1. 概述

LMR36503-Q1是一款專為汽車應用設計的同步降壓DC/DC轉換器，具有AEC-Q100認證。它采用2mm x 2mm的HotRod?封裝，提供高效率、小尺寸和低組件成本。該轉換器支持寬輸入電壓范圍（3V至65V），可調或固定輸出電壓選項（3.3V和5V），以及高達0.3A的輸出電流。

2. 主要特性

• ?汽車級應用?：AEC-Q100認證，溫度等級1，工作溫度范圍-40°C至+125°C。
• ?高效率?：在5mA負載下效率超過70%，24V輸入至3.3V輸出時，開關靜態電流低至4μA。
• ?小尺寸封裝?：2mm x 2mm HotRod?封裝，適合空間受限的汽車應用。
• ?寬輸入電壓范圍?：支持3V（下降閾值）至65V的輸入電壓，適用于多種汽車電源系統。
• ?多種輸出選項?：提供可調輸出、3.3V和5V固定輸出電壓選項。
• ?同步功能?：可通過MODE/SYNC引腳與外部時鐘同步。
• ?可編程開關頻率?：RT引腳變體支持200kHz至2.2MHz的可編程開關頻率。

3. 應用

• 高級駕駛輔助系統（ADAS）
• 車身電子和照明
• 信息娛樂和儀表盤

4. 功能描述

• ?峰值電流模式控制?：采用內部補償，支持穩定操作，并減少外部組件數量。
• ?PGOOD標志?：提供精確的輸出電壓狀態指示，無需外部監控器。
• ?無縫模式切換?：從FPWM到PFM的無縫過渡，超低待機靜態電流，支持輕載下的高效率。
• ?偽隨機擴頻?：兼容CISPR 25 EMI標準，減少電磁干擾。

5. 電氣特性

• ?輸入電壓范圍?：3V至65V（下降閾值3V）
• ?輸出電壓范圍?：可調、3.3V和5V固定輸出
• ?開關頻率?：200kHz至2.2MHz（RT引腳變體）
• ?效率?：在多種負載和輸入電壓條件下保持高效率
• ?熱關斷?：過熱保護，防止器件損壞

6. 典型應用電路

文檔提供了詳細的典型應用電路圖，包括輸入輸出電容、電感、自舉電容等的選擇指南，以及布局和散熱建議。這些指南有助于設計師快速實現可靠的電源解決方案。

7. 布局與散熱

• ?布局建議?：關鍵組件（如輸入電容、輸出電容、電感）應盡可能靠近LMR36503-Q1放置，以減少噪聲和電壓尖峰。
• ?散熱考慮?：提供足夠的散熱措施，如使用大面積的銅層作為熱沉，以確保器件在高溫環境下的可靠運行。

8. 文檔與支持

• 詳細的數據手冊：包含規格說明、電氣特性、應用指南、布局建議等。
• TI支持資源：包括TI E2E?支持論壇，提供技術支持和社區交流。
