為何選擇CYC8038？

如今在自制函數發生器以及教學實踐場景中，ICL8038始終是眾多電子愛好者的優選方案。雖然單片機也能實現類似功能，但在操作復雜度和便捷性上存在明顯差距。盡管Intersil公司已宣布ICL8038停產，不過這款經典芯片至今依舊深受電子工程師們的青睞。值得一提的是，上海宸嶼推出的CYC8038波形發生器芯片則可以完美替代ICL8038。

芯片功能解析

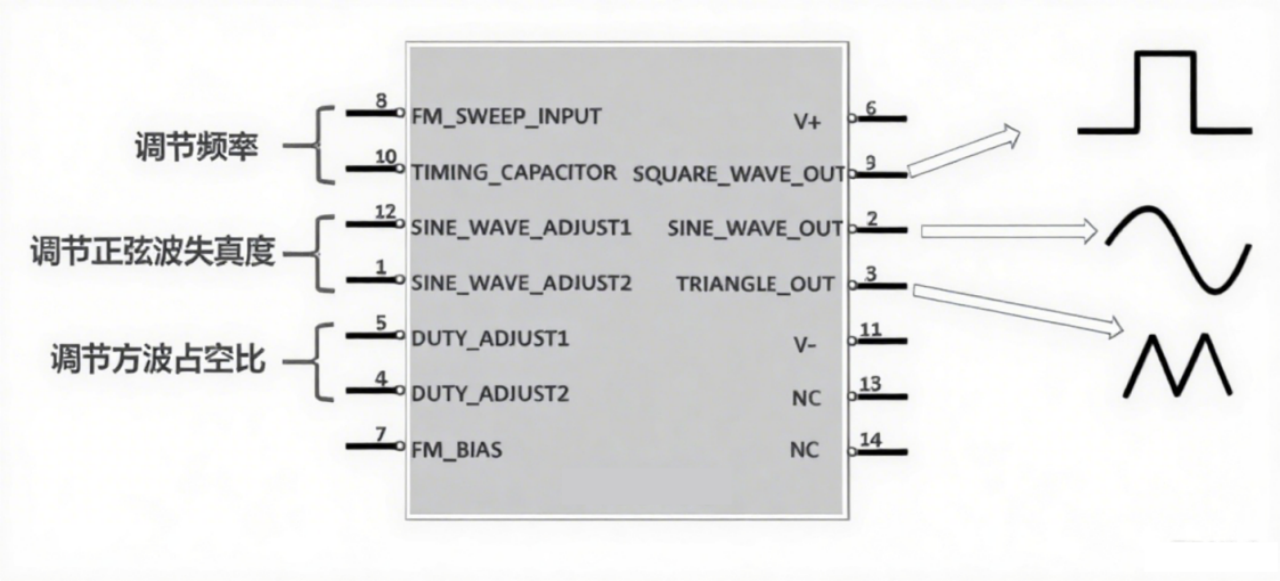

下面我們來探討如何利用 CYC8038制作信號發生器，我們看下引腳定義如下圖：

根據芯片引腳定義圖，關鍵接口功能如下表：

實戰電路搭建指南

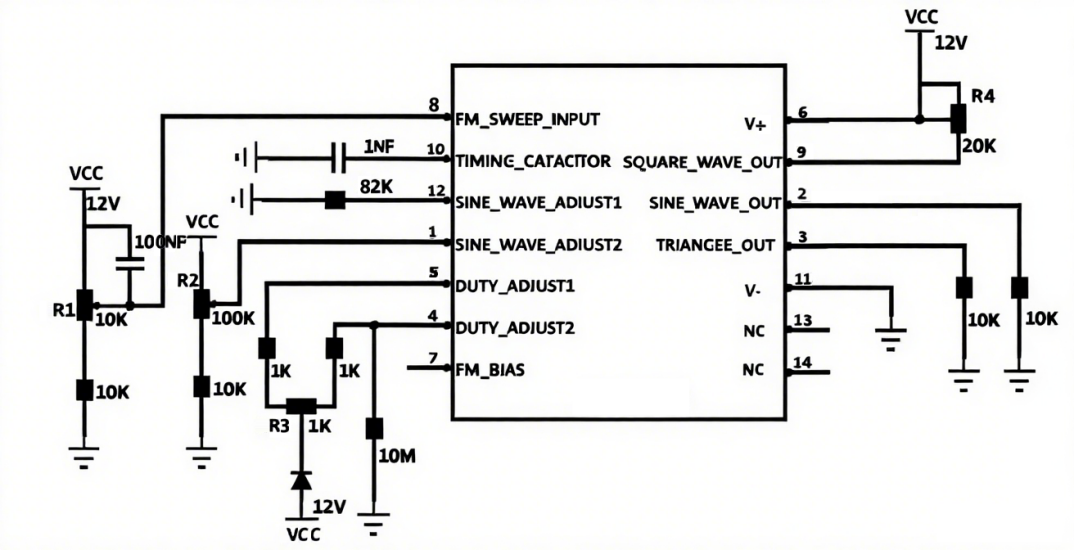

我們可以設計如下的一個簡單電路圖（如下圖):

• 10腳接入1nF電容時，通過R1電阻調節輸出頻率，頻率范圍可達6KHz - 120KHz；
• R2用于調節正弦波的失真度；

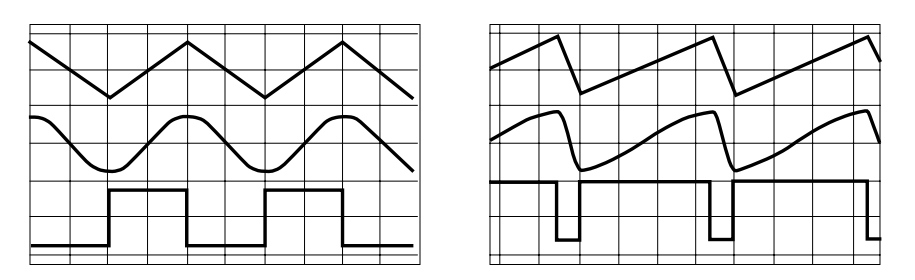

• R3可實現方波占空比的調整以及三角波上升下降時間的控制（如下圖）；

• 信號探測方面，可分別在 9腳、2腳、3腳探測方波、正弦波和三角波，由此便構建起一個簡易的函數發生器。

讓經典持續發光

當 ICL8038在2020年代逐步淡出市場，上海宸嶼的CYC8038接棒完成了這場跨越40年的技術傳承。這款采用第三代半導體工藝的波形發生器芯片，不僅完整保留了ICL8038多波形同步輸出、寬頻段調節等核心特性，更借助肖特基勢壘二極管技術，將溫度穩定性提升至工業級標準。
