技術革新，EtherCAT轉CAN網關，新能源汽車電池產線再升級

在智能制造快速發展的浪潮下，工業機器人核心部件的生產精度要求不斷提升。某工業機器人減速器制造企業的精密加工產線中，前道工序的數控機床采用ethercat協議的倍福PLC實現高精度運動控制，而后道環節使用匯川變頻器CAN協議。兩種工業通信協議的差異導致設備間信號傳輸延遲達到50毫秒，生產節拍存在偏差，產品合格率波動幅度過大，需要通過工業協議轉換方案實現全產線數據無縫對接。

方案設計

采用穩聯技術EtherCAT轉CAN協議轉換網關構建異構網絡橋梁，形成"倍福PLC通過EtherCAT轉CAN協議轉換網關連接匯川變頻器（CAN從站）"的結構。網關在EtherCAT側作為從站，支持1000字節/數據吞吐；在CAN側作為主站，波特率動態配置為800kbit/s,256條報文，兼容CAN2.0A/B。系統拓?fù)鋱D中，網關通過RJ45接口與倍福PLC的EtherCAT端口直連，CAN總線采用雙絞屏蔽線連接變頻器，終端電阻配置為120Ω。

核心設備選型

1. EtherCAT主站PLC：信號通過 CX2043 嵌入式控制器，8 個帶快速輸入濾波的 EL1018 數字量輸入端子模塊 (8 通道) 采集和 26 個帶分布式時鐘功能的 EL2202 數字量輸出模塊快速輸出信號。

其多任務處理能力可同時運行運動控制、邏輯控制和數據采集任務，滿足涂布機1ms控制周期需求。

2. CAN協議匯川變頻器：支持CANopenDS403驅動配置文件，內置PID控制器和制動單元。通過設置P0.02參數為12（CANopen模式），實現與網關的即插即用連接。
3. 協議轉換網關：EtherCAT轉CAN協議轉換網關，支持ESI文件自動生成，提供1000字節輸入/輸出緩沖區，支持256條CAN報文。其LED狀態指示燈可實時顯示EtherCAT鏈路（ECT燈）和CAN通信（RUN燈）狀態。

1. 硬件連接 ：

將EtherCAT轉CAN協議轉換網關的EtherCAT接口與CX5140的X1端口連接，CAN_H/CAN_L分別接入MD300的CAN+和CAN-端子；

A使用24V直流電源為網關供電，確保電壓波動在±5%范圍內。

B站點數：每分段 32 個站（不帶中繼），可多到 127 個站（帶中繼）； 插頭連接：3 針可插拔端子

2. 軟件配置 ：

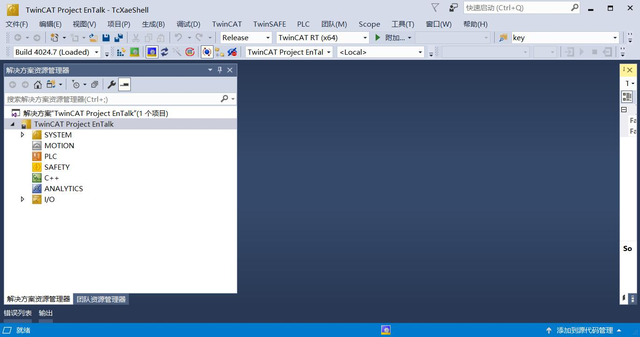

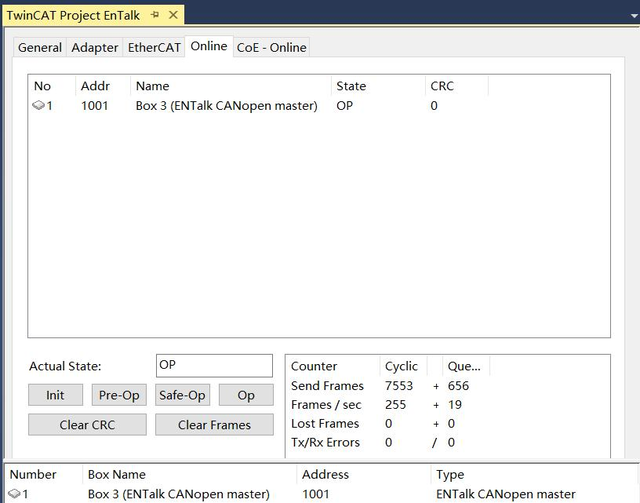

在TwninCAT XAE(TcXaeShell)中導入網關ESI文件，進入VS 開發環境，自動生成EtherCAT從站設備描述。配置從站地址為0x02，映射PDO輸入輸出緩沖區至PLC變量；

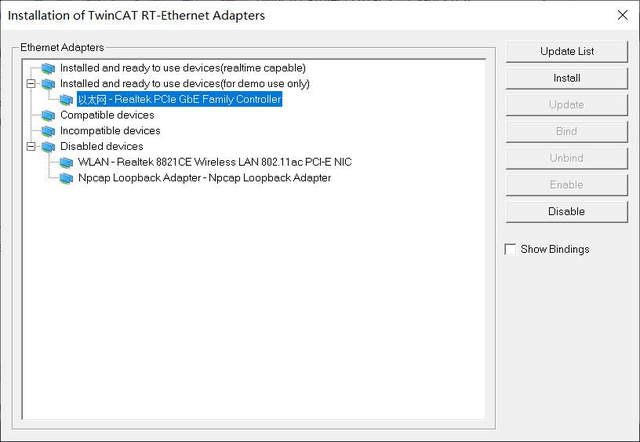

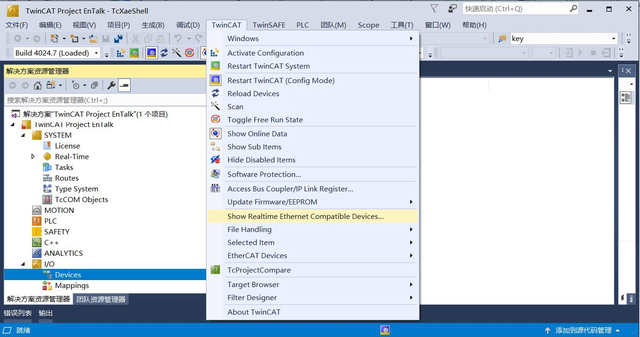

在 TC3 內安裝 EtherCAT 主站網卡驅動，點擊主菜單欄“TwinCAT”下的“Show Realtime Ethernet Compatible Devices…”，選擇本機網卡，點擊“Install”

通過匯川軟件設置變頻器節點ID為3，波特率500kbit/s，映射控制字（COBID0x604）和狀態字（COBID0x584）至網關的CAN通信緩沖區。

本案例為新能源汽車電池生產提供了協議融合的典型范式。CAN轉EtherCAT協議轉換網關網關通過精準的協議轉換技術，在保留現有設備的前提下，實現了EtherCAT高速實時性與CAN設備低成本優勢的完美結合。據行業分析機構預測，到2026年全球新能源汽車電池產線的協議轉換市場規模將突破15億美元，類似解決方案在電芯卷繞、模組焊接等環節的推廣，將加速智能制造在新能源領域的落地進程，進一步實現跨車間級的設備協同，推動電池生產向工業4.0邁進。
