一、項目背景

某新能源汽車制造企業，在其電池模組生產線中，面臨著設備通信協議不統一的問題。生產線的核心控制系統采用了倍福（Beckhoff）的EtherCAT協議主站PLC，以實現對生產過程的高速、精準控制。而部分關鍵的檢測設備及執行機構，如電池電壓、電流檢測儀表，以及部分電機驅動器等，則采用了CANopen協議。為了構建一個高效、穩定的自動化生產線，實現不同協議設備之間的互通互聯與協同工作，引入協議轉換網關成為必然選擇。

二、方案實施

1.設備選型

1.EtherCAT主站PLC：選用倍福的CX5140系列控制器。該控制器具備強大的運算能力和豐富的接口資源，能夠快速處理大量的實時數據，滿足生產線對高速、高精度控制的需求。其支持EtherCAT協議，可輕松構建EtherCAT網絡，與眾多EtherCAT從站設備進行高效通信。

2.CANopen主站PLC：采用匯川的H3U系列PLC。匯川H3U系列PLC在工業控制領域應用廣泛，對CANopen協議有著良好的支持。它能夠穩定地與CANopen從站設備進行數據交互，實現對相關設備的精確控制。

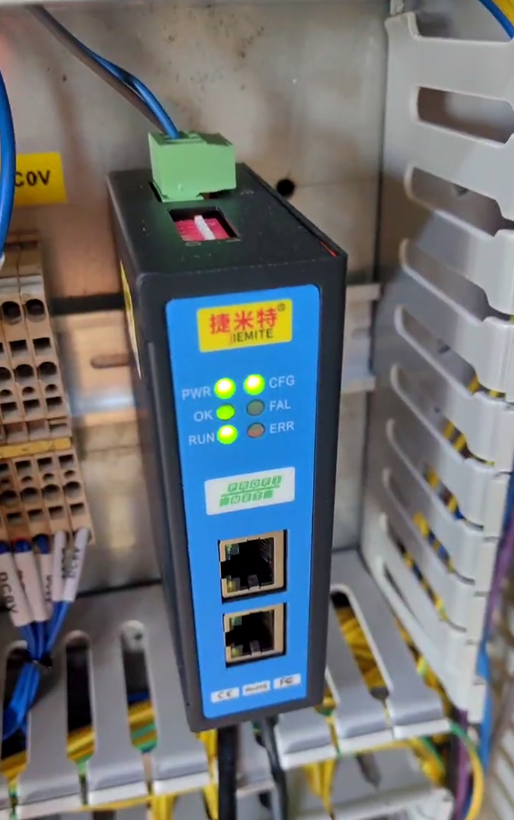

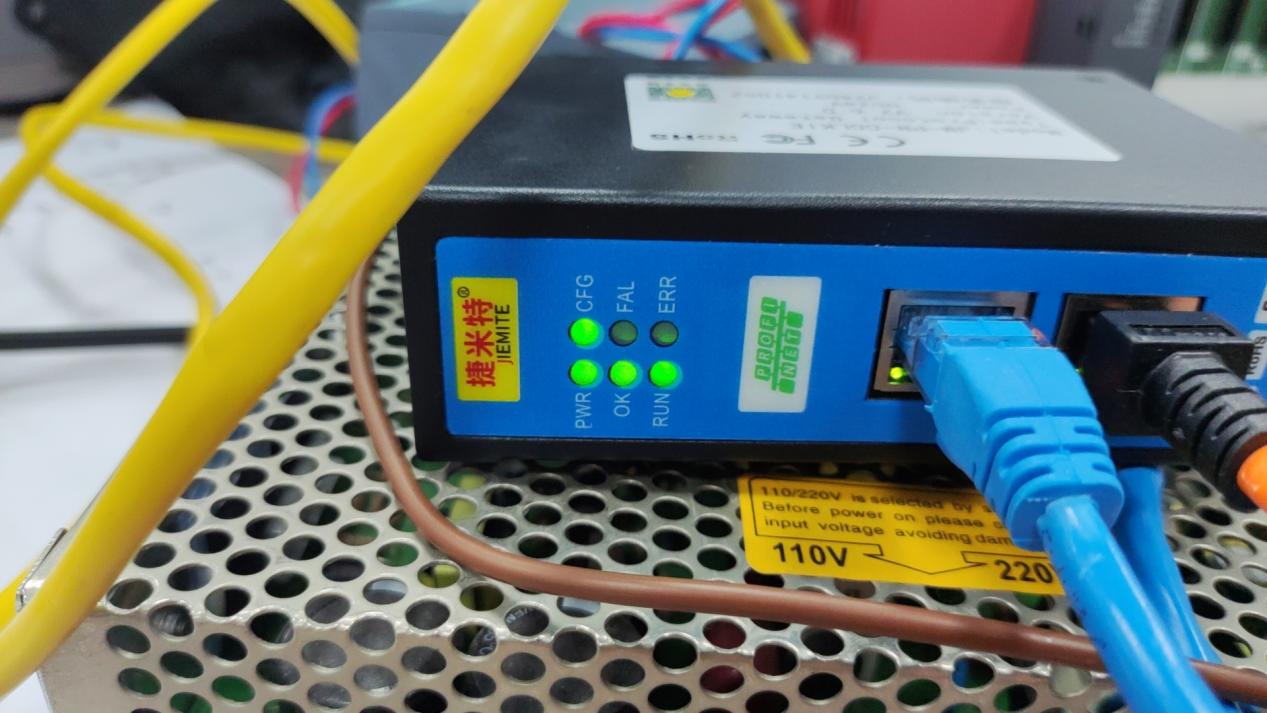

3.協議轉換網關：捷米特JM-ECT-COP協議轉換網關，作為連接EtherCAT網絡與CANopen網絡的核心設備。該網關在EtherCAT側作為從站，能夠快速、準確地接收來自EtherCAT主站（倍福CX5140）的控制指令和數據請求；在CANopen側作為主站，可高效地與CANopen從站設備（如檢測儀表、電機驅動器等）進行通信，實現數據的雙向透明傳輸。

2.系統連接

1.EtherCAT網絡連接：將倍福CX5140控制器的EtherCAT接口通過網線連接至EtherCAT轉CANopen網關的EtherCAT端口。同時，將其他EtherCAT從站設備（如分布式I/O模塊、運動控制模塊等）依次連接至EtherCAT網絡中，構建起完整的EtherCAT控制網絡。

1.CANopen網絡連接：使用CAN總線線纜，將EtherCAT轉CANopen智能網關的CANopen接口與匯川H3U系列PLC的CANopen端口相連。然后，把各個CANopen從站設備（電池檢測儀表、電機驅動器等）通過CAN總線以手拉手的方式連接至CANopen網絡中，確保網絡的穩定性和可靠性。

參數配置

1.EtherCAT主站配置：在倍福的TwinCAT3自動化軟件中，對CX5140控制器進行配置。掃描并識別EtherCAT網絡中的所有從站設備，包括EtherCAT轉CANopen網關，為其分配相應的設備名稱和網絡地址。同時，根據生產工藝需求，設置數據交互的周期和優先級等參數，確保EtherCAT網絡能夠高效、穩定地運行。

2.CANopen主站配置：利用匯川的編程軟件，對H3U系列PLC進行CANopen主站的配置。添加CANopen從站設備，設置每個從站的節點地址、波特率等通信參數。根據設備的功能和數據需求，建立數據映射關系，確保PLC能夠準確地讀取和寫入從站設備的數據。

3.EtherCAT轉CANopen網關配置：通過捷米特提供的專用配置軟件，對EtherCAT轉CANopen網關進行詳細設置。在EtherCAT側，配置網關的從站參數，如設備名稱、從站地址等，確保其能夠與EtherCAT主站正確通信。在CANopen側，設置主站參數，包括波特率、節點地址范圍等，并建立EtherCAT數據與CANopen數據之間的映射關系，使網關能夠準確地進行協議轉換和數據傳輸。

三、應用效果

1.高效的數據傳輸：通過EtherCAT轉CANopen網關模塊的協議轉換，實現了EtherCAT網絡與CANopen網絡之間數據的快速、準確傳輸。數據傳輸延遲低至毫秒級，滿足了生產線對實時性的嚴格要求。例如，電池檢測儀表能夠將檢測到的電壓、電流等數據迅速傳輸至倍福主站PLC，PLC根據這些數據及時調整生產工藝參數，確保電池模組的生產質量和效率。

2.設備兼容性與擴展性：成功解決了不同協議設備之間的兼容性問題，使原本無法直接通信的EtherCAT設備和CANopen設備能夠無縫集成在同一控制系統中。同時，該方案具有良好的擴展性，當生產線需要增加新的檢測設備或執行機構時，只需在相應的網絡中添加設備，并對網關和主站進行簡單的配置調整，即可實現新設備的接入，大大降低了系統升級和維護的成本。

3.提升生產穩定性與可靠性：整個生產線的控制系統運行更加穩定可靠。EtherCAT轉CANopen網關具備完善的故障診斷和自愈功能，當網絡出現異?；蛟O備故障時，能夠及時檢測并采取相應的措施，避免生產中斷。同時，通過對設備數據的實時監控和分析，能夠提前發現潛在的故障隱患，進行預防性維護，有效提高了生產線的整體運行效率和可靠性。

4.優化生產管理與決策：由于實現了不同協議設備之間的數據共享，企業能夠獲取更全面、準確的生產數據。通過對這些數據的深入分析，管理層可以實時了解生產線的運行狀況，優化生產計劃和調度，做出更加科學合理的決策，提高企業的生產管理水平和市場競爭力。

四、總結

捷米特JM-ECT-COP協議轉換網關在新能源汽車電池模組生產線中的應用，成功解決了EtherCAT與CANopen協議設備之間的通信難題，實現了高效、穩定的自動化生產。該案例充分展示了EtherCAT轉CANopen網關在工業自動化領域的強大功能和廣泛適用性，為其他企業在面對類似通信協議轉換問題時提供了寶貴的參考經驗。隨著工業4.0和智能制造的不斷推進，協議轉換網關將在更多行業和領域發揮重要作用，助力企業實現數字化轉型和智能化升級。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
