一、項目背景與需求

某智能工廠致力于打造高度自動化的生產流水線，其中部分核心設備采用EtherCAT協議進行通信，以實現高速、高精度的控制，例如基于EtherCAT總線的倍福（Beckhoff）CX5140PLC，它能夠快速響應設備層的各種信號，精準控制生產線上的伺服電機和傳感器，確保產品加工的準確性和高效性。然而，工廠的上層管理系統及部分外部設備則主要基于TCP/IP協議進行數據傳輸和遠程監控，如施耐德（Schneider）的ModiconM580系列PLC，常用于工廠的整體生產調度和數據匯總，與企業的信息化管理系統緊密相連。為了實現整個工廠生產流程的無縫對接和數據的實時共享，需要一種可靠的方式將EtherCAT網絡與TCP/IP網絡融合。

二、解決方案實施

（一）網關選型與連接

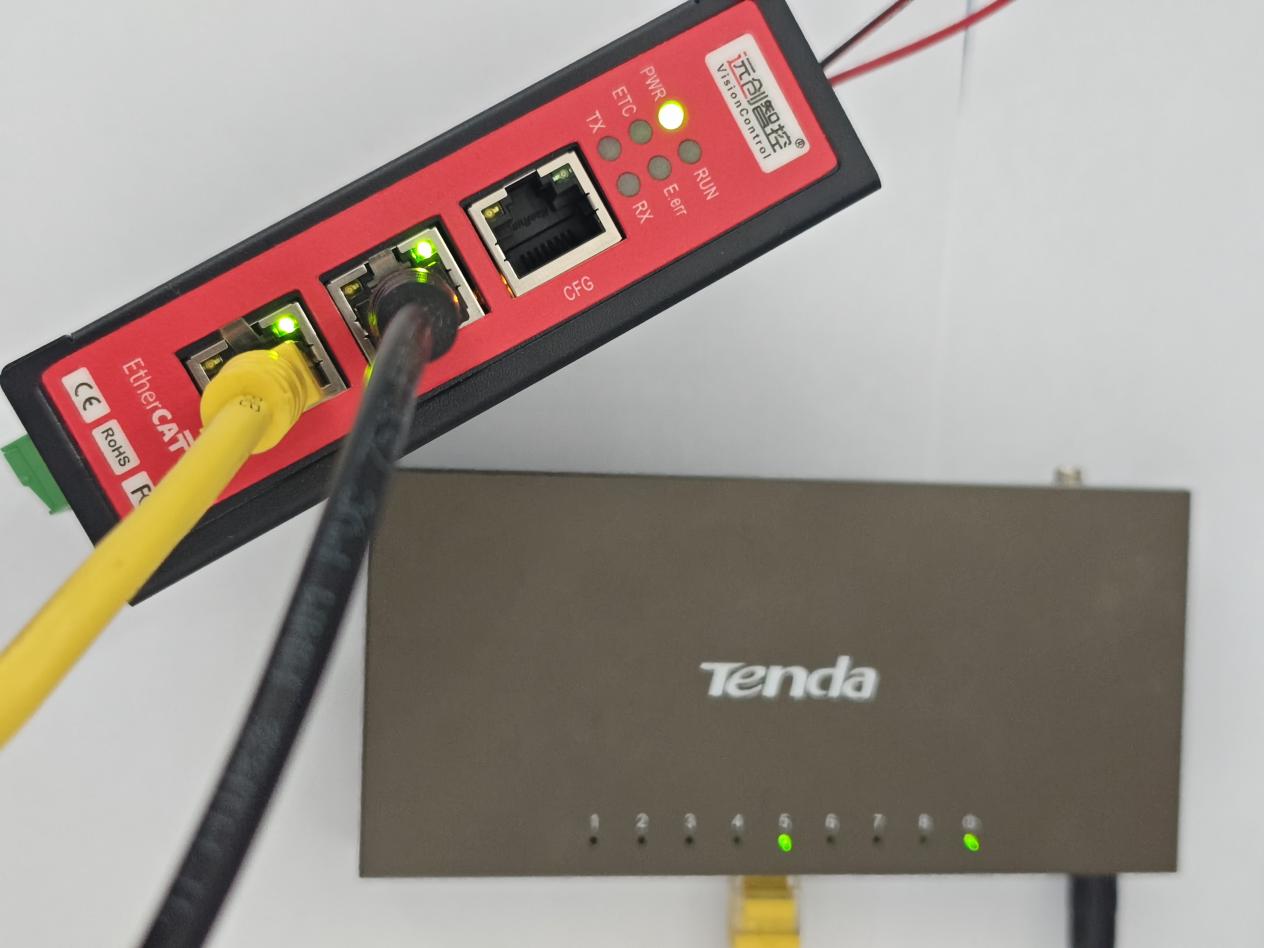

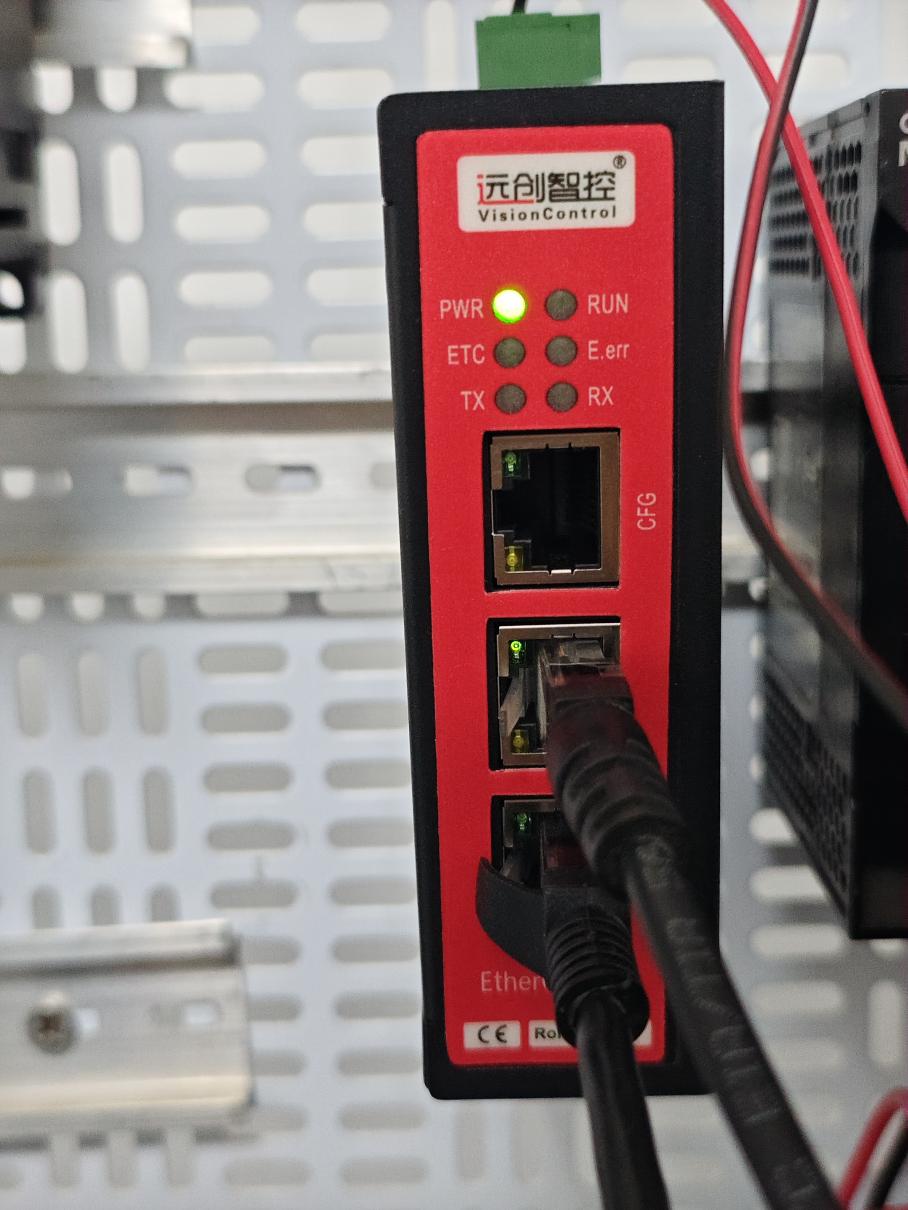

經過綜合評估，項目團隊選擇了遠創智控的YC-ECT-TCP/IP協議轉換網關。該網關具備出色的兼容性和穩定的性能，能夠滿足復雜工業環境的需求。在硬件連接方面，首先將EtherCAT轉TCP/IP網關的EtherCAT接口通過網線連接至倍福CX5140PLC的EtherCAT端口，確保物理鏈路的穩定連接。同時，將網關的TCP/IP接口連接到工廠的以太網上，與施耐德ModiconM580PLC所在的TCP/IP網絡實現互通。

（二）參數配置

1.EtherCAT側配置：將網關撥碼的第8位撥到ON，使網關進入配置狀態，然后給網關供電。使用網線將電腦與網關的EtherCAT接口連接，運行相關配置軟件，點擊“連接從站”按鈕，成功連接后進行參數設置，包括從站地址、數據映射等。設置完畢后，將網關撥碼的第8位撥到OFF，重新給網關供電，使其正常工作在EtherCAT網絡中作為從站。

1.TCP/IP側配置：將電腦用網線連接至網關的P3網口，打開TCPConf8軟件，點擊“連接”與網關建立TCP連接。在軟件界面中，可根據工廠網絡規劃修改TCP/IP接口的IP地址、端口號等參數。例如，將IP地址設置為與施耐德ModiconM580PLC同一網段的可用地址，確保兩者能夠通信。網關的TCP/IP接口最大支持建立8個連接，可根據實際需求配置相應的設備端口參數，完成修改后點擊“確認當前配置”，使網關保存配置并復位。

（三）數據交互設置

在完成硬件連接和基本參數配置后，需要設置網關的數據交互規則，以實現EtherCAT設備與TCP/IP設備之間的數據無縫傳輸。通過配置軟件，將倍福CX5140PLC的EtherCAT數據區與施耐德ModiconM580PLC的TCP/IP數據區進行映射。例如，將倍福PLC中用于記錄設備運行狀態的寄存器數據映射到網關的EtherCAT輸入緩沖區，網關再將這些數據轉換為TCP/IP數據包，發送到施耐德PLC的指定數據區。反之，施耐德PLC發送的控制指令也通過類似的反向映射過程，傳達到倍福PLC，從而實現對EtherCAT設備的遠程控制。

三、應用效果與優勢

（一）高效的數據傳輸

通過EtherCAT轉TCP/IP智能網關的協議轉換，實現了EtherCAT設備與TCP/IP設備之間高速、穩定的數據交互。在生產過程中，設備運行狀態數據能夠?qū)崟r(shí)傳輸?shù)缴蠈庸芾硐到y(tǒng)，控制指令也能迅速下達，大大提高了生產響應速度。例如，當生產線上某臺設備出現故障時，其故障信息能在毫秒級時間內通過EtherCAT網絡傳輸?shù)骄W(wǎng)關，再經TCP/IP網絡送達施耐德ModiconM580PLC，管理系統立即做出響應，安排維修人員進行處理，有效減少了設備停機時間，提高了生產效率。

（二）系統兼容性提升

該網關成功解決了不同協議設備之間的兼容性問題，無需對現有設備進行大規模硬件改造或更換。無論是采用EtherCAT協議的舊有設備，還是基于TCP/IP協議的新系統，都能通過網關實現互聯互通，保護了企業的前期投資，同時為工廠未來的設備升級和系統擴展提供了便利。

（三）易于集成與管理

遠創智控的EtherCAT轉TCP/IP網關操作簡便，配置過程相對簡單，降低了系統集成的難度和成本。工廠的技術人員能夠快速上手，進行網關的安裝、配置和維護。同時，網關的統一管理界面使得對整個通信鏈路的監控和管理更加直觀，便于及時發現和解決潛在的通信故障，保障了生產系統的穩定運行。

四、總結

在智能工廠行業蓬勃發展的今天，遠創智控的EtherCAT轉TCP/IP協議轉換網關憑借其出色的性能和便捷的應用，成功實現了EtherCAT協議主站的倍福PLC與TCP/IP協議主站的施耐德PLC之間的高效通信，為智能工廠構建了一個完整、統一的數據交互平臺。通過該網關的應用，工廠在生產效率、系統兼容性和管理便捷性等方面都取得了顯著提升，為企業的智能化轉型和可持續發展奠定了堅實基礎，也為其他類似行業應用提供了極具參考價值的成功案例。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
