D2675-1A開關電流降壓型DC/DC轉換器
一、概述
D2675系列調節器是采用LMDMOS工藝制造的單片集成DC-DC轉換器電路。這些調節器提供降壓開關調節器的所有有源功能，能夠驅動1A負載電流，具有出色的線路和負載調節能力。D2675提供3.3V、5V、12V固定輸出電壓和可調輸出版本。D2675需要的外圍元件較少，使用簡單，包括內部頻率補償和一個固定頻率振蕩器。
D2675采用SOP8的封裝形式。
二、特點
?效率較高
?提供SOP8封裝
?外部元件需求較少
?3.3、5V、12V和可調輸出版本
?可調輸出電壓范圍:1.21V至37V
?輸出負載電流可達1A
?寬輸入電壓范圍:8V至40V
?EN腳TTL關斷功能，低功耗待機模式
?熱關斷和限流保護
三、引腳信息

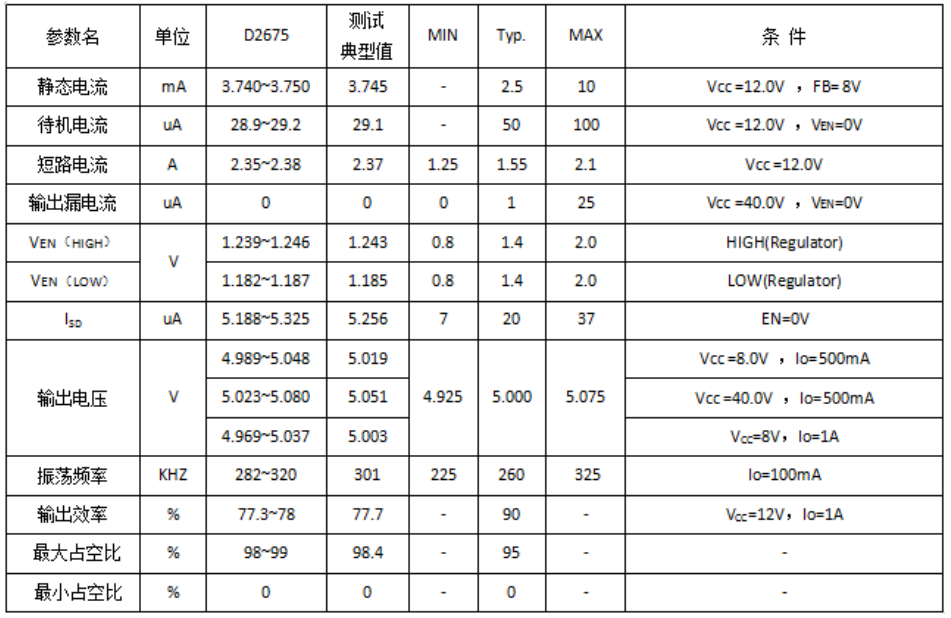

四、基本參數（以D2675_5.0為例）

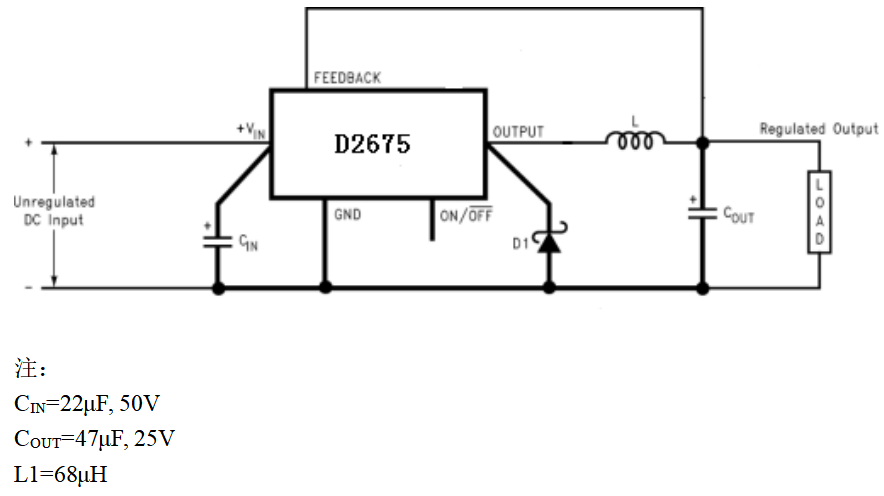

五、參考設計（固定版）
