TPS543820 是一款高效 18V、8A 同步降壓轉換器，采用內部補償?shù)墓潭l率高級電流模式控制。它能夠在高達 2.2 MHz 的開關頻率下運行時提供高效率。該器件采用小型 2.5mm × 3mm HotRod? VQFN 封裝，在高頻下具有高效率，使其成為需要小解決方案尺寸的設計的最佳選擇。固定頻率控制器可在 500 kHz 至 2.2 MHz 范圍內工作，并可以使用 SYNC 引腳與外部時鐘同步。其他功能包括高精度電壓基準、可選軟啟動時間、蒙通啟動至預偏置輸出、可選電流限制、通過 EN 引腳的可調 UVLO 以及全套故障保護。
*附件：tps543820.pdf

特性

• 固定頻率、內部補償?shù)母呒夒娏髂Ｊ?（ACM） 控制
• 集成 25mΩ 和 6.5mΩ MOSFET
• 輸入電壓范圍：4 V 至 18 V
• 輸出電壓范圍：0.5 V 至 7 V
• 三個可選的 PWM 斜坡選項，以優化控制回路性能
• 五種可選開關頻率：500 kHz、750 kHz、1 MHz、1.5 MHz 和 2.2 MHz
• 可同步至外部時鐘
• 在整個溫度范圍內，電壓基準精度為 0.5V、±0.5%
• 可選軟啟動時間：0.5 ms、1 ms、2 ms 和 4 ms
• 單調啟動至預偏置輸出
• 可選電流限制，支持 8A 和 6A作
• 啟用，具有可調輸入欠壓鎖定
• 電源良好輸出監視器
• 輸出過壓、輸出欠壓、輸入欠壓、過流和過熱保護
• 與 TPS543620 和 TPS543320 引腳對引腳兼容
• –40°C 至 150°C 工作結溫
• 間距為 0.5mm 的 2.5mm × 3mm、14 引腳 VQFN-HR 封裝

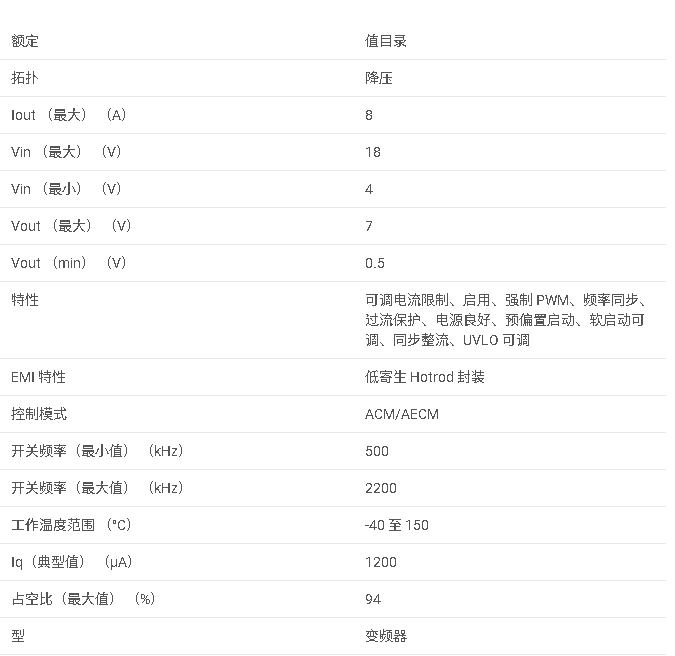

參數

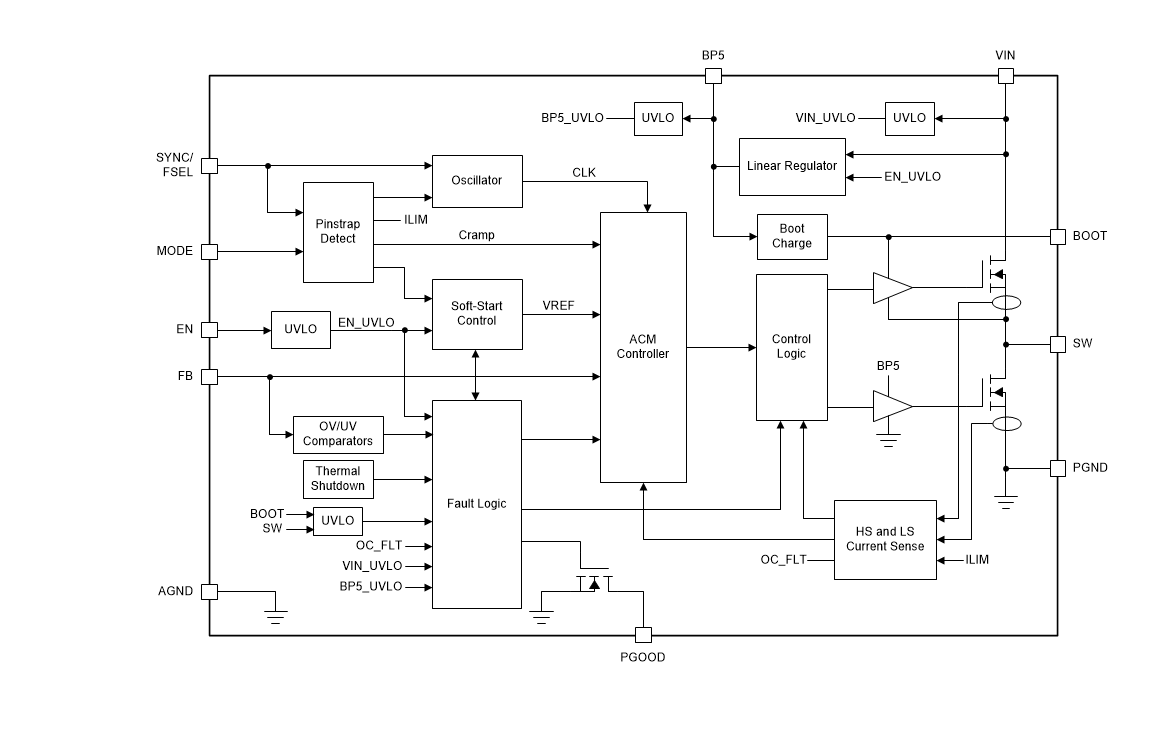

方框圖

1. 產品概述

1.1 主要特點

• ?輸入電壓范圍?：4V至18V。
• ?輸出電壓范圍?：0.5V至7V。
• ?輸出電流?：8A。
• ?控制模式?：固定頻率、內部補償?shù)母呒夒娏髂Ｊ剑ˋCM）控制。
• ?集成MOSFET?：25mΩ和6.5mΩ。
• ?開關頻率?：可選500kHz、750kHz、1MHz、1.5MHz和2.2MHz。
• ?保護功能?：過壓、欠壓、過流、過熱保護。
• ?封裝?：2.5mm x 3mm，14引腳VQFN-HR封裝。

1.2 應用領域

• ?無線基礎設施?
• ?有線通信設備?
• ?光纖網絡?
• ?測試和測量設備?
• ?醫療和保健設備?

2. 功能描述

2.1 控制與調節

• ?高級電流模式（ACM）控制?：支持穩定的靜態和瞬態操作，無需復雜的外部補償設計。
• ?內部斜坡生成?：模擬電感電流信息，支持使用低ESR輸出電容器。
• ?軟啟動?：可選軟啟動時間（0.5ms、1ms、2ms、4ms），減少啟動時的浪涌電流。

2.2 保護機制

• ? 過壓保護（OVP） ?：防止輸出電壓過高。
• ? 欠壓保護（UVLO） ?：防止輸入電壓過低時的誤操作。
• ?過流保護?：包括正電感和負電感電流保護，防止過流損壞。
• ?過熱保護?：結溫超過165°C時自動關閉。

2.3 其他功能

• ?電源良好（PGOOD）輸出?：指示輸出電壓是否在規定范圍內。
• ?可選電流限制?：支持8A和6A操作。
• ?同步功能?：可同步至外部時鐘。

3. 技術規格

3.1 絕對最大額定值

• ?輸入電壓?：VIN至GND為-0.3V至20V。
• ?輸出電壓?：VOUT至GND為-0.3V至VIN+0.3V。
• ?結溫?：-55°C至+150°C。

3.2 推薦工作條件

• ?輸入電壓?：4V至18V。
• ?輸出電壓?：0.5V至7V。
• ?輸出電流?：8A。
• ?工作結溫?：-40°C至+150°C。

3.3 電氣特性

• ?靜態電流?：取決于工作模式和應用條件。
• ?電壓參考精度?：0.5V，±0.5%。
• ?開關頻率精度?：±10%。

4. 應用與實施

4.1 典型應用電路

• 提供了多個典型應用電路圖，包括不同輸入電壓、輸出電壓和負載電流的配置。

4.2 設計步驟

• ?選擇開關頻率?：基于應用需求選擇合適的開關頻率。
• ?選擇電感?：根據紋波電流和負載電流要求計算電感值。
• ?選擇電容?：輸入和輸出電容的選擇需考慮紋波電壓和瞬態響應。

4.3 布局指南

• 強調了關鍵元件（如輸入/輸出電容、電感、MOSFET）的布局和接地策略，以最小化寄生電感和電阻。

5. 設備與文檔支持

5.1 設備支持

• ?TI資源?：提供應用報告、設計指南和WEBENCH? Power Designer支持。

5.2 文檔支持

• 詳細的數據手冊和應用指南，包含設計示例和布局建議。

5.3 支持資源

• ?TI E2E?支持論壇?：提供快速、經驗證的答案和設計幫助。

6. 包裝與訂購信息

6.1 封裝選項

• ?VQFN-HR封裝?：2.5mm x 3mm，14引腳。

6.2 訂購信息

• 提供了部件編號和訂購信息，包括不同的封裝選項和溫度等級。

7. 其他信息

7.1 靜電放電警告

• 集成電路可能因靜電放電而損壞，建議使用適當?shù)念A(yù)防措施。
