      Analog Devices Inc. EVAL-LT8390A-AZ 評估板數據手冊

      科技觀察員 ? 2025-06-10 15:26 ? 次閱讀

      Analog Devices Inc. EVAL-LT8390A-AZ評估板是一款同步四開關降壓－升壓控制器，設有LT8390A和四個EPC GaN FET。 該電路輸出24V電壓，在高達5A負載電流和8V至60V輸入電壓范圍內保持精確穩壓。2MHz開關頻率采用單個6mm x 6mm x 6mm電感器，占位面積小，同時保持高效率。EVAL-LT8390A-AZ板在自舉電容器周圍設有外部鉗位電路，可確保頂部FET的柵極驅動在GaNFET的絕對最大柵極－源極電壓下驅動。此外，將肖特基二極管與同步GaNFET反向并聯，以幫助在LT8390A的25ns死區時間內實現反向導通。

      數據手冊：*附件：Analog Devices Inc. EVAL-LT8390A-AZ 評估板數據手冊.pdf

      特性

      • 同步四開關降壓－升壓控制器，采用LT8390A和4個EPC GaN FET
      • 自舉電容器周圍的外部鉗位電路
      • 保持精確穩壓
      • 6mm x 6mm x 6mm單電感器
      • 符合 RoHS 要求

      規范

      • 負載電流：可高達5A
      • 8V至60V輸入
      • 24V輸出
      • 開關頻率：2MHz
      • 典型效率：92%至94%

      概述


      聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。 舉報投訴
      • Analog
        +關注

        關注

        12

        文章

        9628

        瀏覽量

        58862
      • 評估板
        +關注

        關注

        1

        文章

        692

        瀏覽量

        29963
      • 升壓控制器
        +關注

        關注

        0

        文章

        140

        瀏覽量

        18439
      收藏 人收藏

        評論

        相關推薦
        熱點推薦

        Analog Devices Inc. EVAL-LT83203-AZ/EVAL-LT83205-AZ演示板數據手冊

        Analog Devices EVAL-LT83203-AZ/EVAL-LT83205-AZ演示板是分別18V、3
        的頭像 發表于 05-23 11:06 ?158次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc.</b> <b class='flag-5'>EVAL-LT83203-AZ</b>/<b class='flag-5'>EVAL-LT83205-AZ</b>演示<b class='flag-5'>板</b><b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices Inc. EVAL-LT8350S-AZ評估板數據手冊

        Analog Devices EVAL-LT8350S-AZ評估板基于LT8350S 40V同步
        的頭像 發表于 05-26 13:59 ?134次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc.</b> <b class='flag-5'>EVAL-LT8350S-AZ</b><b class='flag-5'>評估</b><b class='flag-5'>板</b><b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices Inc. EVAL-LTC7893-AZ評估板數據手冊

        Analog Devices Inc. EVAL-LTC7893-AZ評估板用于
        的頭像 發表于 05-27 10:00 ?128次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc.</b> <b class='flag-5'>EVAL-LTC7893-AZ</b><b class='flag-5'>評估</b><b class='flag-5'>板</b><b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices Inc. EVAL-LT4423-AZ評估板數據手冊

        Analog Devices Inc. EVAL-LT4423-AZ評估板用于
        的頭像 發表于 05-27 10:47 ?137次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc.</b> <b class='flag-5'>EVAL-LT4423-AZ</b><b class='flag-5'>評估</b><b class='flag-5'>板</b><b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices Inc. EVAL-LT8349-BZ評估板數據手冊

        Analog Devices Inc. EVAL-LT8349-BZ評估板用于
        的頭像 發表于 05-29 14:22 ?141次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc.</b> <b class='flag-5'>EVAL-LT</b>8349-BZ<b class='flag-5'>評估</b><b class='flag-5'>板</b><b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices Inc. EVAL-LTM4703-AZ評估板數據手冊

        Analog Devices Inc. EVAL-LTM4703-AZ評估板是一款采用LTM?4
        的頭像 發表于 05-30 15:09 ?172次閱讀

        Analog Devices Inc. EVAL-LT8342-AZ 評估板數據手冊

        Analog Devices EVAL-LT8342-AZ評估板的設計已經通過實際驗證，專為評估
        的頭像 發表于 06-03 11:00 ?150次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc.</b> <b class='flag-5'>EVAL-LT8342-AZ</b> <b class='flag-5'>評估</b><b class='flag-5'>板</b><b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices Inc. EVAL-LT7171評估板特性/設置/性能圖

        Analog Devices Inc. EVAL-LT7171評估板設計用于
        的頭像 發表于 06-04 13:53 ?134次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc.</b> <b class='flag-5'>EVAL-LT</b>7171<b class='flag-5'>評估</b><b class='flag-5'>板</b>特性/設置/性能圖

        Analog Devices Inc. EVAL-LT8356-1-AZ演示板數據手冊

        Analog Devices Inc. EVAL-LT8356-1-AZ演示板是一款高壓LED控制器，配備
        的頭像 發表于 06-05 10:21 ?106次閱讀

        Analog Devices Inc. EVAL-ADM1281-AZ 評估板數據手冊

        Analog Devices Inc. EVAL-ADM1281-AZ評估板是一款緊湊型全功能
        的頭像 發表于 06-05 11:20 ?129次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc.</b> <b class='flag-5'>EVAL-ADM1281-AZ</b> <b class='flag-5'>評估</b><b class='flag-5'>板</b><b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices Inc. EVAL-LTC7068-AZ 評估板數據手冊

        Analog Devices Inc. EVAL-LTC7068-AZ評估板采用LTC7068
        的頭像 發表于 06-06 10:18 ?133次閱讀

        Analog Devices Inc. EVAL-LTC7065-AZ 評估板數據手冊

        Analog Devices Inc. EVAL-LTC7065-AZ評估板用于
        的頭像 發表于 06-06 15:40 ?113次閱讀

        Analog Devices Inc. EVAL-LT3078 評估板數據手冊

        Analog Devices Inc. EVAL-LT3078評估板用于
        的頭像 發表于 06-07 10:50 ?108次閱讀

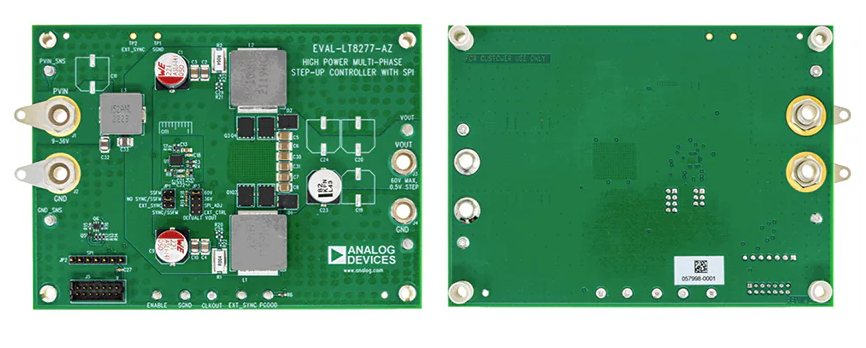

        Analog Devices Inc. EVAL-LT8277-AZ 評估板數據手冊
