微功耗運算放大器芯片D8541和D8542簡介
一、應用領域
D8541和D8542是芯谷科技推出的兩款微功耗軌至軌運算放大器芯片，其中D8541為單運放，D8542為雙運放，它特別適用于NTC溫度采集電路、ADC基準電壓電路、有源濾波器、電壓跟隨器、信號放大器等電路應用，其在新能源充電樁、智能充電槍、儲能等產品領域得到廣泛應用。

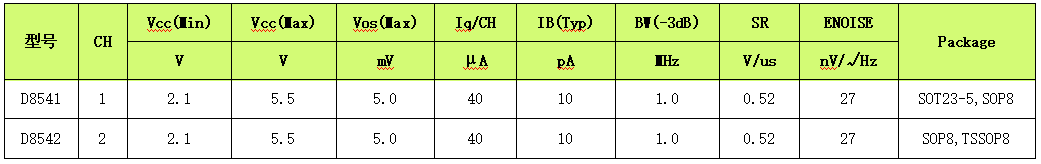

二、基本參數

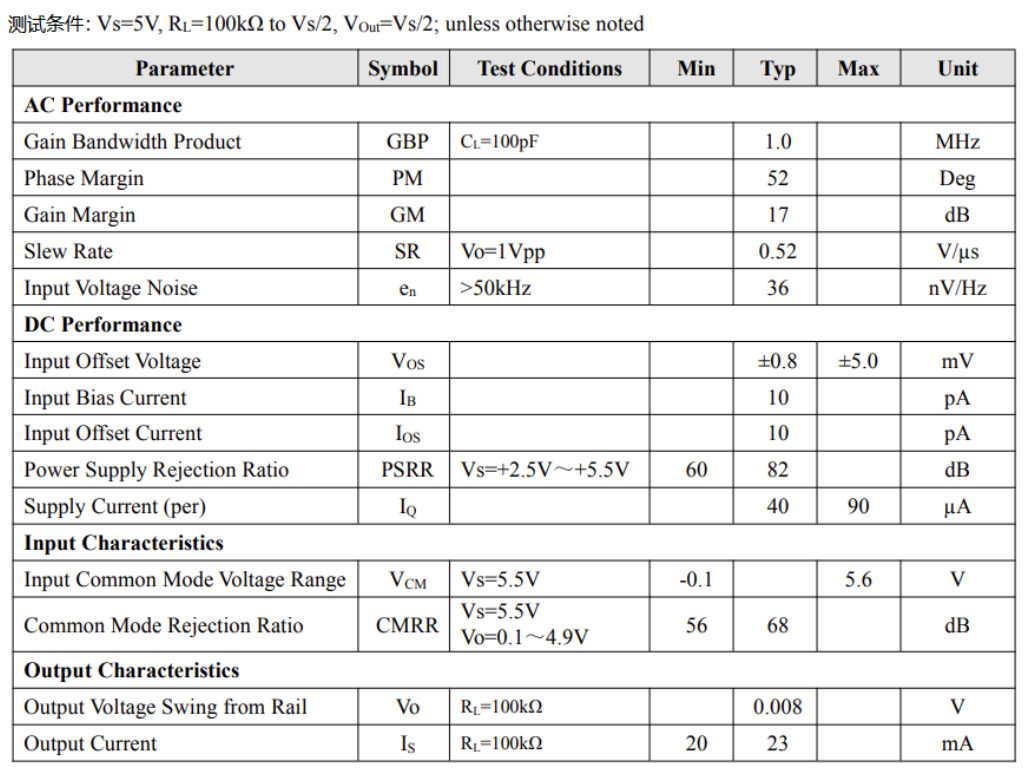

三、電氣特性
四、引腳信息

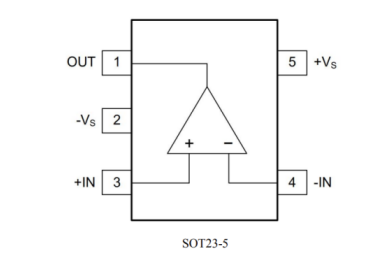

D8541引腳排列 ? ? ? ??

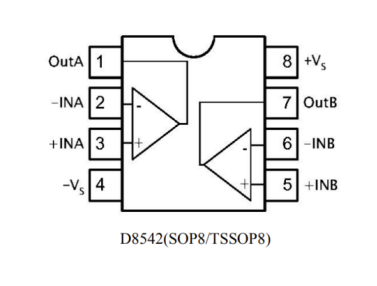

D8542引腳排列

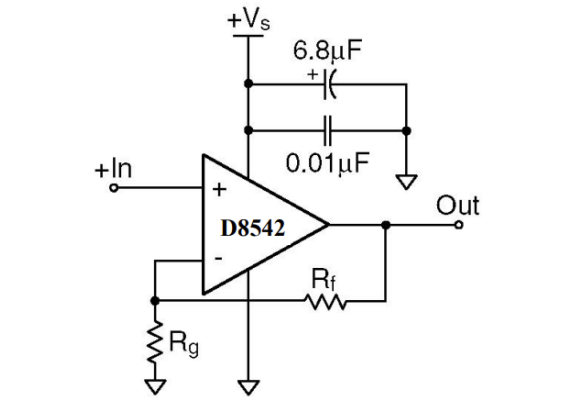

五、參考設計
審核編輯 黃宇
