給大家帶來 Texas Instruments (TI)LMH0044SQ/NOPB參數特性、EDA模型還有數據手冊。

LMH0044 SMPTE 292M /259M 自適應電纜均衡器EDA模型免費下載

http://www.asorrir.com/p/e445297968

LMH0044數據手冊

*附件：LMH0044.pdf

一、產品概述

• ?功能?：用于均衡通過電纜（或具有類似色散損失特性的任何介質）傳輸的數據。
• ?數據速率?：支持125Mbps至1.485Gbps的數據速率。
• ?電纜均衡能力?：在292M標準下，可均衡Belden 1694A電纜長達200米；在270Mbps下，可均衡長達400米。
• ?DC恢復?：實現DC恢復以正確處理病理數據條件。
• ?輸入輸出配置?：支持單端或差分輸入，50Ω差分輸出。

二、主要特性

• ?單3.3V電源供電?
• ?典型功耗?：208mW
• ?可編程閾值?：用于輸出靜音和載波檢測。
• ?手動旁路和輸出靜音?：在沒有信號時靜音輸出。
• ?載波檢測和輸出靜音引腳?：可連接在一起，在信號退化到可選級別時靜音輸出。


三、應用領域

• SMPTE 292M、SMPTE 344M和SMPTE 259M串行數字接口
• 串行數字數據均衡和接收
• 數據恢復均衡

四、電氣特性

• ?DC電氣特性?：包括輸入共模電壓、輸入電壓擺幅、輸出共模電壓、輸出電壓擺幅等。
• ?AC電氣特性?：包括最小/最大輸入數據速率、抖動、輸出上升/下降時間、輸出過沖、輸出阻抗、輸入回波損耗等。

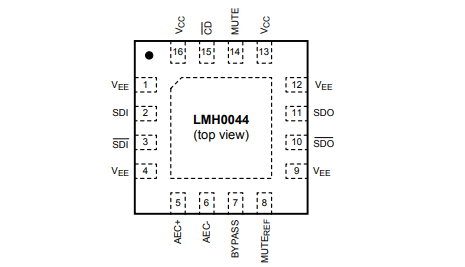

五、引腳描述

• 詳細列出了各引腳的功能，包括負電源（V_EE）、串行數據真輸入（SDI）、串行數據補輸入（SDI）、AEC+和AEC-引腳（用于AEC環路濾波器外部電容器）、旁路（BYPASS）、靜音參考（MUTE REF）、靜音（MUTE）、載波檢測（CD）等。

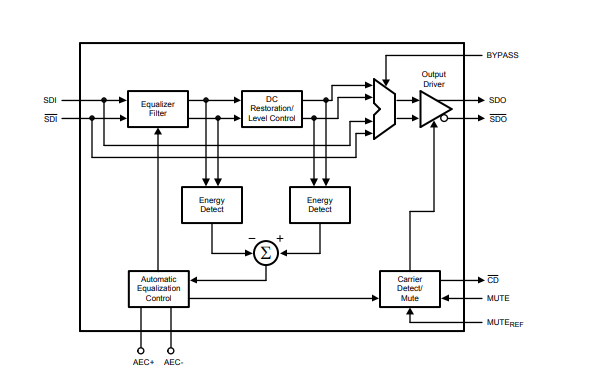

六、設備操作

• ?均衡器濾波器?：多階段自適應濾波器，可通過Bypass引腳禁用。
• ?DC恢復/電平控制?：接收來自均衡器濾波器的差分信號，并進行DC恢復。
• ? 自動均衡控制（AEC） ?：根據信號調整均衡器濾波器的增益和帶寬。
• ?載波檢測/靜音?：生成載波檢測信號并控制輸出靜音功能。

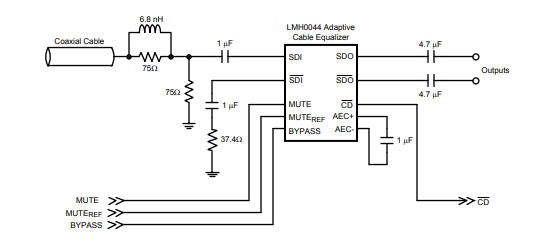

七、應用信息

• ?PCB布局建議?：參考TI的應用筆記AN-1372。
• ?替換GS1574A?：LMH0044與Gennum GS1574A引腳兼容。
• ?供電電流與電纜長度關系?：供電電流隨電纜長度的增加而減少。

八、封裝選項

• 提供了關于LMH0044封裝的信息，包括封裝類型、引腳數、環保計劃、最高結溫、設備標記等。
  這份文檔為設計師和工程師提供了關于LMH0044自適應電纜均衡器的詳細技術規格和應用指南。
