泰克TCP0030A電流探頭不消磁現象的維修實例分析

測量儀表維修中心 ? 來源:測量儀表維修中心 ? 作者:測量儀表維修中心 ? 2025-06-09 17:18 ? 次閱讀

近期有客戶送修一臺泰克TCP0030A電流探頭,客戶描述故障為:計量不過。隨即公司安排工程師進行檢測,確認故障與客戶描述一致。

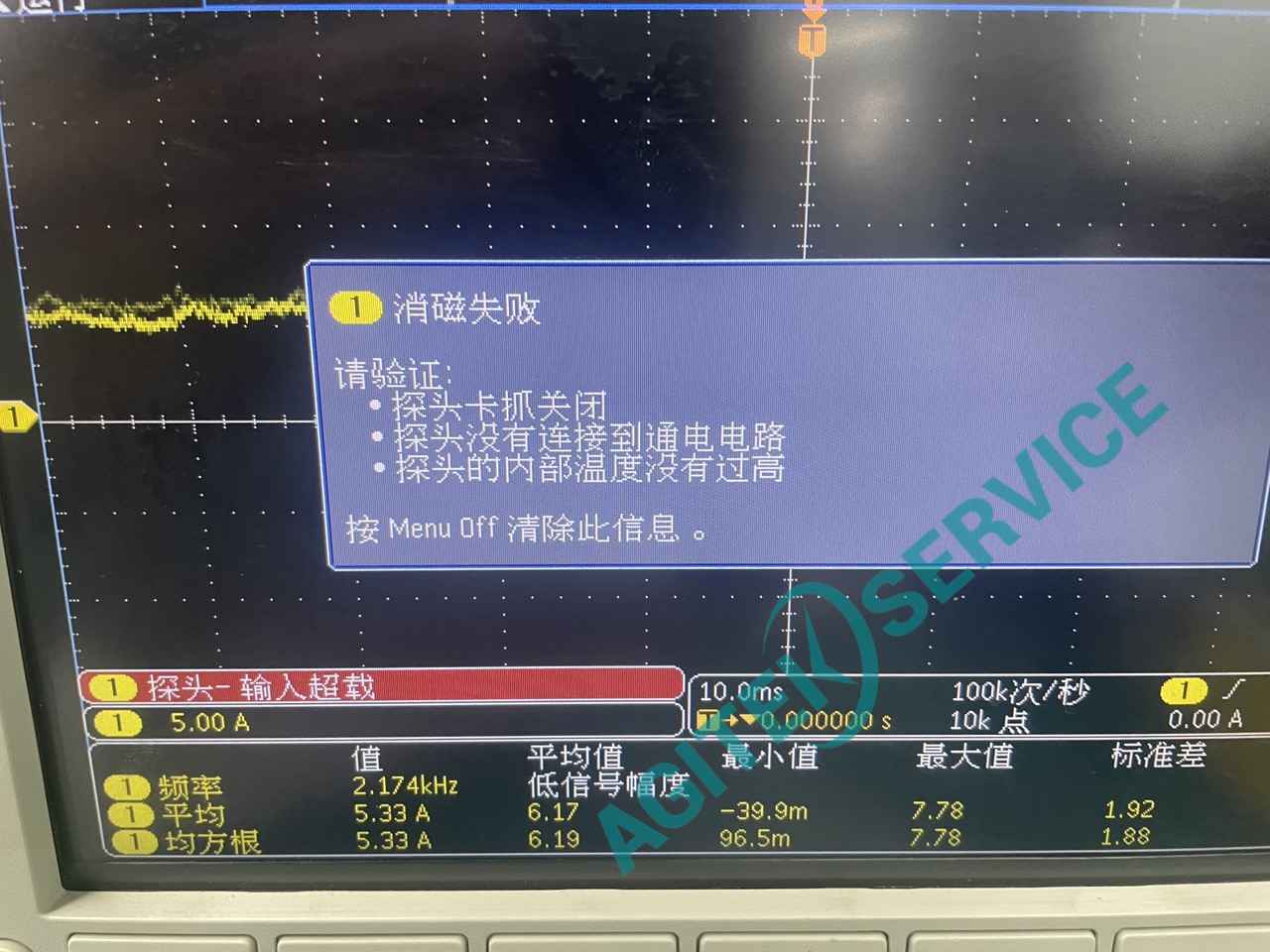

一、經檢測探頭接入示波器提示:消磁失敗、探頭-輸入超載


二、儀器外觀檢測:正常。

下面是故障圖片。

wKgZPGhGpuyAXry4AADB6ae2mac145.jpgwKgZO2hGpu2ADHq4AADm9WoJMdA388.jpgwKgZO2hGpu6AIFutAAHbCdegvSE124.jpg

三、故障檢測:

根據報錯提示檢查探頭卡抓關閉正常、示波器接入正常、探頭溫度用熱像儀測試正常。排除提示問題后根據經驗判斷就是磁頭或者主板有問題。先拆機測試主板,這個主板分為兩層,將主板分解開后對主板元器件進行初步觀察有無明顯燒毀痕跡。初步檢測主板外觀正常沒有異常點。

下一步對主板進行單獨上電發現主板供電異常,更換失效的主板組件后消磁/調零通過。


四、維修措施:

更換主板失效組件裝機測試數據指標


五、性能測試:

測試調零/消磁通過、測試交直流電流合格。


西安安泰測試科技有限公司依托于西安安泰測試設備有限公司成立于2008年,專業從事各種測試測量儀器及測試系統的維修與技術支持,具備對國內外高端儀器進行芯片級維修的技術能力。成立伊始即緊扣儀器技術發展脈搏,緊跟電子器件與PCB技術發展潮流,始終保持領先的維修技術與能力。經過多年的積累,形成以美國泰克示波器和是德科技(原安捷倫(Agilent)、惠普(HP))射頻儀器為主,涵蓋福祿克(Fluke)、吉時利(Keithley)、羅德與施瓦茨(R&S)及安立(Anritsu)等進口與國產品牌各種類型測試與測量儀器的維修能力。

安泰測試維修中心已配備各類型硬件檢測設備七十臺套,儀器的專業化集成維修平臺十二個。可提供泰克(Tektronix)、福祿克(Fluke)、吉時利(Keithley)、安捷倫(Agilent)等品牌儀器的維修服務,不僅可以幫助客戶大幅降低維修成本,同時也極大的加快了儀器維修進度,并為用戶提供儀器延保服務、儀器升級服務等多種增值服務。目前服務全國客戶達1000余家,維修臺次突破50000臺,幫助客戶節約維修經費1000多萬。
