TPS62813M 2.75V 至 6V、3A 降壓轉換器,采用 2mm x 3mm QFN 封裝數據手冊

科技綠洲 ? 2025-06-09 16:55 ? 次閱讀

TPS6281xM 是引腳對引腳 1A、2A、3A 和 4A 同步降壓直流/直流轉換器系列。所有設備均提供高效率和易用性。該器件系列基于峰值電流模式控制拓撲。低電阻開關在高環境溫度下允許高達 4A 的連續輸出電流。開關頻率可在 1.8 MHz 至 4 MHz 范圍內進行外部調節,也可以與相同頻率范圍內的外部時鐘同步。該器件可在輕負載時自動進入省電模式 (PSM),以在整個負載范圍內保持高效率。該器件在 PWM 模式下提供 1% 的輸出電壓精度,有助于設計具有高輸出電壓精度的電源。SS/TR 引腳允許用戶設置啟動時間或對輸出電壓到外部源進行形式跟蹤,從而允許對不同的電源軌進行外部排序并限制啟動期間的浪涌電流。
*附件:tps62813m.pdf

TPS6281xM 器件采用具有可濕性側面的 2mm × 3mm VQFN 封裝。

特性

  • 功能安全
  • 擴展結溫范圍為 –55°C 至 +150°C
  • 輸入電壓范圍:2.75 V 至 6 V
  • 1A、2A、3A 和 4A 轉換器系列
  • 靜態電流:15 μA(典型值)
  • 輸出電壓范圍為 0.6 V 至 5.5 V
  • 輸出電壓精度 ±1%(FPWM作)
  • 可調軟啟動
  • 在 –55°C 下啟動
  • 強制 PWM 或 PWM 和 PFM作
  • 1.8 MHz 至 4 MHz 的可調開關頻率
  • 精確的 ENABLE 輸入允許
    • 用戶定義的欠壓鎖定
    • 精確排序
  • 100% 占空比模式
  • 有源輸出放電
  • 擴頻時鐘 - 可選
  • 帶窗口比較器的電源良好輸出
  • 帶可潤濕側面的封裝

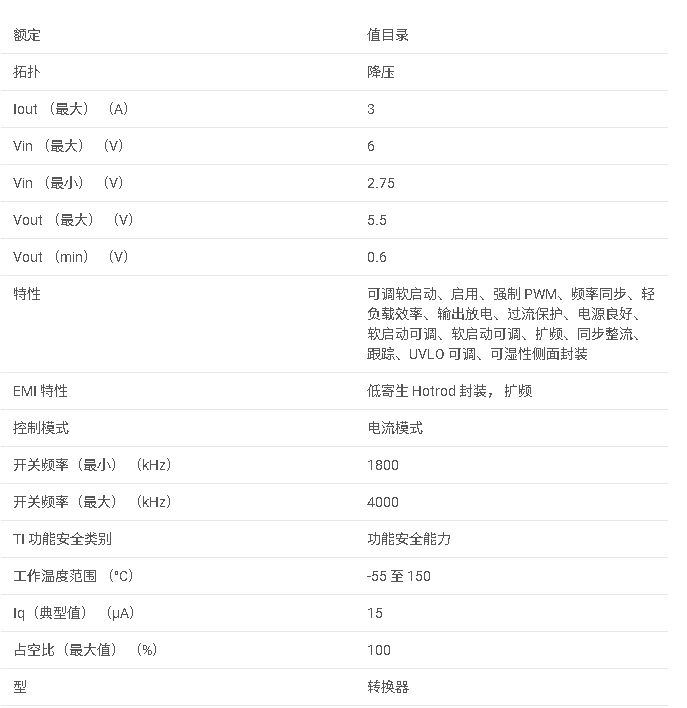

參數

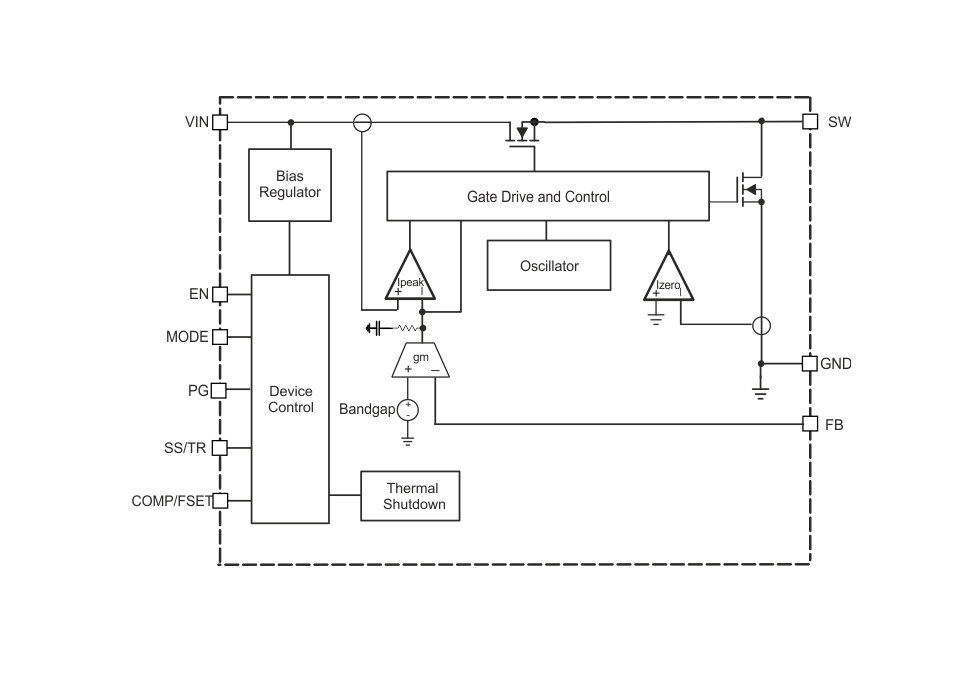

方框圖


概述

TPS62813M是一款高性能、易于使用的同步降壓DC/DC轉換器,屬于TPS6281xM系列,提供高達3A的連續輸出電流。該轉換器專為需要寬輸入電壓范圍和靈活輸出配置的應用設計,如航空電子設備、國防無線電等。

主要特性

  • ?功能安全?:提供文檔支持,幫助設計功能安全系統。
  • ?寬輸入電壓范圍?:支持2.75V至6V的輸入電壓。
  • ?寬輸出電壓范圍?:輸出電壓可調,范圍從0.6V至5.5V。
  • ?高效率?:采用峰值電流模式控制,提供高達95%的效率。
  • ?靈活的操作模式?:支持強制PWM模式、PWM/PFM自動切換模式,以及1.8MHz至4MHz的可調開關頻率。
  • ?精確使能控制?:允許用戶定義輸入欠壓鎖定,實現精確的電源排序。
  • ?多種保護功能?:包括過流保護、短路保護、過熱保護等。

應用領域

  • ?航空電子設備?
  • ?國防無線電?
  • ?導彈制導前端?
  • ?機載娛樂系統?
  • ?鐵路運輸?

功能描述

  • ?峰值電流模式控制?:提供快速瞬態響應和穩定的輸出電壓。
  • ?軟啟動/跟蹤功能?:通過SS/TR引腳實現軟啟動或輸出電壓跟蹤外部源。
  • ?電源良好輸出?:PG引腳提供電源良好指示,便于系統監控。
  • ?100%占空比模式?:在輕載或寬輸入/輸出電壓范圍下提供穩定的輸出電壓。
  • ?外部同步?:MODE/SYNC引腳支持外部時鐘同步,便于多轉換器并聯應用。
  • ?可選擴展溫度范圍?:支持-55°C至+150°C的結溫范圍。

電氣特性

  • ?開關頻率?:1.8MHz至4MHz可調。
  • ?靜態電流?:典型值為15μA。
  • ?輸出電壓準確度?:±1%(FPWM模式下)。
  • ?熱關斷閾值?:典型值為170°C。

外部組件選擇指南

  • ?電感?:推薦使用0.47μH的電感,以優化效率和瞬態響應。
  • ?輸出電容?:推薦使用低ESR的陶瓷電容,以減小輸出電壓紋波。
  • ?輸入電容?:推薦使用至少10μF的陶瓷電容作為旁路電容。

PCB布局建議

  • ?最小化寄生參數?:輸入和輸出電容應盡可能靠近TPS62813M放置,以減小寄生電感和電阻。
  • ?敏感信號布局?:FB引腳和SS/TR引腳的連接應盡可能短,避免噪聲耦合
  • ?散熱設計?:在PCB設計中考慮散熱,確保轉換器在高負載下的穩定運行。

總結

TPS62813M是一款功能強大、靈活易用的同步降壓DC/DC轉換器,適用于多種高要求的應用場景。其寬輸入電壓范圍、高達3A的連續輸出電流、靈活的操作模式以及全面的保護特性,使得TPS62813M成為電源管理的理想選擇。通過合理的外部組件選擇和PCB布局設計,可以充分發揮TPS62813M的性能優勢,滿足復雜應用對電源系統的嚴格要求。
