引言

隨著科技的不斷進步，無線充電技術已經成為現代生活中不可或缺的一部分。從智能手機到電動汽車，無線充電的應用場景越來越廣泛。高效、緊湊的功率器件成為了市場的迫切需求。今天我們將深入探討幾款在無線充電領域表現出色的產品：MOSFET、JSFET和ESD靜電防護器件，以及它們的技術優勢和應用場景。

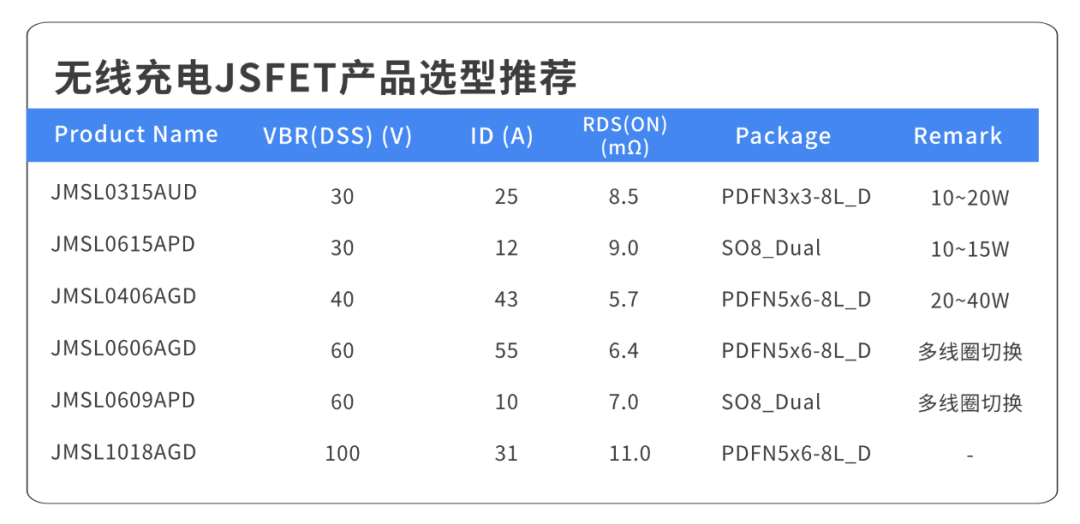

無線充電的核心元器件—JSFET

JJM

JSFET（ Junction Field-Effect Transistor）是一種場效應晶體管，廣泛應用于無線充電器中。它通過控制電流的流動來實現高效的能量傳輸。

JSFET在無線充電器中的優勢

先進SGT工藝提供更優RDS(ON)及EAS

JSFET采用了先進的SGT（Shielded Gate Trench）工藝，這種工藝不僅提供了更優的RDS(ON)（導通電阻），還顯著提升了EAS（單脈沖雪崩能量）。這意味著在相同的電壓和電流條件下，JSFET能夠減少能量損耗，提高充電效率。

成熟工藝帶來的高可靠性

JSFET的生產工藝已經非常成熟，確保了產品的高可靠性。無論是在高溫還是高濕環境下，JSFET都能穩定工作，延長了無線充電器的使用壽命。

雙芯片封裝，節省PCB尺寸及成本

JSFET采用雙芯片封裝技術，不僅節省了PCB（印刷電路板）的尺寸，還降低了生產成本。這對于追求輕薄設計的現代電子設備來說，無疑是一個巨大的優勢。

無線充電器的工作原理

無線充電器的核心部件包括Gate Driver（柵極驅動器）、SBD（肖特基勢壘二極管）、MOSFET（金屬氧化物半導體場效應晶體管）和Feed Coil（饋電線圈）。這些部件協同工作，確保電能能夠高效地從充電器傳輸到設備。

Gate Driver：控制MOSFET的開關，確保電流的精確控制。

SBD：用于防止電流反向流動，保護電路。

MOSFET：作為開關元件，控制電流的通斷。

Feed Coil：通過電磁感應將電能傳輸到接收設備。

無線充電的核心元器件—MOSFET

JJM

MOSFET（金屬氧化物半導體場效應晶體管）在無線充電技術中扮演著至關重要的角色。無線充電系統通常包括發射端（充電器）和接收端（設備），而 MOSFET 在這兩個部分中都有廣泛應用。

MOSFET-JMSL0315ARD在無線充電中的應用

高效功率轉換與能量傳輸

發射端與接收端：在無線充電系統中，MOSFET 用于發射端的高頻逆變器電路，將直流電轉換為交流電，并通過接收端的整流電路將交流電轉換回直流電。高效的 MOSFET 能夠顯著減少能量損耗，提高充電效率。

低導通阻抗與快速開關：低導通阻抗（如 JMSL0315ARD 的 6.5mΩ）和快速開關特性（低 Ciss 和 Qg）是實現高效能量傳輸的關鍵，減少導通和開關損耗，提升系統整體性能。

熱管理與系統可靠性

寬結溫范圍：MOSFET 的寬結溫范圍（如 -55°C 至 150°C）確保在各種環境條件下穩定工作，增強系統的可靠性。

散熱與封裝設計：小型化封裝（如 DFN3030-8L）不僅節省空間，還優化散熱性能，減少熱阻，提高散熱效率，確保系統長時間穩定運行。

系統集成與性能優化

緊湊型設計：MOSFET 的小型化封裝和雙芯半橋方案（如 JMSL0315ARD）簡化電路設計，減少元件數量，滿足現代無線充電設備的小型化和便攜化需求。

低損耗與兼容性：通過優化 MOSFET 的電氣參數（低 Rdson、低 Ciss 和低 Qg），降低導通和開關損耗，提高效率。同時，確保與市場上其他產品的兼容性，便于設計中的互換性和性能一致性。

JMSL0315ARD 憑借其緊湊型設計、優異的電氣性能和可控的封裝技術，成為無線充電應用中高性能 MOSFET 的理想選擇。

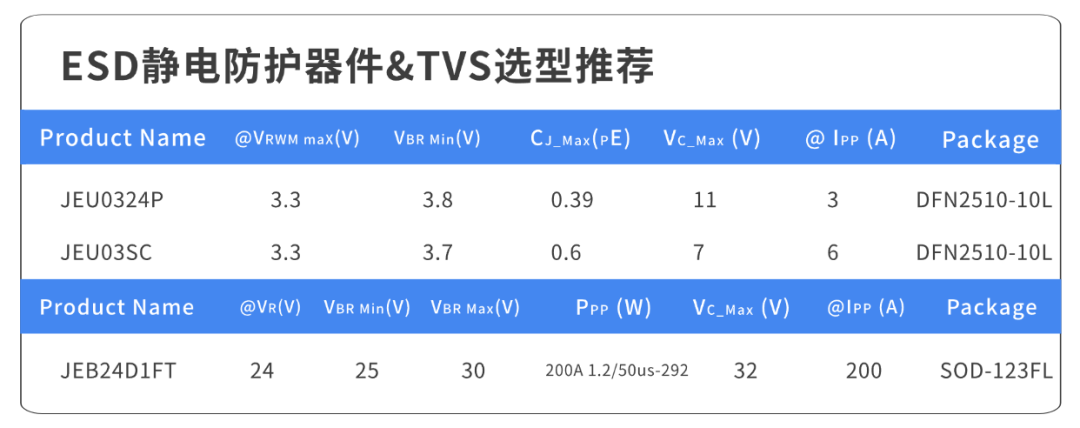

無線充電的核心元器件—ESD靜電防護器件

JJM

在無線充電場景中，Type-C接口常用于充電和數據傳輸的雙重功能。無線充電系統通常需要高效的功率管理和穩定的數據傳輸，而Type-C接口的高集成度和快速充電能力使其成為理想選擇。然而，無線充電設備在使用過程中頻繁插拔Type-C接口，增加了靜電放電的風險。因此，在設計無線充電設備時，必須充分考慮ESD保護措施，以確保Type-C接口在高速數據傳輸和高功率充電中的穩定性和耐用性。捷捷微電ESD靜電防護器件通過優化電路設計和采用先進的ESD防護技術，可以有效提升Type-C接口在無線充電應用中的可靠性和用戶體驗。

ESD靜電防護器件在無線充電中的典型特性

采用標準表面貼裝式DFN2510封裝

快速的響應時間

出色的箝位能力

漏電流小

不含鹵素且符合RoHS及Reach測試標準

產品電容低至0.3pF以下，滿足對Type-C的高速傳輸要求

ESD防護器件、JSFET和MOSFET在無線充電器中的應用，不僅顯著提升了充電效率，還大幅增強了設備的可靠性和耐用性。ESD防護器件有效防止靜電放電對敏感電路的損害，確保設備在頻繁插拔和復雜環境下的穩定運行。JSFET和MOSFET則通過其低導通阻抗和快速開關特性，優化了功率轉換效率，減少了能量損耗，從而提高了無線充電的整體性能。隨著技術的不斷進步，捷微電的產品在無線充電領域的應用前景廣闊。未來，我們可以期待這些高性能器件在更多領域得到廣泛應用，為我們的生活帶來更多便利和創新。
