在后臺有同學私信小編讓講講DeviceNet轉Modbus-RTU協議網關,今天小編給大家詳細解讀下,建議大家收藏哦,以免今后用到的時候找不到。
一,產品主要功能
JH-DVN-RTU疆鴻智能是自主研發的一款DeviceNet從站功能的通訊網關。該產品主要功能是將DeviceNet總線和Modbus-RTU網絡連接起來。
本網關連接到DeviceNet總線中做為從站使用,連接到Modbus-RTU總線中做為主站或從站使用。

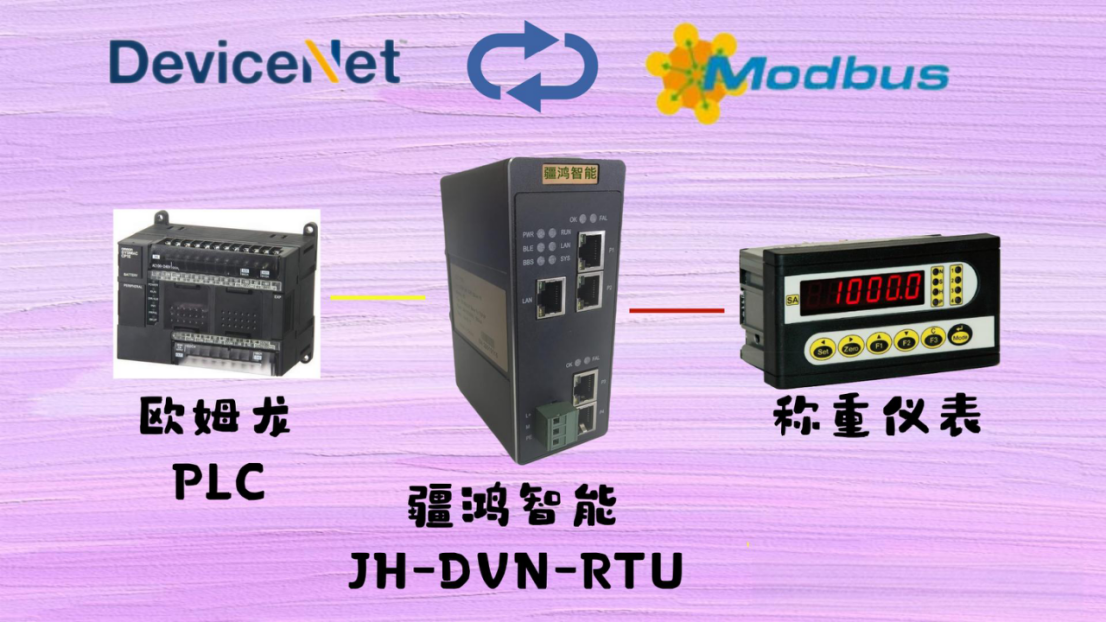

二,典型應用拓撲圖
三,技術參數
1、DeviceNet技術參數
● DDeviceNet接口為從站,支持 poll 掃描
● 支持的波特率:125K, 250K, 500K
● DeviceNet網絡總線供電
● DeviceNet最大輸入輸出長度:各 128bytes
● DeviceNet站地址:0-31
2、Modbus-RTU技術參數
● 網關的Modbus接口可通過撥碼選擇做為主站或從站,兩種工作方式二選一工作。
● 網關的Modbus接口可通過撥碼選擇 RS485 接口或 RS232 接口,兩種接口二選一工作。
● 網關的Modbus波特率支持: 2400、4800、9600、19.2K、38.4K、
57.6K、 115.2K 等。
● 網關的Modbus字符格式及校驗位:8 位無校驗+1 停止位、8 位+偶校驗
+1 停止位、8 位+奇校驗+1 停止位、8 位無校驗+2 停止位。
● 網關作為Modbus主站,支持 01H、02H、03H、04H、05H、06H、
0FH、 10H 號功能。
● 網關作為Modbus從站,支持 03H、04H、06H、10H 號功能。網關作為Modbus主站,最多能帶 32 個Modbus從站。
● DeviceNet接口為從站,支持 poll 掃描
● 支持的波特率:125K, 250K, 500K
● DeviceNet網絡總線供電
● DeviceNet最大輸入輸出長度:各 128bytes
● DeviceNet站地址:0-31

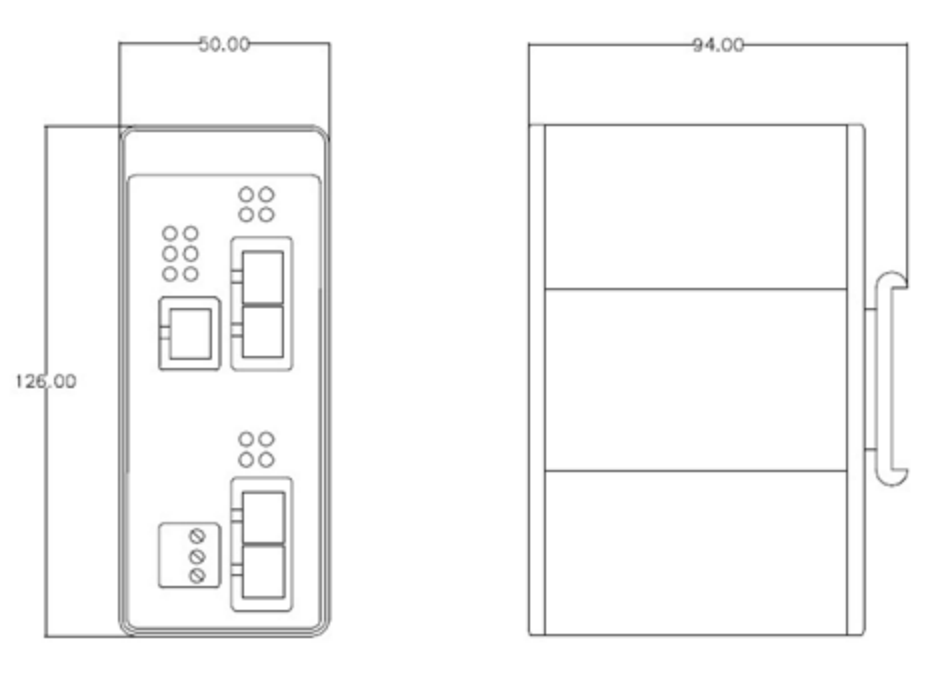

四,產品尺寸圖
五,端子說明
3PIN端子M:電源0V
3PIN端子PE:保護地
網口LAN:網關下載口
網口P1和P2:DeviceNet/IP接口
6PIN端子A+:485信號A
6PIN端子B-:485信號B
6PIN端子TR:485終端電阻,TR與B短接表示接入終端電阻
6PIN端子TX:232發送信號
6PI端子RX:232接收接收
6PIN端子GND:232口GND
總結
以上就是小編為大家總結的DeviceNet轉Modbus-RTU協議網關的詳細解讀,不管您是工程師還是行業專家或是自動化愛好者,都歡迎大家來交流討論。
