據2021年1-10月份全國火災形勢報告顯示,在1-10月份火災事故中,電氣火災占據了火災總數的50.4%, 其中電氣線路是電氣火災中最主要的起火源,所占的比例高達60%以上是防范的重點,其中由于中性線導致的起火數量占有不小比例,在電氣系統的運行中,中性線電流過大是一個常見卻又極易被忽視的安全隱患。它就像潛伏在暗處的殺手,悄無聲息地威脅著整個電氣系統的穩定運行。當這個問題出現時,可能會引發一系列嚴重的后果,從設備的損壞到生產的中斷,甚至對人員安全構成威脅。因此,深入了解中性線電流過大的原因和危害,并采取有效的防范措施,對于保障電氣系統的安全至關重要。接下來,讓我們一同揭開中性線電流過大的神秘面紗,探尋其背后的真相。
二、中性線電流過大的原因剖析
三相不平衡:在理想的三相電路中,三相電流大小相等、相位互差 120°,此時中性線電流理論上為零。然而,在實際運行中,由于各種單相負載(如照明設備、小型電器等)的接入,很難保證三相負載完全平衡。當三相負載不平衡時,各相電流的大小和相位就會出現差異,這些不平衡電流會在中性線中匯聚,導致中性線電流增大。例如,在居民小區的供電系統中,由于各戶的用電設備不同,用電時間也不一致,就很容易出現三相不平衡的情況,進而使中性線電流超標。
接地故障:電氣設備或線路的接地故障也是導致中性線電流過大的重要原因之一。當發生接地故障時,故障相的電流會通過接地路徑流向大地,而中性線作為電流的返回路徑,電流會相應增大。這種情況不僅會使中性線承受額外的電流負荷,還可能引發漏電保護裝置的誤動作,影響整個系統的正常運行。
諧波干擾:隨著電力電子技術的廣泛應用,大量非線性負載(如變頻器、開關電源、整流器等)接入電網。這些非線性負載在運行過程中會產生大量的諧波電流,其中三次及三次倍數次諧波在中性線中相位相同,無法相互抵消,反而會疊加在一起,使中性線電流急劇增大。在一些現代化的辦公大樓中,大量的電腦、服務器等設備都屬于非線性負載,它們產生的諧波電流會對中性線造成嚴重的影響,甚至可能使中性線電流超過相線電流。
三、中性線電流過大的危害警示
縮短設備壽命:過高的中性線電流會使電氣設備(如變壓器、電纜、開關等)產生額外的發熱和損耗。以變壓器為例,中性線電流過大可能導致變壓器鐵芯過熱,加速絕緣材料的老化,從而縮短變壓器的使用壽命。據統計,因中性線電流過大導致的變壓器故障,在所有變壓器故障中占比相當高,給企業和用戶帶來了巨大的經濟損失。
影響生產連續性:在工業生產中,中性線電流過大可能引發電氣故障,導致生產線停機。這不僅會造成直接的生產損失,還可能影響上下游企業的正常運作,給整個產業鏈帶來連鎖反應。例如,某汽車制造企業因中性線電流過大導致生產線突然中斷,不僅當天的生產計劃無法完成,還影響了后續的零部件供應和整車裝配,損失慘重。
威脅人員安全:過大的中性線電流可能導致電氣設備外殼帶電,增加人員觸電的風險。一旦發生觸電事故,后果不堪設想。此外,由于中性線電流過大引發的電氣火災,也會對人員的生命和財產安全構成嚴重威脅。根據消防部門的統計數據,電氣火災在各類火災事故中占比逐年上升,其中中性線電流過大是引發電氣火災的重要原因之一。
四、安科瑞ANSNP中線安防保護器:電氣安全的救星(采購/詢價:安科瑞曹經理137/7441/3253)
面對中性線電流過大帶來的種種威脅,有沒有一種有效的解決方案呢?答案是肯定的,那就是安科瑞中線安防保護器。作為一款專門針對中性線電流過大問題設計的高科技產品,安科瑞中線安防保護器憑借其卓越的功能特點,成為了電氣系統安全運行的堅實守護者。接下來,讓我們深入了解一下這款保護器的強大之處。
ANSNP中線安防保護器
實時精準監測,隱患無所遁形
安科瑞中線安防保護器配備了高精度的傳感器,能夠實時采集電力線路中的電流、電壓等關鍵參數。這些參數被迅速傳輸至內置的智能運算模塊,該模塊如同一位經驗豐富的電工大師,能夠對數據進行快速而準確的分析。一旦檢測到中性線電流超出正常范圍,保護器會立即啟動復雜的算法程序,精準定位電流異常的源頭。無論是三相不平衡、接地故障還是諧波干擾,都難以逃過它的 “火眼金睛”。通過這種實時精準的監測,保護器能夠在隱患剛剛萌芽時就及時發現,為后續的保護動作提供有力依據。
快速切斷保護,故障及時止損
當安科瑞中線安防保護器檢測到中性線電流異常且達到設定的保護閾值時,它會展現出強大的執行能力。在短短毫秒級的時間內,保護器就能迅速切斷電流通路,如同給電路安裝了一個靈敏的 “剎車裝置”,有效阻止異常電流繼續對設備造成損害。這種快速切斷保護功能,能夠在關鍵時刻迅速止損,避免故障的進一步擴大,從而最大限度地保護電氣設備和人員的安全。
智能報警通知,運維高效便捷
除了實時監測和快速切斷保護功能外,安科瑞中線安防保護器還具備智能報警通知功能。一旦檢測到故障,保護器會立即通過聲光警報向周圍人員發出警示,同時還會通過遠程通信模塊將故障信息發送給管理人員的手機或監控平臺。這樣,管理人員無論身在何處,都能第一時間得知故障情況,并及時采取相應的處理措施。這種智能報警通知功能,大大提高了運維的效率和及時性,減少了故障處理的時間,降低了因故障導致的損失。
安裝簡便靈活,適應多樣場景
在實際應用中,安科瑞中線安防保護器的安裝也非常簡便靈活。它采用了緊湊的模塊化設計,體積小巧,不占用過多的空間。無論是在新建的電氣系統中,還是對現有系統進行改造升級,都能輕松安裝。同時,保護器還具備良好的兼容性,能夠與各種不同類型的電氣設備和系統配合使用,適用于工業廠房、商業建筑、住宅小區等多種場景。
五、實際案例見證實力
江蘇某制造企業由于存在大量的LED照明燈具和可控硅調功器控制的電加熱設備致使產生大量的3次諧波,N線電流最大可達500A左右,線纜和斷路器發熱異常,現場的生產設備受到嚴重影響,生產效率下降。現場18個末端治理點位,以某個末端配電箱為例進行N線治理測試。

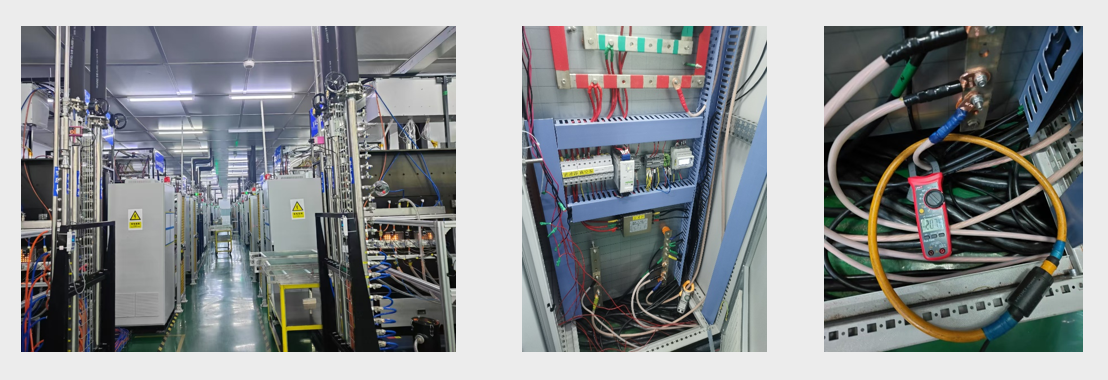

現場布線圖

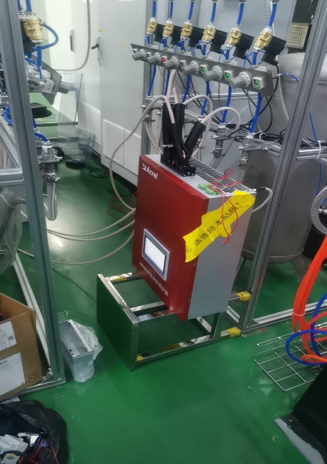

現場安裝圖片
現場情況:加熱管投入運行少,功率小,電流小,此時N線電流120A左右;加熱管投入運行多,35%功率運行,N線電流較大,可達480A左右。 設備配置:1臺ANSNP100壁掛模塊 治理效果: N線電流減小。3次和9諧波電流由治理之前的109.86A和35.66A降低到3.95和3.3A,ANSNP對于N線電流中3次諧波的治理能力補償率在97%及以上,符合前期預期的治理要求; 線纜和斷路器的溫度降低

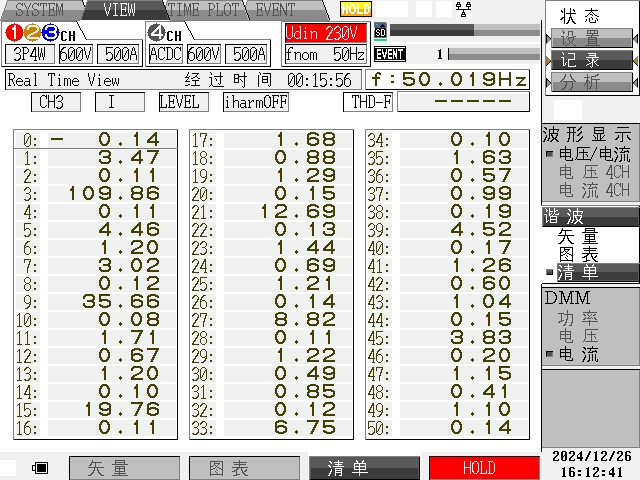

治理前

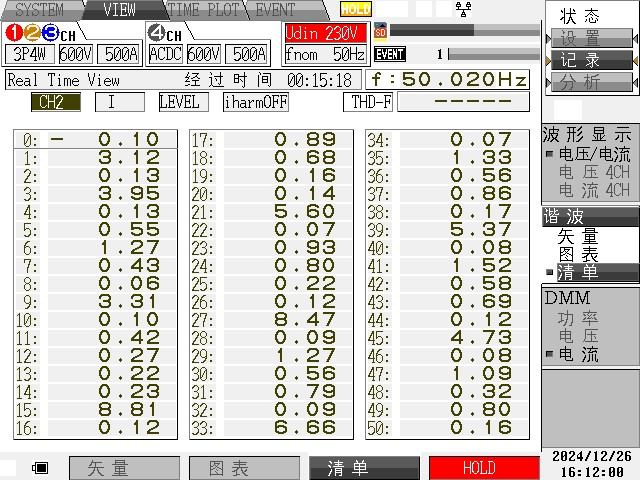

治理后

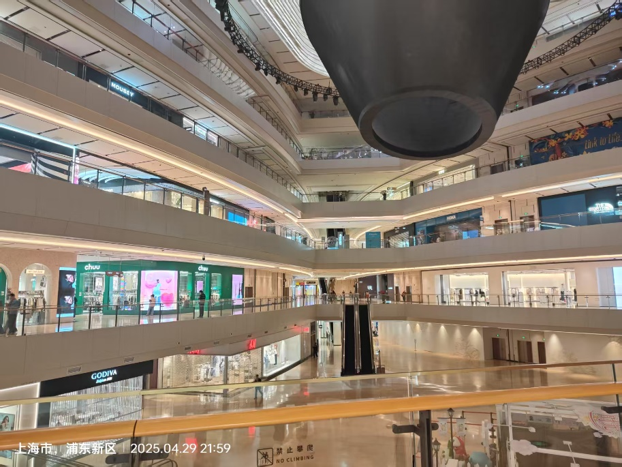

商業綜合體:護航繁華商業活動
某大型商業綜合體,內部匯聚了眾多商家,涵蓋了餐飲、零售、娛樂等多種業態,用電設備種類繁多且復雜。其配電室的 T2 變壓器噪音較大,零排上溫升較高,致使現場配電柜柜內溫度過高,嚴重威脅到電氣設備的安全運行。經過對變壓器總進線及支路負荷的測試,發現中線電流過大是導致這一系列問題的根源。

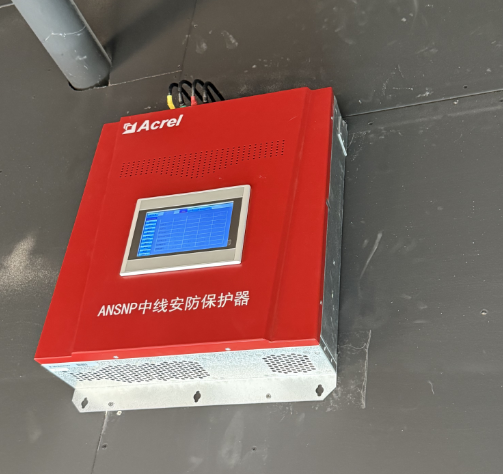

現場安裝圖片
該商業綜合體安裝安科瑞中線安防保護器后,中線電流從 553A 明顯減小到 4A ,中線溫升也大幅降低。這不僅有效降低了變壓器和配電柜的運行溫度,減少了設備的損耗和故障風險,還為商業綜合體內的商家提供了穩定的電力供應,確保了各種商業活動的順利進行,保障了商業綜合體的持續繁榮。
六、總結與展望
中性線電流過大這一問題猶如隱藏在電氣系統中的定時炸彈,其產生的危害不容小覷,從設備壽命的縮短到生產連續性的破壞,再到人員安全面臨的威脅,每一個方面都與我們的生活和生產息息相關。而安科瑞中線安防保護器憑借其卓越的功能,在實際應用案例中展現出強大的實力,成為解決中性線電流過大問題的可靠選擇。
在當今社會,無論是工業生產、商業運營還是日常生活,電力的穩定供應都至關重要。因此,我們必須高度重視電氣安全問題,將預防中性線電流過大等隱患作為保障電力系統穩定運行的關鍵環節。對于相關企業和單位而言,積極推廣和應用安科瑞中線安防保護器這樣的先進設備,是提升電氣安全水平、降低潛在風險的有效舉措。同時,加強對電氣系統的日常監測和維護,提高操作人員的專業素養和安全意識,也是確保電氣系統長期穩定運行的重要保障。
相信隨著技術的不斷進步和人們對電氣安全重視程度的提高,安科瑞中線安防保護器將在更多領域發揮重要作用,為我們的生活和生產提供更加可靠的電力保障,共同構建一個安全、穩定、高效的用電環境。
