VGA接口靜電保護方案

賽米微爾Semiware ? 2025-06-09 13:38 ? 次閱讀

一、概述

VGA(Video Graphics Array)接口在實際應用中容易受到靜電放電(ESD,Electrostatic Discharge)的影響,特別是在插拔電纜或觸摸端口時。如果不加保護,ESD可能會損壞VGA接口芯片或其他電子元件,導致系統不穩定或失效。因此,為VGA接口提供靜電保護是很有必要的。

二、靜電風險分析

1、接口結構風險
VGA接口通常采用金屬外殼(D-sub 15針),但針腳暴露在插拔過程中,易受靜電放電影響。內部信號線(如RGB、行場同步信號)直接連接顯示設備的主控芯片,靜電可能通過針腳傳導至敏感電路。

2、主要靜電路徑
直接放電:人體或工具接觸接口金屬部分時,靜電通過針腳(尤其是未接地的屏蔽層)進入設備。耦合放電:靜電通過電場或磁場耦合到信號線上,導致信號干擾或芯片損壞。

3、潛在損壞
視頻處理芯片(如GPUADC芯片)的I/O端口擊穿。信號失真、顯示異常(如花屏、閃爍)。長期累積靜電可能導致接口氧化,接觸不良。

三、靜電保護方案


VGA接口靜電保護方案

1、方案說明

ESD二極管(靜電抑制器)

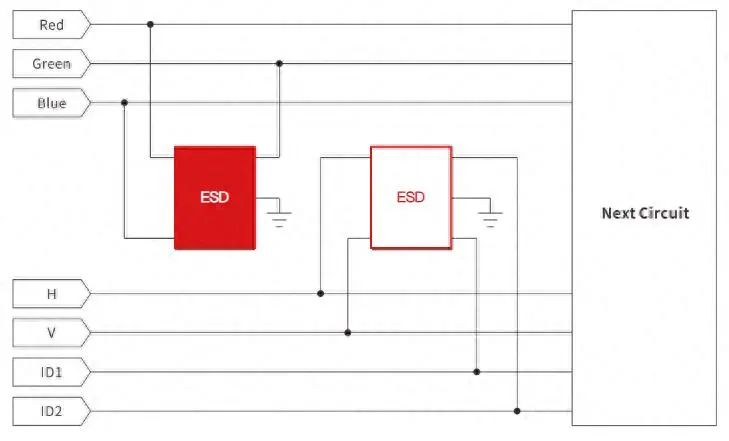

在VGA接口的RGB信號線、同步信號線上并聯ESD二極管(SESRV05-4A),鉗位電壓至安全范圍(如±15kV)。布局時盡量靠近接口端,確保低阻抗路徑。

屏蔽與接地
確保VGA金屬外殼與設備機殼良好接觸,并通過低阻抗路徑接地(建議接地電阻<1Ω)。信號線的屏蔽層應雙端接地(若設備共地)或單端接地(避免地環路干擾)。

濾波電路
在信號線上串聯磁珠(如0603封裝,100Ω@100MHz)抑制高頻干擾。添加小容量陶瓷電容(如10pF)濾除耦合噪聲。

2、推薦保護器件

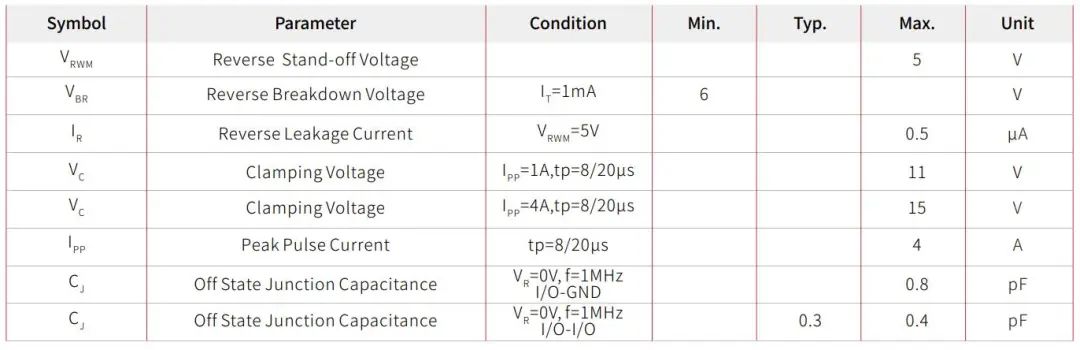

ESD推薦使用SESRV05-4A系列ESD二極管陣列,采用SOT-23-6L標準封裝,具有漏電流小,反應速度快(nS級),可靠性高等特性,被廣泛應用于HDMIUSB,VGA等高速信號傳輸接口ESD靜電防護,保護每個輸入/輸出引腳,為可能經歷破壞性靜電放電(ESD)的電子設備提供高級別保護。如需了解產品詳情,可訪問SESRV05-4A-靜電抑制器-ESD二極管-TVS二極管陣列


SESRV05-4A系列ESD二極管

四、測試與驗證

ESD測試標準
依據IEC 61000-4-2標準進行接觸放電(±4kV/±8kV)和空氣放電(±8kV/±15kV)測試。測試后需檢查顯示功能、信號完整性及接口物理狀態。

常見失效模式
信號線對地短路、ESD二極管擊穿損壞、視頻輸出異常。

五、了解更多

如需要了解更多該方案的詳細信息,請與我們的工程師團隊聯系,或者訪問具體參考設計頁面:VGA接口靜電保護方案-VGA接口熱插拔保護方案-VGA接口用ESD二極管;您在設計方案的過程中,也可以提供更多信息(如工作電壓、接口種類、是否接地等),我們可以按照您的要求進行方案設計及測試環境搭建。
