當無葉風扇送出柔風時,內部13萬轉無刷電機正被MOSFET精準驅動;掃地機鉆進7cm縫隙,7組電機協同完成毫米級貼邊清掃;電動牙刷以31,000次/分鐘振動清潔齒縫,筋膜槍在50μs內響應力度調節,而高空作業無人機正用高壓水刷洗摩天幕墻——這些看似平常的設備,背后都藏著無刷電機+電子驅動的精密控制系統。
一、電機驅動的技術內核:從機械換向到電子革命
機械換向時代—有刷電機
傳統有刷電機依賴碳刷與換向器的物理接觸傳導電流。當電流通過碳刷滑入旋轉的換向片,線圈磁場與永磁體相互作用產生轉矩。但電火花帶來電磁干擾,機械磨損更需定期更換碳刷。優勢在于結構簡單、啟動轉矩大,至今仍用于車窗升降、兒童玩具車等場景。
電子換向時代—無刷電機
現代無刷電機顛覆了能量轉換邏輯——永磁體變轉子,線圈成定子。通過霍爾傳感器感知轉子位置,驅動電路精準切換三相電流方向。
電機應用場景
常用場景電機類型選擇
場景需求 | 推薦類型 | 典型案例 |
低成本/簡單控制 | 有刷電機 | 玩具車、電動窗簾、廉價電鉆 |
高精度/長壽命 | 無刷電機 | 無人機、機器人關節、硬盤主軸 |
瞬時大扭矩啟動 | 有刷電機 | 汽車啟動電機(500A峰值電流) |
高速持續運行 | 無刷電機 | 吸塵器(10萬轉/分)、牙科手機 |
強電磁干擾敏感環境 | 無刷電機 | 核磁共振儀、航天設備 |

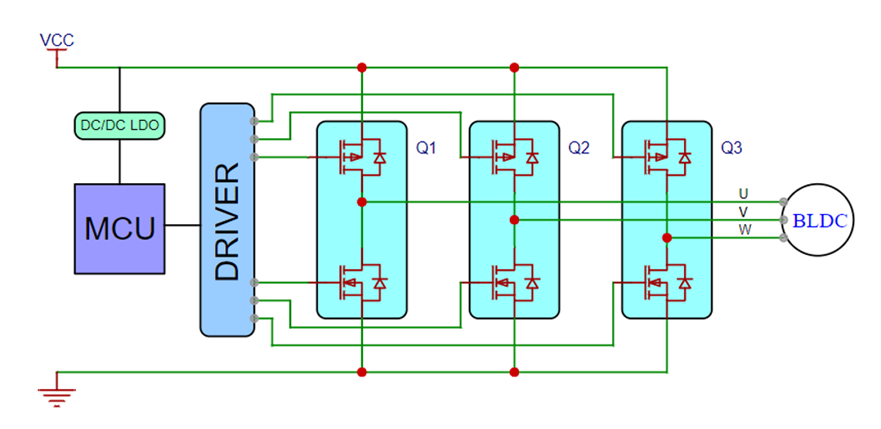

二、無刷電機驅動 N+P型合封MOS應用原理框圖
上海雷卯EMC小哥列出無刷電機框圖如上。無刷電機系統主要由MCU, DRIVER和功率開關管(MOS)組成,其中功率開關管是三顆N+P型合封MOS管(Q1,Q2和Q3),控制直流電機的方向和轉速。采用N+P型合封MOS管相比于適用六顆NMOS管的系統,驅動簡單,電路尺寸更小,性能穩定,成本低。

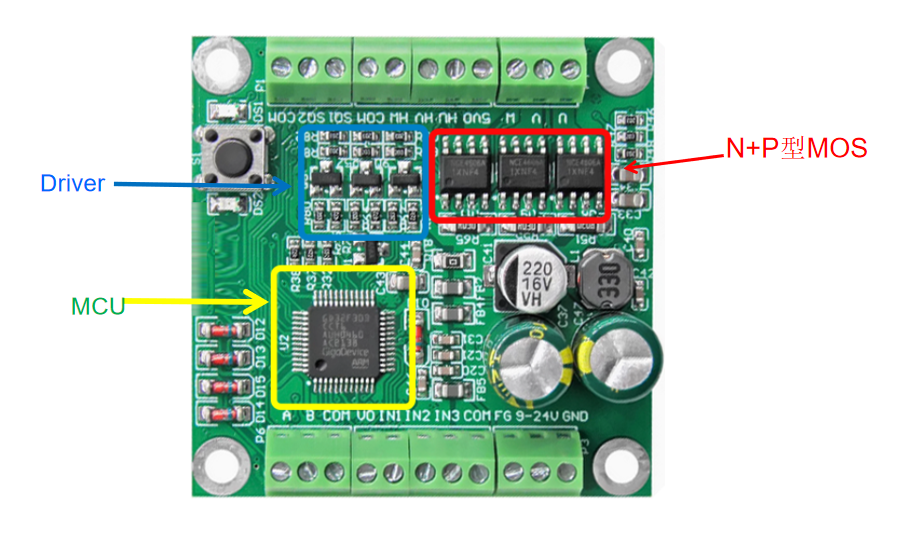

N+P型MOS應用- PCBA
合封N+P型MOS 極大節省了板面空間。

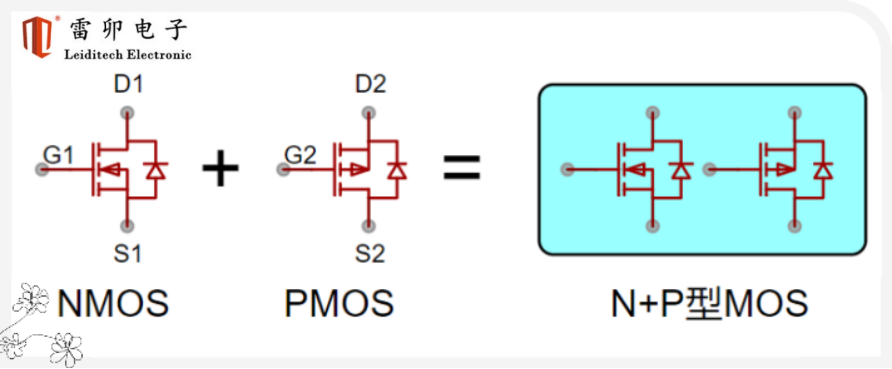

三、N+P型MOS介紹
N+P型(Complementary)MOSFET產品,是以高、低邊配置將N溝道與P溝道 MOSFET集成至單個封裝中,極大程度上優化了產品封裝結構。該類Complementary MOSFET產品不僅能夠提高設計人員的設計效率,同時也能優化系統結構,提供成本更低且更加可靠的解決方案。
該類產品廣泛應用于DC-DC轉換、電機控制以及電池管理系統等

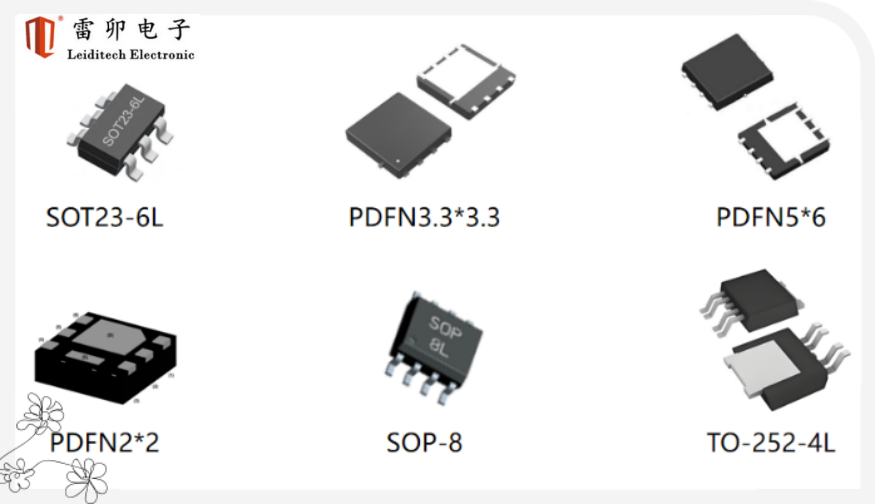

上海雷卯N+P型合封MOS主要封裝有以下幾種:
N+P型MOSFET產品封裝外形主要有:SOT23-6L、PDFN3.3*3.3、PDFN5*6、SOP-8、TO-252-4L等緊湊型封裝形式。

列出部分上海雷卯N+P合封MOS 型號用于無刷電機
Leiditech PartNumber | Package | N/P | Vdss | ID(A) 25℃ | VGS(V) | Pd(W) | VGS(th) | Ron(10V) | Ron(10V) | Ron(4.5V) | Ron(4.5V) |
LM3D40NP02 | PDFN3X3 | N+P | 20/-20 | 40/-30 | 10 | 20/20 | 0.68/-0.6 | 5.3/10.5 | 6.5/13 | 7.0/13.5 | 8.5/17 |
LM5D70NP02 | PDFN5X6 | N+P | 20/-20 | 70/-65 | 10 | 46/46 | 0.68/-0.6 | 3.7/5.5 | 4.5/6.5 | 4.5/6.7 | 6.0/7.5 |
LM5D40NP06 | PDFN5X6 | N+P | 60/-60 | 40/-40 | 20 | 80/85 | 1.55/-1.8 | 17/19 | 21/24 | 19/25 | 26/32 |
LM4606 | SOP-8 | N+P | 30/-30 | 7/-6 | 20 | 2.0/2.0 | 1.6/-1.5 | 13/30 | 21/40 | 21/42 | 33/60 |
LM8S10NP04 | SOP-8 | N+P | 40/-40 | 10/-8.0 | 20 | 2.0/2.0 | 1.6/-1.6 | 11/22 | 13/26 | 13/28 | 18/35 |
LMAK68NP04 | TO-252-4 | N+P | 40/-40 | 68/-47 | 20 | 54/54 | 1.5/-1.6 | 4.5/12 | 5.5/17 | 6.5/18 | 8/26 |
LMAK16NP06 | TO-252-4 | N+P | 60/-60 | 16/-16 | 20 | 30/32 | 1.6/-1.65 | 33/60 | 45/75 | 38/75 | 55/100 |
若您在無刷電機設計中需要MOS管選型支持,歡迎聯系上海雷卯技術團隊或銷售人員,我們將為您提供專業選型建議。
Leiditech雷卯電子致力于成為電磁兼容解決方案和元器件供應領導品牌,供應ESD,TVS,TSS,GDT,MOV,MOSFET,Zener,電感等產品。雷卯擁有一支經驗豐富的研發團隊,能夠根據客戶需求提供個性化定制服務,為客戶提供最優質的解決方案。
-
