一、什么是伺服電機編碼器?
伺服電機編碼器是伺服系統中的核心反饋元件,用于實時檢測電機的轉速、位置、角度等參數,并將信號反饋給控制器(如伺服驅動器),形成閉環控制,確保電機運動的精準性和穩定性。
其核心作用包括:
位置反饋:確定電機軸的絕對或相對位置。
速度反饋:監測電機轉速,實現速度閉環控制。
方向識別:判斷電機旋轉方向。
二、編碼器的主要類型

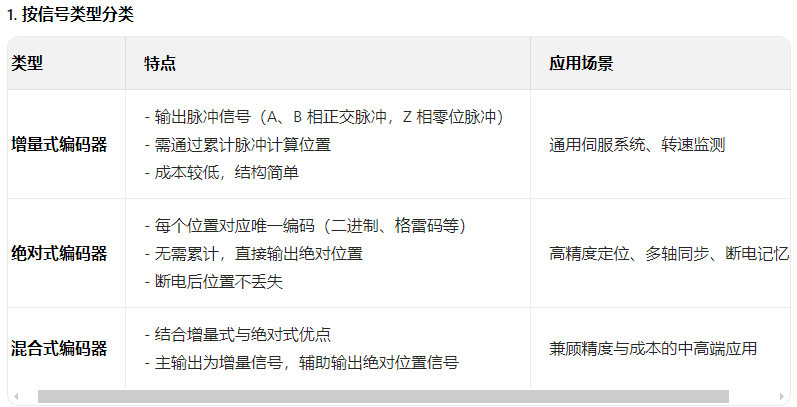

根據工作原理和輸出信號類型,編碼器可分為以下幾類:

2、按檢測原理分類
光電編碼器:通過光柵盤和光敏元件檢測脈沖,精度高(分辨率可達數萬線),但易受灰塵、油污影響,需定期維護。

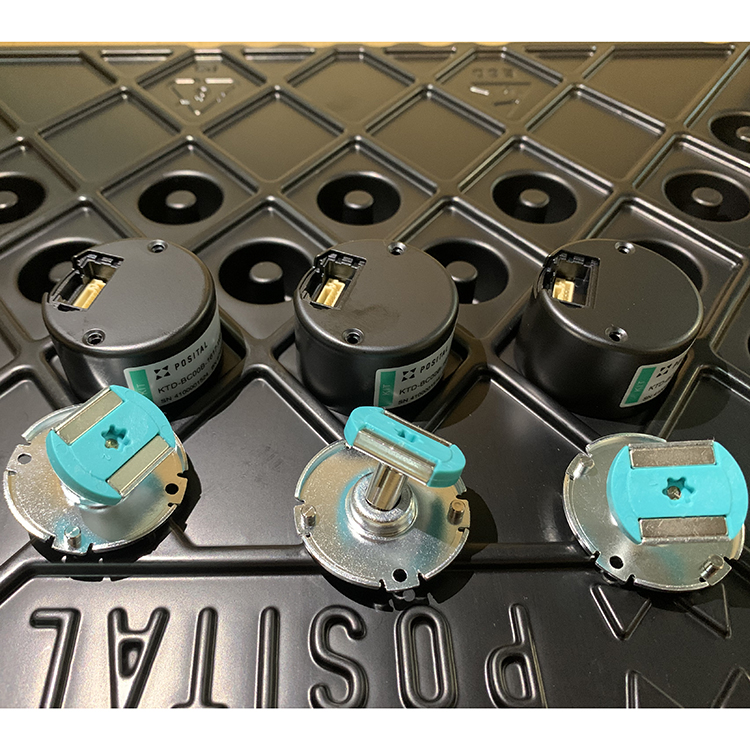

磁電編碼器:利用磁場變化檢測位置,抗振動、粉塵能力強,適合惡劣環境(如工業現場、機床),但溫度漂移可能影響精度。
旋轉變壓器:基于電磁感應原理,輸出模擬信號,抗干擾能力極強,常用于高可靠性場景(如伺服電機、機器人關節)。

三、關鍵技術參數
分辨率(線數):每轉一圈輸出的脈沖數(如 2500 線、17 位絕對值編碼器),直接影響位置控制精度。
響應頻率:編碼器能穩定輸出信號的最大轉速,高速場景需選擇高響應頻率型號。
輸出方式:電壓型(如 TTL、HTL):適用于短距離傳輸;差分信號(如 RS422、Sin/Cos):抗干擾強,適合長距離傳輸。
防護等級:如 IP65、IP67,決定編碼器在粉塵、液體環境中的可靠性。
工作溫度:工業級通常為 - 40℃~+85℃,特殊場景需定制寬溫型號。
四、典型應用場景
通過絕對式編碼器實現精準定位和軌跡控制,應用于工業機器人、電機驅動系統、自動化生產線、智能物流設備、半導體制造、醫療設備等多個領域。
五、選型要點與常見問題
選型要點:
精度需求:高精度場景選絕對式或高線數增量式。
環境條件:粉塵 / 振動環境優先磁電編碼器,油污場景需光電編碼器加強防護。
系統兼容性:確認編碼器輸出信號與驅動器接口匹配(如差分輸入、單端輸入)。
常見問題與解決:
信號干擾:采用屏蔽線、差分信號傳輸,接地處理。
位置丟失:增量式編碼器需配合原點回歸程序;絕對式需檢查電池電量(若為電池供電型)。
機械安裝:確保軸同心度,避免軸向 / 徑向沖擊力損壞編碼器。
-
