高效能降壓轉換器:基于MPS MP2491C的EVL2491C-QB-00A評估板詳解

大大通 ? 2025-06-09 11:13 ? 次閱讀

在現代電子設備中,電源管理是關鍵環節之一。MPS推出的MP2491C是一款高性能、高集成度的降壓轉換器,具備可配置電流限制和輸出電壓縮放功能,能夠在寬輸入電壓范圍內提供高達6A的連續輸出電流。為了方便客戶評估其性能,MPS特別設計了EVL2491C-QB-00A評估板,幫助用戶快速驗證和選型。


方案場景應用圖

MP2491C采用恒定導通時間控制(COT)技術,提供快速瞬態響應和簡單的環路設計,同時具備出色的負載和線路調節能力。此外,該芯片還集成了多種保護功能,包括過流保護(OCP)、輸出過壓保護(OVP)、帶打嗝模式的電流限制和熱關斷功能,確保系統運行的安全性和穩定性。


值得一提的是,MP2491C所需的外部元件數量極少,且采用QFN-13(2.5mm x 3mm)封裝,極大地滿足了對高集成度和小型化設計的需求。

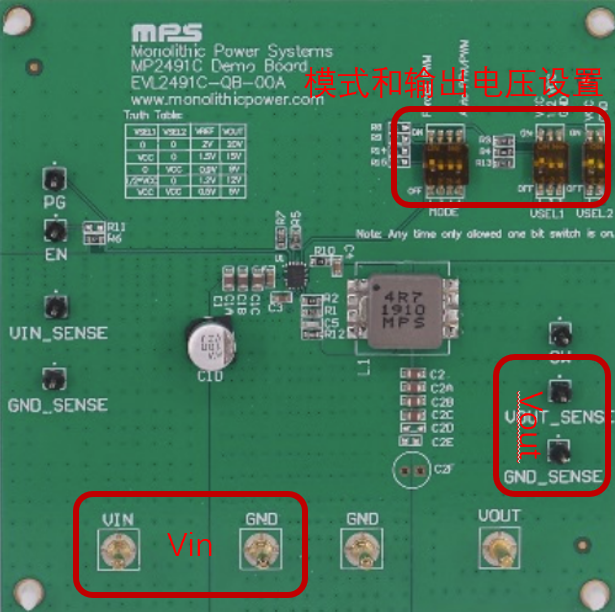

展示板照片


核心技術優勢


1. 廣泛的輸入輸出范圍

- 輸入電壓范圍:4V至32V

- 輸出電壓范圍:0.5V至30V

- 支持高達6A的連續輸出電流


2. 高效能設計

- 內部集成33mΩ/22mΩ MOSFET,提升效率

- 450μA的超低靜態電流,適合低功耗應用

- 490kHz固定開關頻率,優化電源轉換效率


3. 先進的控制技術

- 恒定導通時間(COT)控制,提供快速瞬態響應

- 支持低壓差模式和輸出線路壓降補償

- 可調自動脈沖頻率調制(PFM)/脈寬調制(PWM)模式,或強制PWM模式


4. 全面的保護功能

- 輸出過壓保護(OVP)

- 可調電流限制,適應不同負載需求

- 熱關斷功能,防止過熱損壞

- 使能(EN)關斷放電功能,提升系統安全性


5. 高集成度封裝

- 采用QFN-13(2.5mm x 3mm)封裝,節省PCB空間

- 所需外部元件少,簡化設計


方案方塊圖


你可能想要了解的Q&A


Q1:MP2491C適合哪些應用場景?

A1:MP2491C適用于需要高效降壓轉換的場景,如工業電源、消費電子、通信設備和嵌入式系統等。


Q2:EVL2491C-QB-00A評估板的主要用途是什么?

A2:該評估板主要用于演示MP2491C的功能,幫助客戶快速驗證其性能并進行選型評估。


Q3:MP2491C的恒定導通時間(COT)控制有什么優勢?

A3:COT控制技術能夠提供快速的瞬態響應,同時簡化環路設計,確保輸出電壓的高精度調節。


Q4:MP2491C的保護功能如何提升系統安全性?

A4:MP2491C集成了過流保護、輸出過壓保護、熱關斷等功能,能夠有效防止因過載、過壓或過熱導致的系統故障。


Q5:MP2491C的封裝對設計有何幫助?

A5:QFN-13封裝不僅體積小巧,還能減少PCB空間占用,同時降低設計復雜度,非常適合高集成度需求的應用。


通過EVL2491C-QB-00A評估板,用戶可以輕松體驗MP2491C的強大功能和高效性能,為各種電源管理應用提供理想解決方案。

對方案提問,方案咨詢與需求,請登錄大大通網站,在方案下方提問!
方案原文鏈接:https://www.wpgdadatong.com.cn/reurl/yuAVzu

登錄大大通網站,,了解更多方案詳情!
