01應用背景

近年來，在AI數據中心需求激增的背景下，NV、Google、Amazon等科技巨頭加速部署AI算力集群，光通信行業迎來了新一輪發展機遇。

高速SERDES向1.6T升級后，AI/ML訓練對系統可靠性要求更高。若光模塊性能不達標，可能導致AI工作負載中斷，造成重大損失。因此，設備商和光模塊廠商必須嚴格測試算力接口的誤碼率，確保滿足AI算力的高標準要求。

聯訊專注于高端光電測試儀器的核心技術突破，通過高速信號處理及完整性分析的經驗積累, 我們的高速誤碼儀系列產品實現了全新升級。作為國內率先推出并送樣1.6T誤碼儀方案的供應商, 聯訊為下一代高速光模塊的測試應用提供了完善的系統解決方案。

02 PBT3058核心特點

PBT3058 - 1.6T誤碼分析儀

遵循CE1-224G / IEEE 802.3dj協議

內置水冷光口MCB Kit,模塊可快捷直插測試

支持航插口外拖功能選件: Bert PG&ED/PA/EQ

針對PG和BER自動調優而設計的Link Training算法

發射機Skew Tuning &毫秒級瞬態誤碼捕捉

PCS層RS-FEC糾錯分析

03產品線歷程

04功能與應用

光口選件

內置水冷MCB Kit,支持模塊直插測試 (OSFP/QSFP-DD)

可應用于測試站的參考光源

CMIS/VDM集成接口

便于研發調測,可用于模塊協議測試及信息燒寫

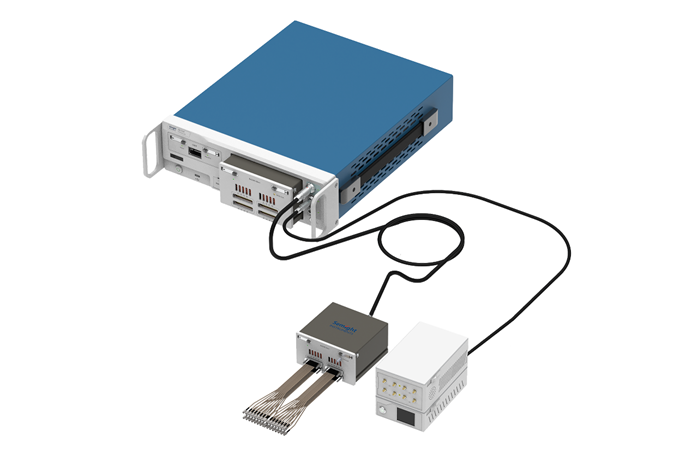

電口選件

提供航空插口,支持外拖BERT探頭

可以大大減少系統鏈路損耗,空間部署靈活

信號調理選件

PA-外拖放大器選件

EQ-外拖EQ選件

高速信號必備調理單元

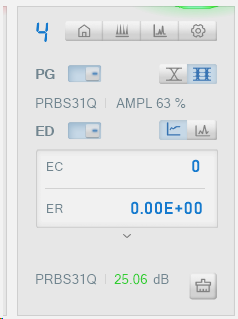

106.25GBd PAM4自環誤碼測試零誤碼

精準體現待測件真實測試指標

過直方圖直接體現接收機信號質量

兼容適配不同光模塊測試

實際測試1.6T LRO光模塊

70℃高溫下，不同光強測試結果如下：

支持毫秒級瞬態誤碼采樣分析，可將統

計精度提高至10ms級別

更好地捕捉和分析瞬態誤碼特征

支持PCS層RS-FEC誤碼糾錯分析

支持通過DCA校準或S21文件去嵌的方式

自動配置輸出端口FFE taps

從而均衡補償由PCB trace、線纜，連接器帶來的系統鏈路損耗

通過DCA校準，配置FFE taps

輸入S21文件，自動配置FFE taps

發射端口差分信號相位Skew可調

05結語

聯訊儀器近日正式發布完整的1.6T算力接口測試解決方案，該方案涵蓋DCA1065采樣示波器、CR3302時鐘恢復單元及PBT3058誤碼分析儀三大核心設備，為下一代AI光互連（如1.6T光模塊、CPO共封裝光學及高速SerDes接口）提供高精度、全鏈路的測試支持，助力行業突破高速數據傳輸瓶頸。
