TPS6281xM 是引腳對引腳 1A、2A、3A 和 4A 同步降壓直流/直流轉換器系列。所有設備均提供高效率和易用性。該器件系列基于峰值電流模式控制拓撲。低電阻開關在高環境溫度下允許高達 4A 的連續輸出電流。開關頻率可在 1.8 MHz 至 4 MHz 范圍內進行外部調節，也可以與相同頻率范圍內的外部時鐘同步。該器件可在輕負載時自動進入省電模式 （PSM），以在整個負載范圍內保持高效率。該器件在 PWM 模式下提供 1% 的輸出電壓精度，有助于設計具有高輸出電壓精度的電源。SS/TR 引腳允許用戶設置啟動時間或對輸出電壓到外部源進行形式跟蹤，從而允許對不同的電源軌進行外部排序并限制啟動期間的浪涌電流。

TPS6281xM 器件采用具有可濕性側面的 2mm × 3mm VQFN 封裝。
*附件：tps62810m.pdf

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 擴展結溫范圍為 –55°C 至 +150°C
• 輸入電壓范圍：2.75 V 至 6 V
• 1A、2A、3A 和 4A 轉換器系列
• 靜態電流：15 μA（典型值）
• 輸出電壓范圍為 0.6 V 至 5.5 V
• 輸出電壓精度 ±1%（FPWM作）
• 可調軟啟動
• 在 –55°C 下啟動
• 強制 PWM 或 PWM 和 PFM作
• 1.8 MHz 至 4 MHz 的可調開關頻率
• 精確的 ENABLE 輸入允許
  • 用戶定義的欠壓鎖定
  • 精確排序
• 100% 占空比模式
• 有源輸出放電
• 擴頻時鐘 - 可選
• 帶窗口比較器的電源良好輸出
• 帶可潤濕側面的封裝

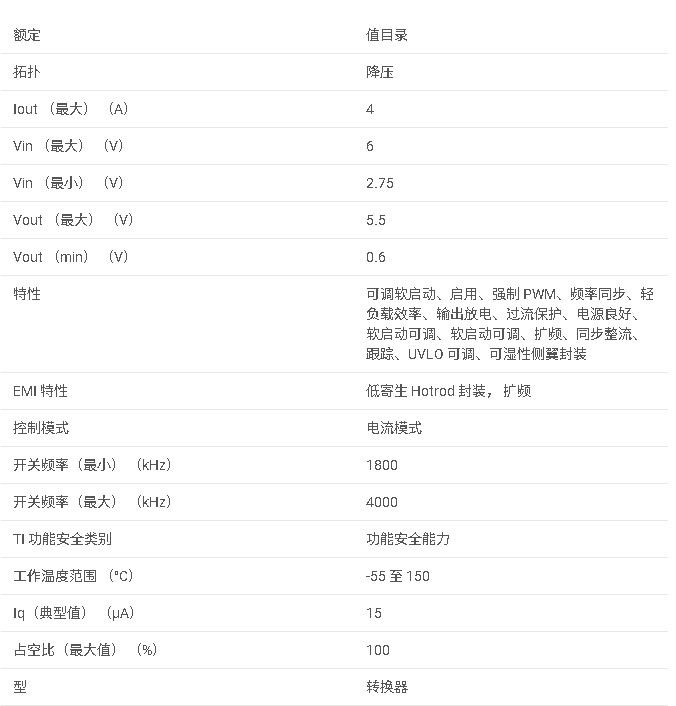

參數

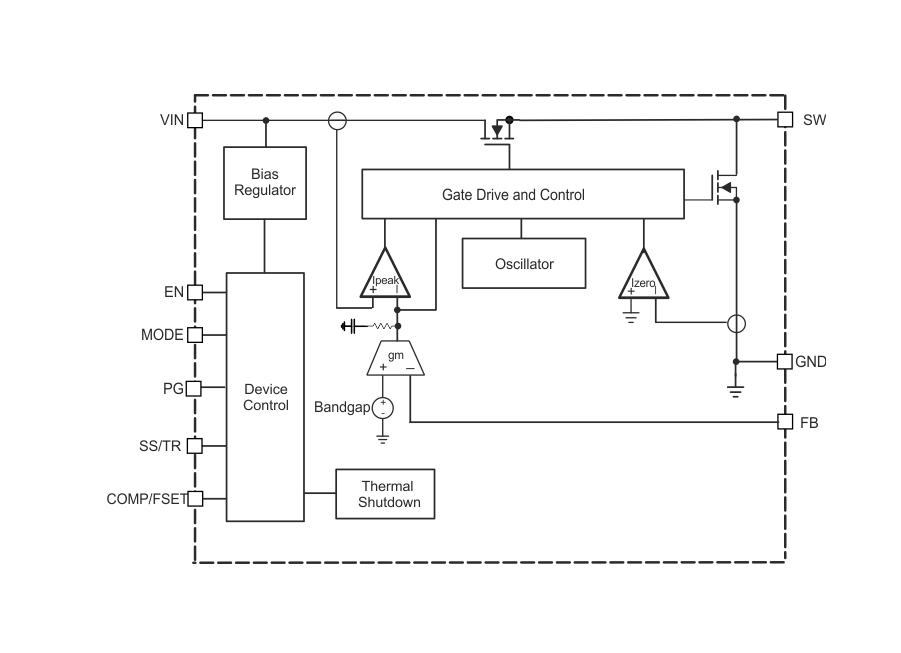

方框圖

概述

TPS62810M是一款功能安全型、寬輸入電壓范圍（2.75V至6V）的可調頻率同步降壓（Buck）DC/DC轉換器，提供高達4A的連續輸出電流。該轉換器基于峰值電流模式控制拓撲，適用于需要高效率、高輸出電壓精度和易于使用的應用場合。

主要特性

• ?功能安全型設計?：提供文檔支持，輔助功能安全系統設計。
• ?寬輸入電壓范圍?：支持2.75V至6V的輸入電壓范圍。
• ?高輸出電流?：提供4A的連續輸出電流能力。
• ?高精度輸出電壓?：在FPWM模式下，輸出電壓精度可達±1%。
• ?可調開關頻率?：開關頻率可在1.8MHz至4MHz范圍內外部調整，或同步至外部時鐘。
• ?多種工作模式?：支持強制PWM、PWM/PFM自動切換模式，以及100%占空比模式。
• ?保護功能?：包括過流保護、短路保護、熱關斷和欠壓鎖定（UVLO）。

應用領域

• 飛機電力系統
• 國防無線電
• 導彈尋的頭前端
• 飛行娛樂系統
• 鐵路運輸

功能特點

• ?高效能?：采用低阻開關和自動進入電源節省模式（PSM），提高整體效率。
• ?精確使能輸入?：允許用戶定義的欠壓鎖定，實現精確的電源排序。
• ?軟啟動功能?：可通過外部電容設置啟動時間，限制啟動時的浪涌電流。
• ?電源良好輸出?：具有帶窗口比較器的電源良好輸出，指示輸出電壓是否達到目標值。
• ?擴展溫度范圍?：支持-55°C至+150°C的結溫范圍，適用于極端環境。

電氣特性

• ?輸入電壓范圍?：2.75V至6V。
• ?輸出電壓范圍?：0.6V至5.5V可調。
• ?開關頻率?：1.8MHz至4MHz可調或同步至外部時鐘。
• ?熱關斷溫度?：結溫超過170°C時自動關斷。
• ?低靜態電流?：典型值為15μA，有助于在輕載時提高效率。

外部組件

• ?電感?：根據應用需求選擇合適的電感值，以優化輸出電壓紋波和效率。
• ?輸出電容?：推薦使用低ESR的陶瓷電容，以減小輸出電壓紋波。
• ?輸入電容?：需要至少一個高頻旁路電容，以提供穩定的輸入電壓。
• ?軟啟動電容?：連接至SS/TR引腳，用于設置啟動時間。

布局指南

• ?最小化電流環路?：將輸入電容、電感和輸出電容盡量靠近TPS62810M，以減小寄生電感和電阻。
• ?反饋電阻?：將反饋電阻分壓器靠近FB引腳放置，以減少噪聲耦合。
• ?散熱設計?：利用PCB布局和熱連接設計來優化散熱性能，確保轉換器在高溫環境下的穩定運行。

總結

TPS62810M是一款高性能、功能安全型的同步降壓DC/DC轉換器，適用于需要寬輸入電壓范圍、高精度輸出電壓、高輸出電流和多種保護功能的應用。其可調開關頻率、精確使能輸入、軟啟動功能和擴展溫度范圍使得該轉換器在航空、國防和鐵路運輸等領域具有廣泛的應用前景。通過合理的外部組件選擇和PCB布局設計，可以實現高性能、高可靠性和易于使用的電源系統。
