TPS6281xM 是引腳對引腳 1A、2A、3A 和 4A 同步降壓直流/直流轉換器系列。所有設備均提供高效率和易用性。該器件系列基于峰值電流模式控制拓?fù)洹5?a target="_blank">電阻開關在高環境溫度下允許高達 4A 的連續輸出電流。開關頻率可在 1.8 MHz 至 4 MHz 范圍內進行外部調節,也可以與相同頻率范圍內的外部時鐘同步。該器件可在輕負載時自動進入省電模式 (PSM),以在整個負載范圍內保持高效率。該器件在 PWM 模式下提供 1% 的輸出電壓精度,有助于設計具有高輸出電壓精度的電源。SS/TR 引腳允許用戶設置啟動時間或?qū)敵鲭妷旱酵獠吭催M(jìn)行形式跟蹤,從而允許對不同的電源軌進行外部排序并限制啟動期間的浪涌電流。
*附件:tps62812m.pdf
TPS6281xM 器件采用具有可濕性側面的 2mm × 3mm VQFN 封裝。
特性
- 功能安全
- 擴展結溫范圍為 –55°C 至 +150°C
- 輸入電壓范圍:2.75 V 至 6 V
- 1A、2A、3A 和 4A 轉換器系列
- 靜態電流:15 μA(典型值)
- 輸出電壓范圍為 0.6 V 至 5.5 V
- 輸出電壓精度 ±1%(FPWM作)
- 可調軟啟動
- 在 –55°C 下啟動
- 強制 PWM 或 PWM 和 PFM作
- 1.8 MHz 至 4 MHz 的可調開關頻率
- 精確的 ENABLE 輸入允許
- 用戶定義的欠壓鎖定
- 精確排序
- 100% 占空比模式
- 有源輸出放電
- 擴頻時鐘 - 可選
- 帶窗口比較器的電源良好輸出
- 帶可潤濕側面的封裝
參數

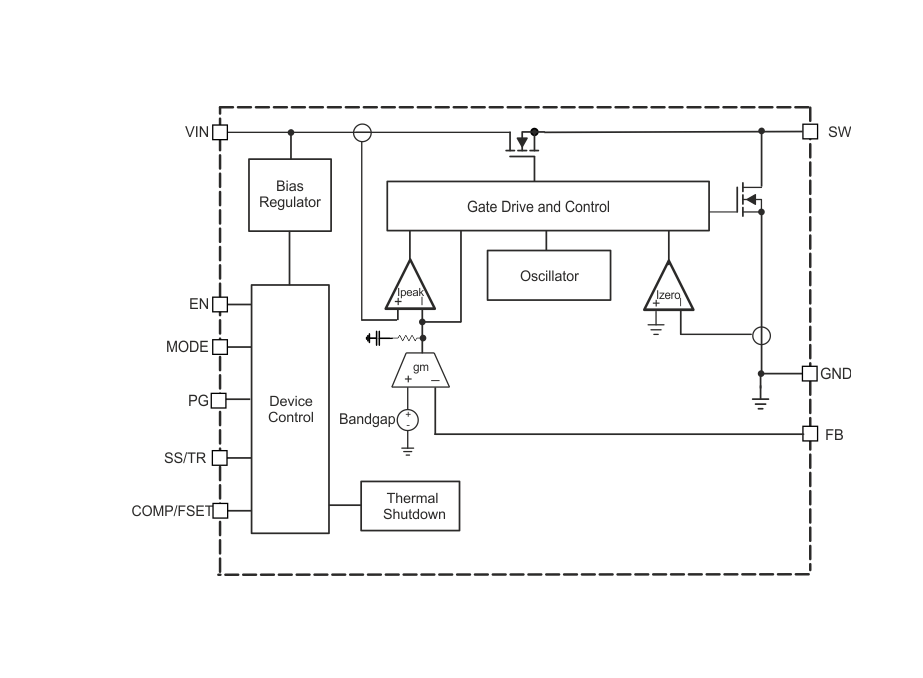

方框圖
概述
TPS62812M是一款功能安全型、寬輸入電壓范圍(2.75V至6V)的可調頻率同步降壓(Buck)DC/DC轉換器,提供高達2A的連續輸出電流。該轉換器基于峰值電流模式控制拓?fù)洌哂懈咝省⒏咻敵鲭妷壕群鸵子谑褂玫奶攸c(diǎn)。
主要特性
- ?功能安全型設計?:提供文檔支持,輔助功能安全系統設計。
- ?寬輸入電壓范圍?:支持2.75V至6V的輸入電壓范圍。
- ?可調輸出電流?:提供1A、2A、3A和4A多種輸出電流版本,TPS62812M為2A版本。
- ?高精度輸出電壓?:在FPWM模式下,輸出電壓精度可達±1%。
- ?可調開關頻率?:開關頻率可在1.8MHz至4MHz范圍內外部調整,或同步至外部時鐘。
- ?多種工作模式?:支持強制PWM、PWM/PFM自動切換模式,以及100%占空比模式。
- ?保護功能?:包括過流保護、短路保護、熱關斷和欠壓鎖定(UVLO)。
應用領域
- 飛機電力系統
- 國防無線電
- 導彈尋的頭前端
- 飛行娛樂系統
- 鐵路運輸
功能特點
- ?高效能?:采用低阻開關和自動進入電源節省模式(PSM),提高整體效率。
- ?精確使能輸入?:允許用戶定義的欠壓鎖定,實現精確的電源排序。
- ?軟啟動功能?:可通過外部電容設置啟動時間,限制啟動時的浪涌電流。
- ?電源良好輸出?:具有帶窗口比較器的電源良好輸出,指示輸出電壓是否達到目標值。
電氣特性
- ?輸入電壓范圍?:2.75V至6V。
- ?輸出電壓范圍?:0.6V至5.5V可調。
- ?開關頻率?:1.8MHz至4MHz可調或同步至外部時鐘。
- ?熱關斷溫度?:結溫超過170°C時自動關斷。
- ?低靜態電流?:典型值為15μA,有助于在輕載時提高效率。
外部組件
- ?電感?:根據應用需求選擇合適的電感值,以優化輸出電壓紋波和效率。
- ?輸出電容?:推薦使用低ESR的陶瓷電容,以減小輸出電壓紋波。
- ?輸入電容?:需要至少一個高頻旁路電容,以提供穩定的輸入電壓。
- ?軟啟動電容?:連接至SS/TR引腳,用于設置啟動時間。
布局指南
- ?最小化電流環路?:將輸入電容、電感和輸出電容盡量靠近TPS62812M,以減小寄生電感和電阻。
- ?反饋電阻?:將反饋電阻分壓器靠近FB引腳放置,以減少噪聲耦合。
- ?散熱設計?:利用PCB布局和熱連接設計來優化散熱性能,確保轉換器在高溫環境下的穩定運行。
總結
TPS62812M是一款高性能、功能安全型的同步降壓DC/DC轉換器,適用于需要寬輸入電壓范圍、高精度輸出電壓和多種保護功能的應用。其可調開關頻率、精確使能輸入和軟啟動功能使得該轉換器在航空、國防和鐵路運輸?shù)阮I(lǐng)域具有廣泛的應用前景。通過合理的外部組件選擇和PCB布局設計,可以實現高性能、高可靠性和易于使用的電源系統。
-
