隨著光纖接入技術向更高速率演進,PON系統的物理層特性對光分配網絡(ODN)產生鏈?zhǔn)椒磻?yīng)式的影響。
在光功率預算維度,傳統GPON系統基于28dB Class B+標準(ITU-T G.984.2),其光鏈路損耗公式可表述為:
總損耗 = 分光器插損 + 光纖衰減 × 距離 + 連接器損耗 × 數量 + 熔接損耗 × 數量 + 設計余量
典型GPON場景若采用兩級1:8分光(插損10.5dB×2=21dB),配合20km G.652D光纖(0.35dB/km×20=7dB),總損耗達28dB臨界值。
而25G PON因采用NRZ調制升級為PAM4,接收靈敏度劣化約3dB(華為實驗室數據顯示,25G PON ONU接收靈敏度為-28dBm,較GPON的-30dBm下降2dB),迫使ODN分光架構從二級退化為一級。

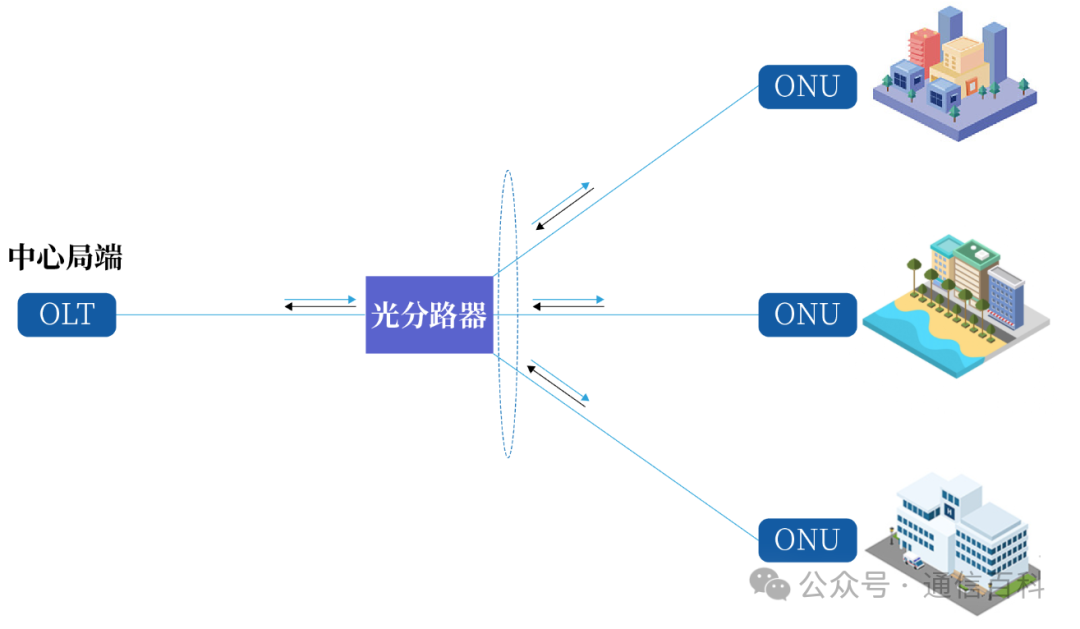

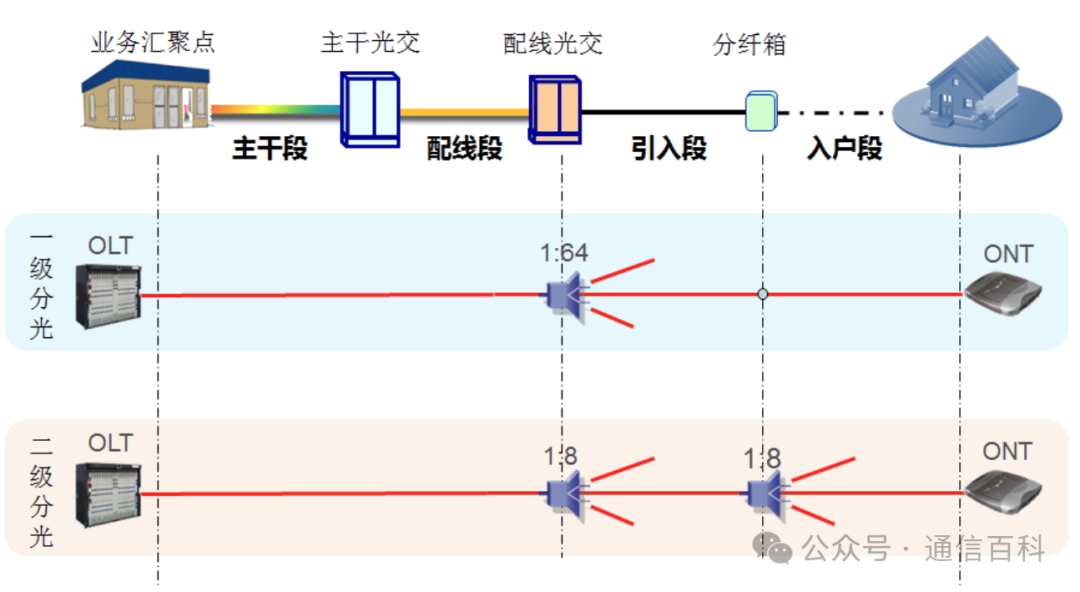

以某省運營商試點為例,原GPON二級分光(OLT-1:8→光交箱-1:8→用戶)總插損21dB,改造為25G PON一級1:32分光(插損17.5dB)后,光功率余量從0dB提升至2.5dB,滿足系統容限。
波長規劃方面,25G/50G PON與GPON的共存引發C波段光譜重構難題。
根據FSAN標準,GPON使用1490nm/1310nm雙工通道,而25G PON需占用1577nm(下行)/1270nm(上行),兩者間隔需通過薄膜濾波器(TFF)實現>20nm隔離。實測表明,當25G PON與GPON共用ODN時,若分光器波長隔離度<25dB,GPON ONU誤碼率將從10?12惡化至10??。
因此,ODN需部署三端口WDM合波器(IL≤1.2dB),并在光分支點采用CWDM(粗波分)分光器,其波長通帶需滿足1270-1330nm(上行)與1480-1580nm(下行)雙窗口透射(插損均勻性≤1.5dB)。
光纖非線性效應在50G PON場景成為核心限制因子。當采用50Gbaud PM-16QAM調制時,光纖的克爾非線性閾值降低至+15dBm(OFS實驗室數據),傳統G.652D光纖在20km傳輸后由SPM(自相位調制)引起的波形畸變可達0.3UI(單位間隔)。此時需啟用G.654E超低損耗光纖(衰減系數≤0.17dB/km),其大有效面積(130μm2 vs G.652D的80μm2)可將非線性系數γ從1.3 (W·km)?1降至0.6 (W·km)?1。某國際運營商測試顯示,在相同入纖功率下,G.654E承載50G PON的Q因子比G.652D提升2.1dB,傳輸距離可從15km延伸至25km。
在物理連接層面,高速PON對微反射的敏感度呈指數級上升。UPC連接器端面(曲率半徑10-15mm)產生的菲涅爾反射約-40dB,而APC連接器(8°斜面拋光)可將反射抑制至-65dB以下。根據貝爾實驗室模型,當50G PON系統存在超過2個UPC連接點時,反射光與主信號干涉會導致眼圖閉合度惡化30%。因此,ODN施工需強制采用APC型SC/LC連接器,且熔接損耗必須控制在0.03dB以內(常規熔接機0.05dB合格線需提升至0.03dB)。
運維體系則需從"故障響應"轉向"狀態預判"。傳統OTDR(時域反射儀)的20米事件盲區難以檢測高速PON的微彎損耗點,而BOTDR(布里淵光時域反射)技術通過捕捉光纖應變引起的布里淵頻移(精度±0.003%),可定位0.01dB級別的漸變損耗。某市智慧ODN項目部署后,系統自動檢測到某段光纜因溫度變化產生0.8dB/km附加衰減,提前3天預警潛在斷纖風險,使50G PON可用率從99.95%提升至99.99%。
這些技術約束共同指向ODN的"光-機-電"協同設計范式:
在物理層通過超低損耗光纖與精密光器件構建基礎通道;
在協議層采用Flexible TWDM-PON實現頻譜切片;
在運維層依托SDN控制器實現光路動態重構。
這種多層優化架構,將成為支撐PON技術向100G+演進的必然選擇。
