TPS629206 采用 SOT-583 封裝的 3V 至 17V、0.6A、低 IQ 同步降壓轉換器數據手冊

科技綠洲 ? 2025-06-08 17:22 ? 次閱讀

TPS6292xx 系列器件是高效、小型且高度靈活的同步降壓直流/直流轉換器,易于使用。3V 至 1 7V 的寬輸入電壓范圍支持由 12V、5V 或 3.3V 電源軌或單節或多節鋰離子電池供電的各種系統。TPS629206 可配置為在強制 PWM 模式或可變頻率(自動 PFM)模式下以 2.5 MHz 或 1 MHz 運行。在自動 PFM 模式下,該器件在輕負載時自動轉換至省電模式,以保持高效率。4μA 的典型低靜態電流還可以在最小負載下提供高效率。TI 的自動效率增強 (AEE) 模式可根據輸入和輸出電壓自動調整開關頻率,從而在整個工作范圍內保持高轉換效率,而無需使用不同的電感器。除了選擇開關頻率行為外,MODE/S-CONF 輸入引腳還可用于在外部和內部反饋分壓器的不同組合之間進行選擇,并啟用和禁用輸出電壓放電功能。在內部反饋配置中,FB/VSET 引腳和 GND 之間的電阻可用于在 18 種不同的輸出電壓選項之間進行選擇。
*附件:tps629206.pdf

特性

  • 高效 DCS-Control 拓撲
    • 內部補償
    • 無縫 PWM/PFM 轉換
  • 4μA 典型低靜態電流
  • 輸出電流高達 0.6 A
  • R DSON 系列 : 250mΩ 高側,85mΩ 低側
  • 輸出電壓精度為 ±1%
  • 可配置的輸出電壓選項:
    • VFB的外部分壓器:0.6 V 至 5.5 V
    • VSET 內部分頻器:
      • 0.4 V 至 5.5 V 之間的 18 個選項
  • 通過 MODE/S-CONF 引腳實現靈活性
    • 2.5MHz 或 1.0MHz 開關頻率
    • 強制 PWM 或自動 (PFM) 省電模式,帶動態模式更改選項
    • 輸出放電開/關
  • 無需外部自舉電容器
  • 過流和過熱保護
  • 100% 占空比模式
  • 精確的使能輸入
  • 電源正常輸出
  • TPS629210TPS629203 器件引腳對引腳兼容
  • 0.5mm 間距、8 引腳 SOT-5X3 封裝

參數

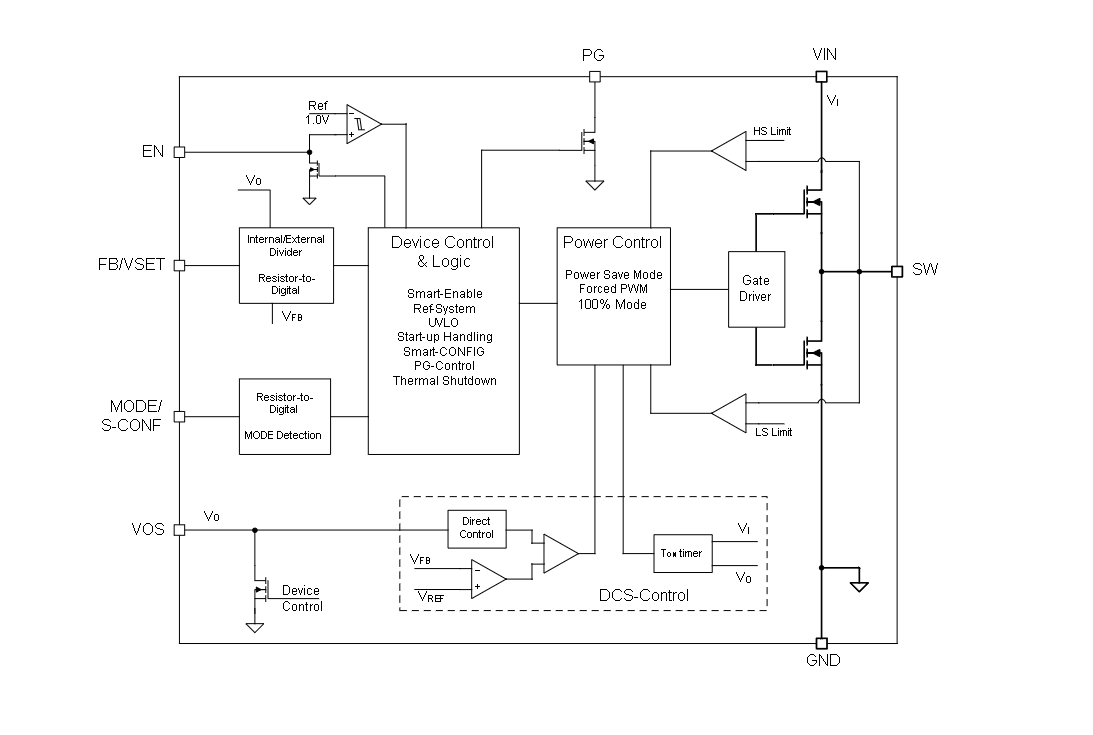

方框圖

概述

TPS629206是一款高效、小尺寸、靈活的同步降壓DC-DC轉換器,提供600mA輸出電流,支持3V至17V的寬輸入電壓范圍。該器件采用DCS-Control拓撲結構,適用于各種工業和自動化應用。

主要特性

  • ?高效DCS-Control拓撲?:內部補償,支持無縫PWM/PFM轉換,提高系統效率。
  • ?低靜態電流?:典型值為4μA,適合輕載應用。
  • ?輸出電流?:最大可達600mA。
  • ?輸出電壓精度?:±1%,支持外部和內部反饋分壓器配置。
  • ?靈活開關頻率?:可選2.5MHz或1MHz,支持強制PWM或自動PFM/PWM模式,具有動態模式切換功能。
  • ?多重保護?:包括過流保護、過溫保護和短路保護。
  • ?小型封裝?:0.5mm間距的8引腳SOT-5X3封裝,與TPS629210和TPS629203器件引腳兼容。

應用領域

  • ?工業和自動化?:包括家用電器、樓宇自動化、工廠自動化和控制、電網基礎設施、零售自動化和支付、無線基礎設施等。

功能描述

  • ?智能配置?:通過MODE/S-CONF引腳選擇不同的工作模式和反饋配置。
  • ?精確使能輸入?:允許用戶通過外部信號精確控制器件的使能狀態。
  • ?電源良好輸出?:PG引腳指示輸出電壓是否達到穩定狀態,便于系統時序控制。
  • ?輸出放電功能?:在關斷模式下,自動將輸出電壓放電至接近0V。

典型應用

文檔中提供了詳細的典型應用電路圖,包括輸入/輸出電容、電感的選擇以及反饋電阻的計算方法,幫助用戶快速設計電路。

系統示例

  • ?多負載供電?:討論了在使用TPS629206為多個負載供電時的設計考慮。
  • ?反向降壓-升壓(IBB)電路?:展示了如何配置TPS629206以實現反向降壓-升壓功能,生成負電壓軌。

布局與熱設計

  • ?布局建議?:強調了PCB布局對電源性能的重要性,提供了布局指南和示例。
  • ?熱設計?:討論了增強熱性能的方法,如增加銅厚、使用熱過孔等。
