TPS629210E 器件是一款高效、小型、高度靈活的同步整流降壓 DC-DC 轉換器，易于使用。3V 至 1 7V 的寬輸入電壓范圍支持由 12V、5V 或 3.3V 電源軌或單節或多節鋰離子電池供電的各種系統。TPS629210E 可配置為在強制 PWM 模式或可變頻率（自動 PFM）模式下以 2.5 MHz 或 1 MHz 運行。在自動 PFM 模式下，該器件在輕負載時自動轉換至省電模式，以保持高效率。4μA 的典型低靜態電流還可以在最小負載下提供高效率。TI 的自動效率增強 （AEE） 模式可根據輸入和輸出電壓自動調整開關頻率，從而在整個工作范圍內保持高轉換效率，而無需使用不同的電感器。除了選擇開關頻率行為外，MODE/S-CONF 輸入引腳還可用于在外部和內部反饋分壓器的不同組合之間進行選擇，并啟用和禁用輸出電壓放電功能。在內部反饋配置中，FB/VSET 引腳和 GND 之間的電阻可用于在 18 種不同的輸出電壓選項之間進行選擇。
*附件：tps629210e.pdf

特性

• 擴展的工作溫度性能
  • –55°C 至 150°C 工作結溫范圍
• 高效 DCS-Control 拓撲
  • 內部補償
  • 無縫 PWM/PFM 轉換
• 4μA 典型低靜態電流
• 輸出電流高達 1 A
• R DSON 系列 ： 250mΩ 高側，85mΩ 低側
• 輸出電壓精度為 ±1%
• 可配置的輸出電壓選項：
  • VFB的外部分壓器：0.6 V 至 5.5 V
  • VSET 內部分頻器：
    • 0.4 V 至 5.5 V 之間的 18 個選項
• 通過 MODE/S-CONF 引腳實現靈活性
  • 2.5MHz 或 1.0MHz 開關頻率
  • 強制 PWM 或自動 （PFM） 省電模式，帶動態模式更改選項
  • 輸出放電開/關
• 無需外部自舉電容器
• 過流和過熱保護
• 100% 占空比模式
• 精確的使能輸入
• 電源正常輸出
• 與 TPS629210、TPS629206 和 TPS629203 器件引腳對引腳兼容
• 0.5mm 間距、8 引腳 SOT-5X3 封裝

參數

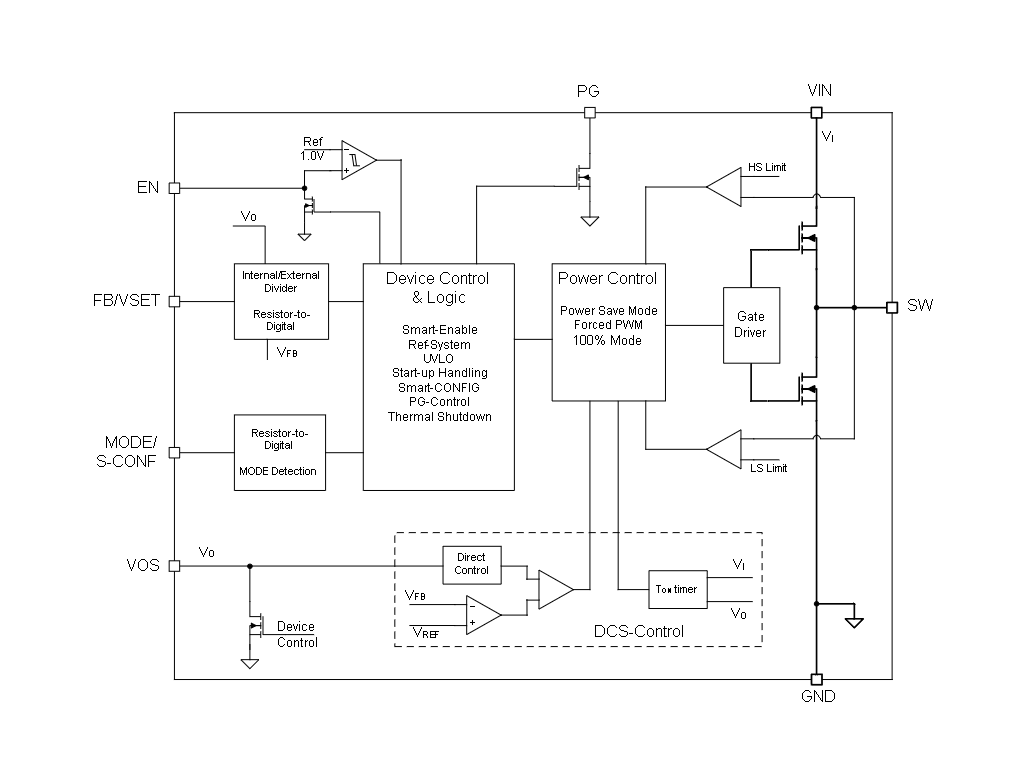

方框圖

概述

TPS629210E是一款高度集成、高效率、同步降壓DC/DC轉換器，適用于3V至17V的寬輸入電壓范圍，最大輸出電流為1A。該器件專為需要寬溫度范圍（-55°C至+150°C）和高效率的應用而設計，如航空航天、國防、工業運輸等領域。

主要特性

• ?寬溫度范圍?：-55°C至+150°C的結溫范圍，適用于極端環境。
• ?高效率?：采用DCS-Control拓撲結構，實現高效率的DC/DC轉換。
• ?低靜態電流?：典型值為4μA，有助于提升輕載和待機模式下的效率。
• ?靈活配置?：通過MODE/S-CONF引腳可選擇2.5MHz或1MHz的開關頻率，支持強制PWM或自動PFM/PWM模式。
• ?多種輸出選項?：支持通過外部或內部反饋分壓器設置輸出電壓，提供18種不同的輸出電壓選項。
• ?保護功能?：包括過流保護、過溫保護和短路保護，確保器件在異常條件下的可靠性。
• ?小型封裝?：采用0.5mm間距的8引腳SOT-5X3封裝，尺寸緊湊。

應用領域

• ?航空航天與國防?：如飛機駕駛艙顯示、堅固型通信、智能彈藥等。
• ?工業運輸?：適用于各種需要寬溫度范圍和高效率DC/DC轉換的工業設備。

功能描述

• ?DCS-Control拓撲?：結合滯環控制、電壓模式控制和電流模式控制的優點，實現穩定高效的轉換。
• ?自動PFM/PWM轉換?：根據負載情況自動在PFM和PWM模式之間切換，以優化效率。
• ?精確的使能輸入?：允許通過緩慢變化的電壓來驅動使能引腳，實現可編程的欠壓鎖定功能。
• ?電源良好輸出?：提供電源良好信號，指示輸出電壓是否已達到穩定狀態。
• ?輸出放電功能?：在關斷時自動將輸出電壓放電至接近0V，確保安全。

典型應用電路

文檔中提供了典型應用電路圖，展示了如何使用TPS629210E構建降壓轉換器，包括輸入/輸出電容、電感以及反饋電阻的選擇。

系統示例

• ?多負載供電?：討論了在使用TPS629210E為多個負載供電時的設計考慮。
• ?反向降壓-升壓（IBB）電路?：說明了如何配置TPS629210E以實現反向降壓-升壓功能，生成負電壓軌。

布局指南

• ?輸入/輸出電容?：應靠近TPS629210E放置，以減少寄生電感和電阻。
• ?電感?：也應靠近IC放置，并避免與其他高di/dt信號線交叉。
• ?反饋引腳?：反饋引腳跡線應遠離噪聲源，以保持反饋信號的準確性。

支持資源

• 提供WEBENCH? Power Designer工具，幫助用戶快速設計和優化電源電路。
• TI E2E?支持論壇為用戶提供設計幫助和快速驗證答案。

注意事項

• 在設計電路時，應確保滿足TPS629210E的推薦工作條件和熱設計要求。
• 選擇合適的外部組件以確保系統的穩定性和效率。
