LM5013-Q1系列 具有超低靜態電流 (IQ) 的 6V 至 100V 輸入、3.5A 非同步降壓直流/直流轉換器數據手冊

科技綠洲 ? 2025-06-08 15:07 ? 次閱讀

LM5013-Q1 非同步降壓轉換器設計用于在較寬的輸入電壓范圍內進行調節,從而最大限度地減少對外部浪涌抑制元件的需求。50 ns 的最小可控導通時間有助于實現較大的降壓轉換比,從而實現從 48 V 標稱輸入到低壓軌的直接降壓,從而降低系統復雜性和解決方案成本。LM5013-Q1 可在低至 6V 的輸入電壓驟降期間運行,并在需要時以接近 100% 的占空比運行,使其成為高性能 48V 電池汽車應用和 MHEV/EV 系統的絕佳選擇。
*附件:lm5013-q1.pdf

LM5013-Q1 具有集成的高壓側功率 MOSFET,可提供高達 3.5A 的輸出電流。恒定導通時間 (COT) 控制架構提供幾乎恒定的開關頻率,并具有出色的負載和線路瞬態響應。LM5013-Q1 的其他特性包括超低 IQ可實現高輕載效率、創新的峰值過流保護、集成 VCC 偏置電源和自舉二極管、精密使能和輸入 UVLO 以及具有自動恢復功能的熱關斷保護。漏極開路 PGOOD 指示器提供排序、故障報告和輸出電壓監控。

LM5013-Q1 符合汽車 AEC-Q100 1 級標準,并采用 8 引腳 SO PowerPAD? 封裝。1.27mm 引腳間距為高壓應用提供了足夠的間距。

特性

  • 符合 AEC-Q100 標準,適用于汽車應用
    • 器件溫度等級 1:–40°C 至 +125°C,環境溫度范圍
  • 功能安全
  • 專為可靠和堅固的應用而設計
    • 6 V 至 100 V 的寬輸入電壓范圍
    • –40°C 至 +150°C 結溫范圍
    • 固定 3.5ms 內部軟啟動定時器
    • 峰值限流保護
    • 輸入 UVLO 和熱關斷保護
  • 針對超低 EMI 要求進行了優化
    • 符合 CISPR 25 5 類標準
  • 適用于可擴展的汽車電源
    • 與 LM5163-Q1 和 LM5164-Q1 引腳對引腳兼容(100V、0.5A 或 1A)
    • 50ns 的低最小導通時間和關斷時間
    • 10μA 空載休眠電流
    • 3.1μA 關斷靜態電流
  • 集成可減小解決方案尺寸和成本
    • COT 模式控制架構
    • 集成 100V、0.25 Ω 功率 MOSFET
    • 1.2V 內部電壓基準
    • 無環路補償元件
    • 內部 VCC 偏置穩壓器和引導二極管

參數

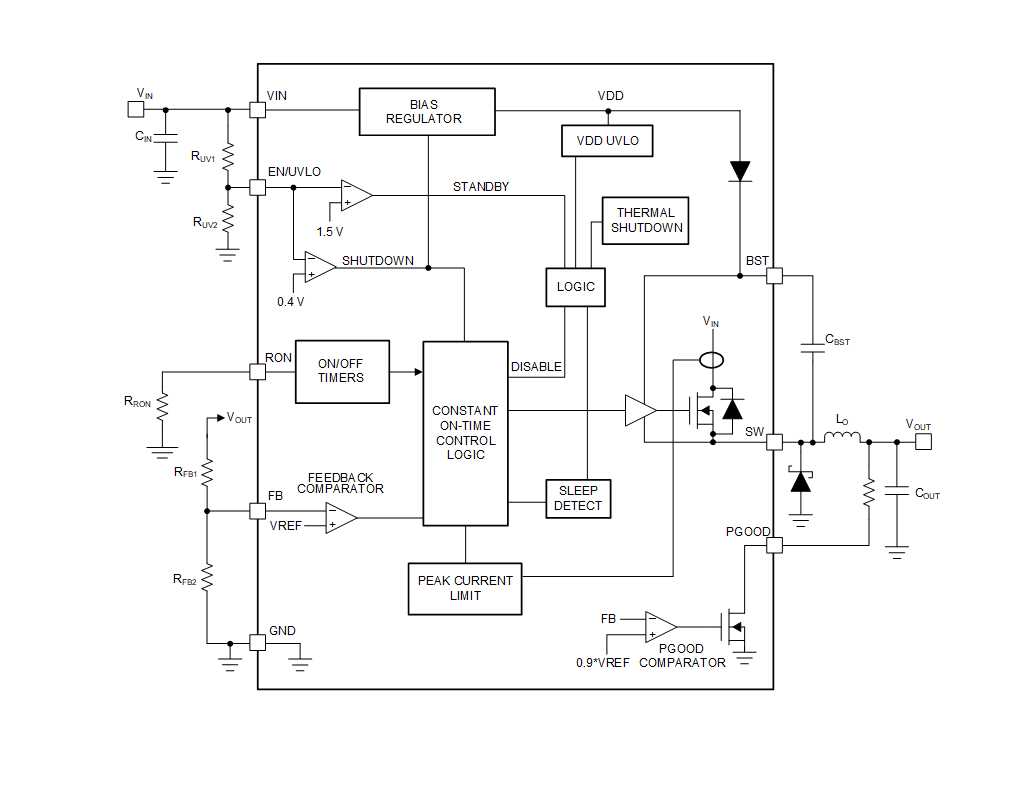

方框圖


概述

LM5013-Q1是一款專為汽車應用設計的100V輸入、3.5A非同步降壓DC/DC轉換器,具有超低靜態電流和高效的COT(恒定導通時間)控制架構。該器件符合AEC-Q100標準,適用于-40°C至+125°C的工作溫度范圍,并提供了多種保護功能,如輸入欠壓鎖定(UVLO)和熱關斷保護。

主要特性

  • ?AEC-Q100認證?:適用于汽車級應用。
  • ?寬輸入電壓范圍?:支持6V至100V的輸入電壓,適合多種高壓應用。
  • ?高效COT控制?:提供近似恒定的開關頻率和優異的負載及線路瞬態響應。
  • ?超低靜態電流?:10μA無負載睡眠電流,3.1μA關斷靜態電流,有助于延長電池壽命。
  • ?集成高壓MOSFET?:內置100V、0.25Ω功率MOSFET,簡化設計并降低成本。
  • ?保護功能?:包括輸入UVLO、熱關斷保護、過流保護等。
  • ?可擴展性?:與LM5163-Q1和LM5164-Q1引腳兼容,便于設計升級。

應用領域

詳細描述

  • ?COT控制架構?:通過固定導通時間控制開關頻率,提供快速負載瞬態響應。
  • ?內部軟啟動?:內置3.5ms軟啟動定時器,減少啟動應力。
  • ?精確使能輸入?:提供可編程的欠壓鎖定功能,保護電路免受低電壓影響。
  • ?PGOOD指示器?:開漏輸出,用于指示輸出電壓狀態和系統故障報告。
  • ?熱關斷保護?:在結溫超過175°C時自動關斷,防止過熱損壞。

封裝與訂購信息

  • ?封裝類型?:8引腳SO PowerPAD?封裝,1.27mm引腳間距。
  • ?工作溫度范圍?:-40°C至+150°C。
  • ?訂購信息?:LM5013QDDARQ1、LM5013QDDARQ1.A等。

布局指南

  • 輸入和輸出電容應盡可能靠近LM5013-Q1放置,以最小化寄生電感和電阻
  • SW節點跡線應盡可能短且寬,以減少輻射發射和開關損耗。
  • 反饋電阻應靠近LM5013-Q1放置,并遠離噪聲源。

支持資源

  • 提供WEBENCH? Power Designer工具,用于定制設計和仿真
  • TI E2E?支持論壇提供設計幫助和快速驗證答案。

注意事項

  • 在設計電路時,應確保滿足LM5013-Q1的推薦工作條件和熱設計要求。
  • 在使用前請仔細閱讀數據手冊,確保正確理解和應用產品特性。

這份總結以markdown格式按邏輯順序組織了LM5013-Q1的主要特性、應用領域、詳細描述、封裝與訂購信息、布局指南、支持資源以及注意事項。
